Inhaltszusammenfassung für digistar ERM-WIFI
- Seite 1 ERM-WIFI BEDIENUNGSANLEITUNG Ft. Atkinson, Wisconsin, USA Panningen, Niederlande www.digi-star.com D4033-DE Rev B 29. Januar 2016...
-
Seite 2: Inhaltsverzeichnis
Einleitung Vielen Dank, dass Sie sich für das Digi-Star-Funksystem ERM-WiFi entschieden haben. Ihr ERM-WiFi ist das Ergebnis von über 30 Jahren Erfahrung in der Wiegetechnik für die Landwirtschaft. Bei sachgerechter Handhabung und Pflege wird Ihnen das ERM-WiFi viele Jahre treue Dienste leisten. -
Seite 3: Übersicht

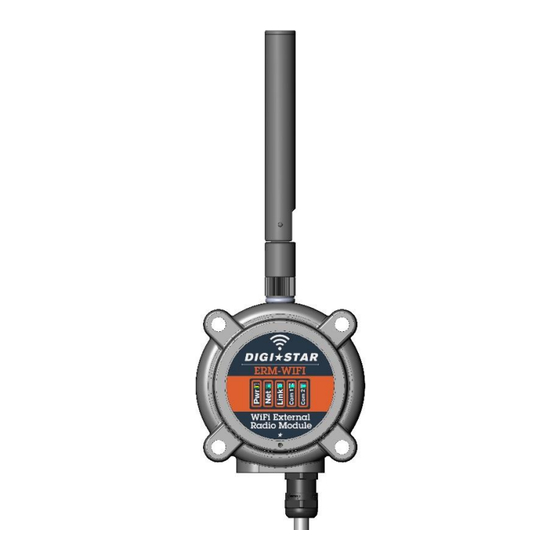

1.0 Übersicht Bezeichnung Teilenr. Anz. ERM-WiFi FUNKSYSTEM 409665 Verlängerungskabel, 100 cm 409156 optional Antenne Com 1 Hotspot- Verbindung Com 2 Netzwerk Strom Serieller Anschluss (J905) Kabel, 610 mm Abb. 1. Übersicht ERM-WiFi D4033-DE Bedienungsanleitung ERM-WIFI... -
Seite 4: Gebrauch
In dieser Anleitung werden die Einrichtung und der Betrieb des Geräts beschrieben. 3.0 Anforderungen an Digi-Star Hardware und Software Auf dem Digi-Star-Indikator, mit dem das ERM-WiFi verbunden wird, muss die Softwareversion EZ2 9B, 512 8.J oder höher installiert sein. Zusätzlich benötigt der Indikator einen J905-Anschluss. Nähere Informationen siehe Abschnitt 11. -
Seite 5: Datenübertragung Bei Sichtverbindung
5.0 Datenübertragung bei Sichtverbindung Alle ERM-WiFi-Systeme und die entsprechenden Funkgeräte benötigen eine direkte Sichtverbindung. Die Luftlinie zwischen den Antennen aller beteiligten Geräte darf also nicht durch Hindernisse unterbrochen werden. Die Funkverbindung kann Gebäude, Metallstrukturen und Erdreich nicht durchdringen. Die nachstehende Abbildung gibt weiteren Aufschluss über Sichtverbindung und Fresnelzone. -
Seite 6: Normalzustand Der Leuchten Am Erm-Wifi
6.0 Normalzustand der Leuchten am ERM-WiFi Im Normalbetrieb leuchtet die LED „Link“ grün; das bedeutet, dass das ERM- WiFi einen Digi-Star-Hotspot eingerichtet hat, zu dem das Mobilgerät die Verbindung herstellen muss. Der Normalzustand der LEDs ist hier dargestellt: Abb. 2. ERM-WiFi im Normalbetrieb Pwr (Strom): orangefarben, Gerät wird mit Strom versorgt. -
Seite 7: Verbindung Zum Erm-Wifi-Hotspot Herstellen
Indikator montiert werden (siehe unten). Mit dem 1 Meter langen Verlängerungskabel (Teilenr. 409156) von Digi-Star ist das ERM-WiFi in puncto Anbringung und Reichweite sogar noch flexibler und kann außerhalb der Schlepperkabine oder – zur Erhaltung der Sichtverbindung – an erhöhter Stelle montiert werden. - Seite 8 Abb. 3. Empfohlene Einbaulage Abb. 4. Falsch ausgerichtete Antenne Abb. 5. Horizontale Anbringung mit richtiger Antennenstellung Bedienungsanleitung ERM-WIFI D4033-DE...
-
Seite 9: Einbau & Befestigung
Die richtige Einbaulage ist unter „Empfohlene Einbaulage“ beschrieben. Keine Löcher in den Indikator bohren, um das ERM daran zu verschrauben! c. Schrauben nicht überspannen! Zur sicheren Befestigung des ERM an der Halterung sollten Sicherungsmuttern verwendet werden. D4033-DE Bedienungsanleitung ERM-WIFI... -
Seite 10: Erm-Wifi Mit Indikator Verbinden
Indikator kompatibel (z. B. EZ2400 oder EZ3400). Wenn kein serieller J905-Anschluss vorhanden ist, kann der Indikator bei Digi-Star oder einem Vertragshändler entsprechend aufgerüstet werden. 2. Sicherstellen, dass die Software des Wiegeindikators mit dem ERM-WiFi kompatibel ist. Um die auf dem Indikator installierte Softwareversion zu prüfen, den Indikator einschalten (sofern nicht bereits geschehen) und kurz auf ON drücken. -
Seite 11: Optionseinstellungen Am Indikator
12.0 Optionseinstellungen am Indikator Damit das ERM-WiFi einwandfrei funktioniert, müssen am Digi-Star- Wiegeindikator die richtigen Optionseinstellungen vorgenommen werden. Diese Optionseinstellungen sind bei jedem Indikator bzw. bei jeder Indikatorserie anders. Ermitteln Sie die richtigen Optionseinstellungen für Ihren Indikator anhand der Angaben in Abschnitt 12.1 bis 12.4 auf der Folgeseite. -
Seite 12: Indikatorserie Ez3
RADRES SFTWR PRNT-2 12.2 Indikatorserie 10 EZ 2810, EZ 3410 & TMR 3610 optional Einstellung 2001 REMOTE 2001 EXTRAD 12.3 GT 560 optional Einstellung 2001 REMOTE MTLINE 2003 EXTRAD 2304 PRTFMT GT560A 5005 PRPORT 6406 RMC EN Bedienungsanleitung ERM-WIFI D4033-DE... -
Seite 13: Nicht Aufgeführte Digi-Star-Indikatoren
6. Auf ON/OFF drücken, um die Einstellung zu speichern und zur nächsten Menüoption zu springen. 13.0 Hochfahren 1. Das ERM-WIFI muss an den Indikator angeschlossen werden, bevor der Indikator eingeschaltet wird. Das ERM-WIFI funktioniert nicht, wenn es an einen bereits eingeschalteten Indikator angeschlossen wird. Nach dem Einschalten des Indikators leuchten am ERM-WiFi die LED „Pwr“... - Seite 14 Abb. 6. ERM-WiFi beim ersten Anschließen Nach etwa 10 Sekunden erlöschen die LEDs „Net“ und „Link“. Abb. 7. ERM-WiFi bei deaktiviertem Digi-Star-Hotspot 2. Die LED „Link“ sollte nach etwa 4 Sekunden grün leuchten. Abb. 8. ERM-WiFi bei aktiviertem Digi-Star-Hotspot Bedienungsanleitung ERM-WIFI...
-
Seite 15: Fehlerdiagnose
Wurde die Verbindung zum Digi-Star- her. Hotspot hergestellt? Ist das ERM richtig mit dem J905- Anschluss verbunden, leuchtet die LED „Pwr“, und leuchtet die LED „Link“ grün? Leuchtet die LED „Com 2“ blau? Technischer Kundendienst: +1(920)-563-9700 D4033-DE Bedienungsanleitung ERM-WIFI... -
Seite 16: Behördliche Genehmigung
Bedingungen: (i) Das Gerät darf keine schädlichen Störungen verursachen und (ii) das Gerät muss Interferenzen vertragen können, darunter auch Störsignale, die unerwünschte Reaktionen im Gerät hervorrufen können. Kanada Industry Canada Enthält Modell GS2011MIE, IC: 9154A-GS2011MIE Europa ETSI Japan MIC: 211-140402 16.0 Notizen Bedienungsanleitung ERM-WIFI D4033-DE...
