Inhaltszusammenfassung für Lucom 3G

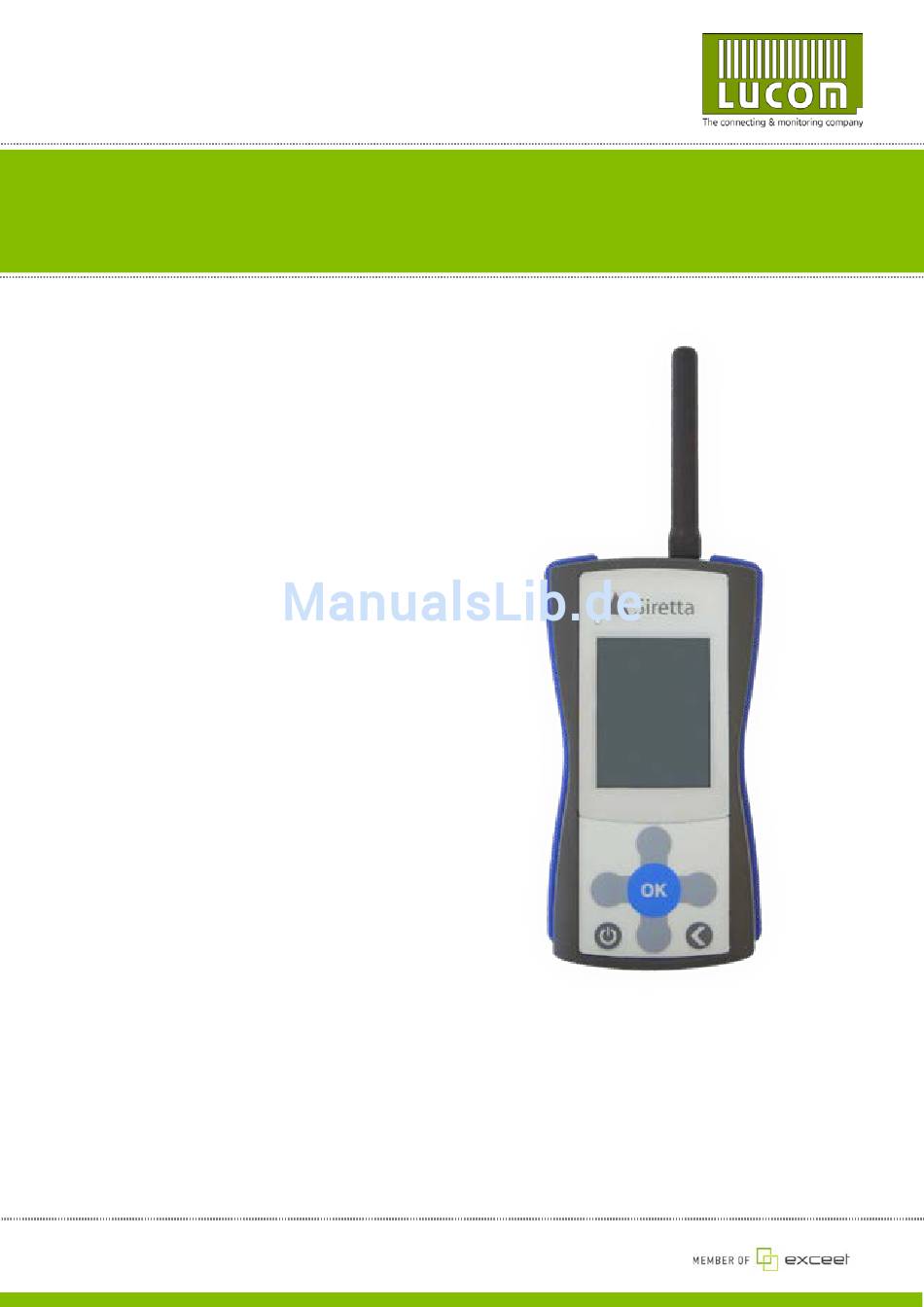

- Seite 1 Schnellstartanleitung Rev 1.2 3G Signalscanner 3G Signalscanner Mobilfunk-Signal und Netzwerk Analysator LUCOM GmbH Ansbacher Str. 2a Tel.: +49 9127 / 59 460-10 www.lucom.de 90513 Zirndorf Mail: info@lucom.de...
-
Seite 2: Inhaltsverzeichnis
Schnellstartanleitung Rev 1.2 3G Signalscanner Inhalt Seite 3G Signalscanner Überblick Allgemeine Beschreibung 3G Signalscanner Diagramm Benutzung des 3G Signalscanners Einschalten Aufladen und Akkustand Hauptmenü Ausschalten Survey Menü Durchführung einer Messung Betrachtung der Messergebnisse Übersichts-Menü Durchführung eines liveSCANs Speichern einer Messung Herunterladen von Daten Zubehör... -
Seite 3: Signalscanner Überblick
Schnellstartanleitung Rev 1.2 3G Signalscanner 3G Signalscanner Überblick Lieferumfang 3G Signalscanner: Signal- und Netzwerk-Analysator Netzteil Antenne USB Kabel Hartschalenkoffer Schnellstartanleitung Optionales Zubehör liveSCAN-Richtfunkantenne (Kit) LUCOM GmbH Ansbacher Str. 2a Tel.: +49 9127 / 59 460-10 www.lucom.de... -
Seite 4: Allgemeine Beschreibung
Schnellstartanleitung Rev 1.2 3G Signalscanner Allgemeine Beschreibung Der 3G Signalscanner ist ein Signal- und Netzwerkanalysator für alle 2G und 3G Mobilfunknetzwerke, mit einer Vielzahl von nützlichen Funktionen für Ingenieure und Installateure. Der 3G Signalscanner hat unterschiedliche Funktionen um die optimale Antennenposition und -richtung zu bestimmen, sowie die Leistung von bestehenden Anlangen zu optimieren. -
Seite 5: Signalscanner Diagramm
Schnellstartanleitung Rev 1.2 3G Signalscanner 3G Signalscanner Diagramm Bild 1: Frontansicht des 3G Signalscanner 1. Mitgelieferte Antenne 2. Ladestatus LED 3. LCD Display 320 x 240 4. OK Taste 5. LEFT Taste 6. ON/OFF Taste 7. UP Taste 8. RIGHT Taste 9. -
Seite 6: Benutzung Des 3G Signalscanners
3G Signalscanner Benutzung des 3G Signalscanner Einschalten Der 3G Signalscanner muss vor dem ersten Gebrauch 6-8 Stunden mit dem Netzadapter aufgeladen werden. Es muss keine SIM-Karte eingelegt sein um Netzwerk- und Signaltests durchzuführen. Stellen Sie sicher dass die Antenne fest an das 3G Signalscanner angeschraubt und nicht locker ist. -
Seite 7: Aufladen Und Akkustand
Grün, zu Gelb, zu Rot verändern. Das Wiederaufladen wird empfohlen sobald sich die Balken rot verfärben. Wenn der Akkustand des 3G Signalscanner zu niedrig ist, schaltet sich das Gerät ab und muss wieder aufgeladen werden. Ist beim Anschalten des Geräts der Akkustand zu niedrig, erscheint eine Anzeige für zu schwache Batterie (vgl. -
Seite 8: Hauptmenü
Schnellstartanleitung Rev 1.2 3G Signalscanner Hauptmenü Das Hauptmenü des 3G Signalscanner hat 7 Menüpunkte (vgl. Bild 7). Diese können mithilfe der UP/DOWN Tasten ausgewählt werden. Wenn der gewünschte Menüpunkt markiert ist, klicken Sie OK. Drücken Sie die BACK Taste um zum Hauptmenü... -
Seite 9: Ausschalten
Ihnen das Herunterfahren anzeigen (wie in Abbildung 9) Bild 8: Power Off auswählen Bild 9: Herunterfahren Durch Drücken und Halten (für ca. 2 Sekunden) der ON/OFF Taste auf dem 3G Signalscanner. Der 3G Signalscanner wird Ihnen das Herunterfahren anzeigen (wie in Abbildung 9). -
Seite 10: Survey Menü
Survey Menü Durchführung einer Messung Schritt 1: Wählen Sie ‘Perform Survey’ im ‘Survey’ Menü. Nun wird automatisch eine Messung gestartet. Während der Scan durchgeführt wird, zeigt der 3G Signalscanner eine Abfolge von Nachrichten an (vgl. unten Bild 12-14). Bild 12: Vorbereiten Bild 13: Durchführen... -
Seite 11: Betrachtung Der Messergebnisse
Bild 16: Stärkstes Signal, das in der Untersuchung gefunden wurde Bild 17: Nächst stärkeres Signal, das in der Untersuchung gefunden wurde Drücken Sie die Back-Taste um zum ‘Current Survey’-Menü zurückzukehren. *Verwenden Sie das ‘3G Signalscanner User Manual’ für mehr Informationen zu den Messergebnissen. LUCOM GmbH Ansbacher Str. 2a Tel.: +49 9127 / 59 460-10... -
Seite 12: Übersichts-Menü
Messung ermittelten Netzwerksignale. Die Ergebnisse werden der Stärke nach, in Signalstärkengruppen, in verschiedenen Fenstern angezeigt. Um höhere oder niedrigere der empfangenen Signalstärken auf dem 3G Signalscanner anzuzeigen, benutzen sie die LEFT/ RIGHT Tasten (LEFT für höhere Signalstärken, RIGHT für niedrigere Signalstärken). Die Signalstärken werden in 15% Stufen angezeigt, absteigend in Signalstärke von 85% zu 10%. - Seite 13 Schnellstartanleitung Rev 1.2 3G Signalscanner 70% Signalstärke Der 3G Signalscanner zeigt alle 2G Netzwerke mit einem Empfangspegel ab 70% an. In diesem Bereich hat Vodafone eine Mobilfunkzelle. 55% Signalstärke Der 3G Signalscanner zeigt alle 2G Netzwerke mit einem Empfangspegel ab 55% an. In diesem Bereich hat O2 eine Mobilfunkzelle.
- Seite 14 Schnellstartanleitung Rev 1.2 3G Signalscanner 25% Signalstärke Der 3G Signalscanner zeigt alle 2G Netzwerke mit einem Empfangspegel ab 25% an. In diesem Bereich gibt es eine weitere Vodafone Mobilfunkzelle und vier weitere O2 Zellen. Sie haben eine geringere Signalstärke, als die vorherigen Zellen 10% Signalstärke...
-
Seite 15: Durchführung Eines Livescans
3G Signalscanner Durchführen eines liveSCANs* Für den liveSCAN muss eine aktive SIM-Karte in Ihrem 3G Signalscanner eingelegt sein. Es kann jede SIM-Karte verwendet werden, da der liveSCAN unabhängig von der eingelegten SIM-Karte für alle Netze durchgeführt wird. Schritt 1: Gehen Sie zum Menüpunkt „Options“ des Signalscanners und anschließend zu ‘ADV: Advanced’... -
Seite 16: Speichern Einer Messung
Hinweis: Der 3G Signalscanner kann bis zu 50 Messungen abspeichern. *Der SNYPER-3G Signalscanner speichert die Untersuchungsergebnisse nicht automatisch, wenn Sie die Ergebnisse einer Untersuchung speichern wollen, folgen Sie den Schritten 1 und 2 oben. Wenn Sie die Ergebnisse nicht speichern wollen, können Sie zum Hauptmenü zurückkehren. Nicht gespeicherte Ergebnisse werden sofort gelöscht. -
Seite 17: Herunterladen Von Daten
3G Signalscanner Herunterladen von Dateien Schritt: 1. Um Daten vom 3G Signalscanner herunterzuladen, verbinden Sie das mitgelieferte USB Kabel mit dem 3G Signalscanner und PC. Schritt 2. Im ‘Main Menu’ des Geräts wählen Sie ‘PC Connect’ und ‘Enable’. Auf dem PC wählen Sie ‘Open Folder to View Files’... -
Seite 18: Zubehör
Schnellstartanleitung Rev 1.2 3G Signalscanner Zubehör liveSCAN-Antennen Kit Abbildung 23: liveSCAN-Richtfunkantenne LUCOM GmbH Ansbacher Str. 2a Tel.: +49 9127 / 59 460-10 www.lucom.de 90513 Zirndorf Mail: info@lucom.de... -
Seite 19: Weitere Informationen
Schnellstartanleitung Rev 1.2 3G Signalscanner Weitere Informationen Sollten Sie weitere Fragen haben, zögern Sie nicht uns telefonisch unter +49 9127 59 460 10 oder per Mail an info@lucom.de zu kontaktieren. LUCOM GmbH Ansbacher Str. 2a Tel.: +49 9127 / 59 460-10 www.lucom.de...
