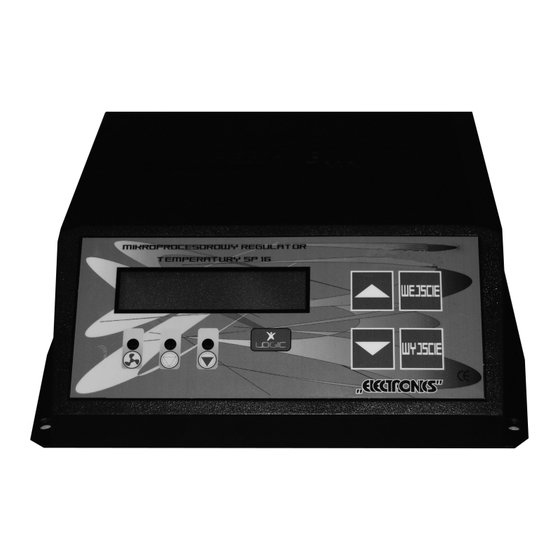

Electronics SP-16 Bedienungsanleitung
Mikroprozessor-heizkessel-
temperatursteuerung
Verwandte Anleitungen für Electronics SP-16
Inhaltszusammenfassung für Electronics SP-16

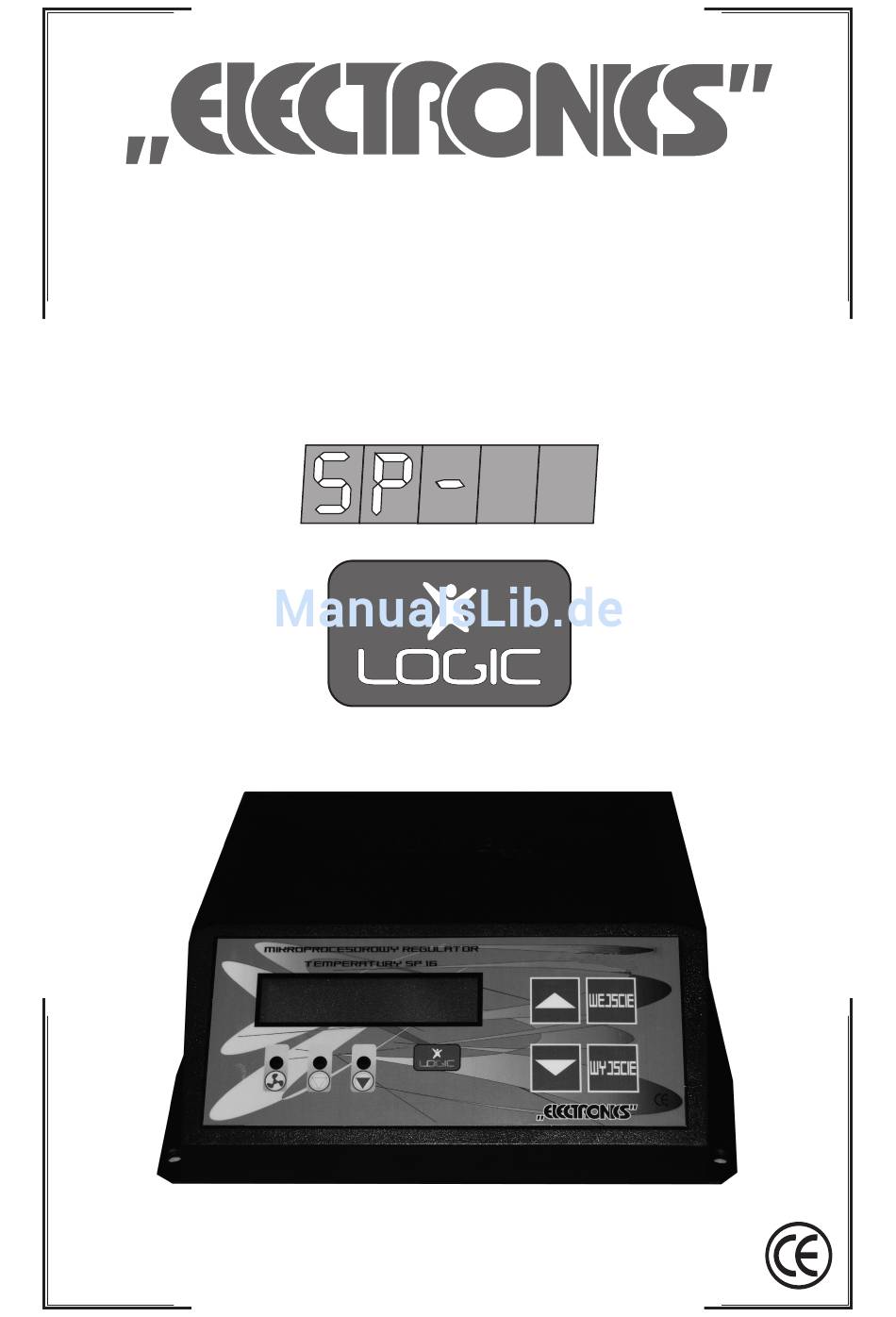

- Seite 1 Mikroprozessor-Heizkessel- Temperatursteuerung und Steuerung für Warmwasser...
- Seite 2 BEDIENUNGSANLEITUNG SP-16 1. Beschreibung des Frontpanels Ansicht des Reglers mit Kennzeichnung der Funktionen 1. Einschalten (Drücken Sie die Taste EINGANG für 2 Sek.). 2. LCD-Display. 3 Anzeigelämpchen. 4. Tasten für die Steuerung des Gerätes. 5 Anzeigelämpchen für das Anblaseinschalten. 6. Anzeigelämpchen für das Einschalten der Heizpumpe.
- Seite 3 BEDIENUNGSANLEITUNG SP-16 2. Verwendung Das Steuergerät ist mit einem innovativen und intelligenten Steuersystem Logic ausgerüstet. Dieses System basiert auf einer automatischen Anpassung der Kesselleistung an die aktuellen Betriebsbedingungen. Der ganze Steuerungsprozess basiert auf der Messung der Temperatur der Zentralheizung. Dank der innovativen Lösung, welche die optimale Brennstoffverbrennung im Kessel garantiert, wird die Emission der schädlichen Partikel in die Umwelt reduziert.
- Seite 4 BEDIENUNGSANLEITUNG SP-16 FUNKTIONEN HANDBETRIEB - HANDBETRIEB die Funktion dient dem Anheizen des Kessels, sie ermöglicht das unabhängige Einschalten der Ausgänge des Steuergerätes. GEBLASE Das Drücken der Taste EINGANG schaltet den gewünschten Ausgang ein und wieder aus. Mit den Tasten ( ) und ( ) können Sie die gewünschten Ausgänge wechseln.
-
Seite 5: Installationsmenü
BEDIENUNGSANLEITUNG SP-16 - WERKSEINSTELLUNGEN das Steuergerät WERKSEINSTELL besitzt einprogrammierte Einstellungen, zu denen Sie jede Zeit zurückkehren können. Denken Sie WERKSEINSTELL dabei jedoch daran, dass alle Ihre Einstellungen verloren gehen. - BETRIEB ENDE Ausschalten des Steuergerätes. BETIEB ENDE Um das Gerät erneut einzuschalten, drücken und halten Sie die Taste EINGANG. - Seite 6 BEDIENUNGSANLEITUNG SP-16 - MAX. LEISTUNG GEBLÄSE diese Funktion MAX. GEBLASELEISTPRIO dient der Begrenzung der maximalen Leistung HEIZ des Ventilators. Die maximale Leistung soll dann MAX. GEBLASELEIST begrenzt werden, wenn der verwendete 99 % Brennstoff zu leicht ist (Pellets, Hafer) und der Brennstoff in der Brennkammer durch die zu hohe Leistung des Ventilator zu stark verteilt wird.
- Seite 7 BEDIENUNGSANLEITUNG SP-16 5. Bedienung 1. Schließen Sie die Anschlusskabel der Heizung- und Warmwasserpumpen, a) an die Klamme "Erdung" die gelb-grüne Ader, b) an die Klemme "N" die blaue Leitung, c) an die Klemme "L" die braune Leitung an 2. Nach dem Anschluss des Ventilators, der Pumpen sowie der Installation aller Sensoren schalten Sie das Steuergerät ein.
- Seite 8 BEDIENUNGSANLEITUNG SP-16 b) Die elektrischen Verbindungen sowie den technischen Zustand der angeschlossenen Geräte, d.h. des Ventilators, der Pumpen c) Kehren Sie zu den Werkseinstellungen zurück. 6. In den Kreisen der Umlaufpumpen für die Heizung und das Warmwasser des Kessels sollten in Rückschlagsventile ausgerüstet sein.
- Seite 9 BEDIENUNGSANLEITUNG SP-16 10. Garantiekarte 1. Der Hersteller garantiert eine einwandfreie Produktqualität, einen Garantie- und Nachgarantieservice. 2. Der Hersteller garantiert die einwandfreie Funktion des Steuergerätes für 24 Monate ab dem Kaufdatum. 3. Fehler und Schäden, welche im Garantiezeitraum, zum Vorschein kommen, werden unverzüglich, kostenlos und innerhalb von max. 14 Tagen ab der Ablieferung des Gerätes beim Hersteller repariert.
- Seite 10 Notatki...
- Seite 11 Notatki...
- Seite 12 Producent: Zak³ad Elektroniczny „Electronics” Tadeusz Wilgocki ul. Moczyd³o 10a, 30-698 Kraków tel. 012 650 47 90, fax 012 650 47 91 e-mail: biuro@electronics.net.pl...
