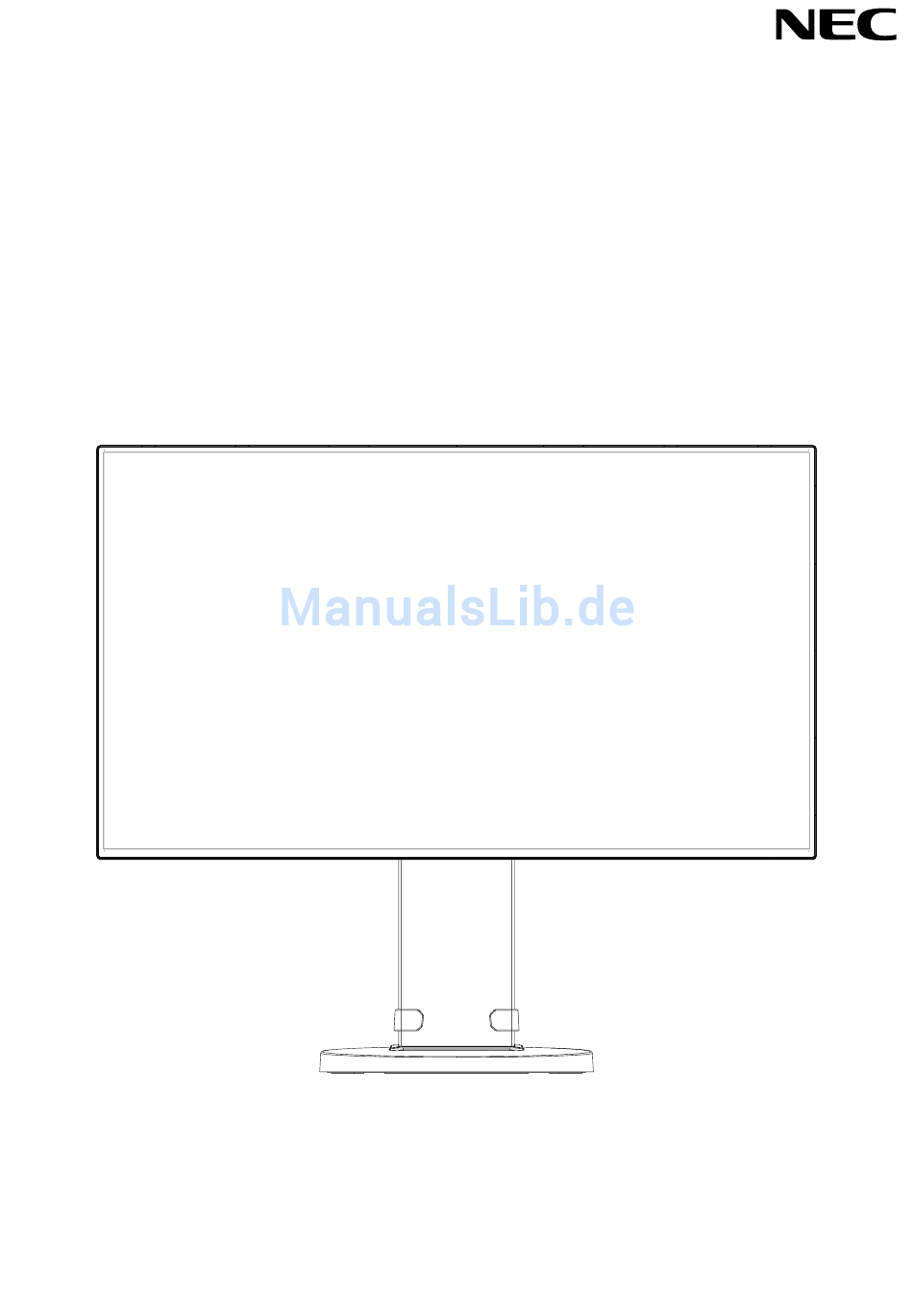

Desktop-Monitor

MultiSync EX241UN

Bedienungsanleitung

Die Modellbezeichnung beﬁ ndet sich auf dem Schild auf der Monitorrückseite.

Inhaltsverzeichnis

Inhaltszusammenfassung für NEX MultiSync EX241UN

Seite 1 Desktop-Monitor MultiSync EX241UN Bedienungsanleitung Die Modellbezeichnung beﬁ ndet sich auf dem Schild auf der Monitorrückseite.
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ......................Deutsch-2 Einsatzempfehlungen ........................Deutsch-3 Sicherheitsvorkehrungen und Pﬂ ege ...................Deutsch-3 Ergonomie ..........................Deutsch-4 Reinigen des LCD-Bildschirms ....................Deutsch-4 Reinigen des Gehäuses .......................Deutsch-4 Inhalt der Verpackung ........................Deutsch-5 Kurzanleitung ..........................Deutsch-5 ControlSync ..........................Deutsch-11 Anschluss mehrerer Bildschirme über DisplayPort ..............Deutsch-13 Bedienelemente ...........................Deutsch-14 Technische Daten .........................Deutsch-23 Merkmale und Funktionen ......................Deutsch-24 Fehlerbehebung ...........................Deutsch-25 Verwenden der Zoomfunktion ......................Deutsch-27...
Seite 3 WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN.
Seite 4: Registrierungsinformationen
Geräteklassiﬁ zierung: Peripheriegerät der Klasse B Modell: MultiSync EX241UN (EX241UN, EX241UN-BK) Wir erklären hiermit, dass das oben angegebene Gerät den technischen Standards der FCC-Richtlinien entspricht. Eine Liste unserer TCO-zertiﬁ zierten Monitore und deren TCO-Zertiﬁ zierungen (nur in englischer Sprache) ﬁ nden Sie auf unserer Website unter http://www.nec-display.com/global/about/legal_regulation/TCO_mn/index.html...
Seite 5: Einsatzempfehlungen
Einsatzempfehlungen Sicherheitsvorkehrungen und Pﬂ ege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUR INSTALLATION UND VERWENDUNG DES LCD-FARBMONITORS: • ÖFFNEN SIE DEN MONITOR NICHT. Es beﬁ nden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen.
Seite 6: Ergonomie
DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter beﬁ...
Seite 7: Inhalt Der Verpackung
Inhalt der Verpackung Den Inhalt entnehmen Sie bitte der separaten Auﬂ istung des Verpackungsinhalts. Kurzanleitung So befestigen Sie den Standfuß am Fuß des LCD-Monitors: 1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberﬂ äche (Abbildung 1). 2.
Seite 8 4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in den Downstream-Anschluss des Monitors einstecken.
Seite 9: Heben Und Senken Des Bildschirms
9. Schalten Sie den Computer ein. Schalten Sie anschließend den Monitor ein, indem Sie die Netztaste auf der Rückseite des Monitors drücken (Abbildung E.1). 10. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSD-Steuerungen vorgenommen: •...
Seite 10: Neigen Und Schwenken
Neigen und Schwenken Fassen Sie den Monitor an der Ober- und Unterseite und neigen Sie ihn nach Bedarf (Abbildung TS.1). Abbildung TS.1 HINWEIS: Neigen Sie den Monitor vorsichtig. Führen Sie beim Neigen des Monitors keine Finger in die Abdeckung für den Neigemechanismus ein. Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
Seite 11: Montage Des Tragarms
Montage des Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. 1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage“. 2. Verwenden Sie die vier angegebenen Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1). Federring 12 mm Unterlegscheibe...
Seite 12 Anbauen des optionalen Sensors Dieser Monitor kann mit einem optionalen Helligkeits- und Anwesenheitssensor ausgestattet werden. Fixiert durch Schraube: Entfernen Sie die Schraube aus der Bohrung im Monitor. Fixieren Sie den optionalen Sensor mit der entsprechenden Schraube. Zum Befestigen des optionalen Sensors an der Frontblende empﬁ ehlt es sich, wie unten beschrieben die Schraubbohrungen zu verwenden.
Seite 13: Controlsync
ControlSync Mit ControlSync werden alle nachgeordneten Monitore von einem Hauptmonitor aus gleichzeitig gesteuert. Mittels der Funktion INDIVIDUELLE EINSTELLUNGEN (siehe Seite 21) kann aber auch ein einzelner Zielmonitor gesteuert werden. Steuern aller nachgeordneten Monitore (synchronisierte Steuerung): 1. Verbinden Sie den Hauptmonitor mit einem weiteren Monitor mithilfe eines ControlSync-Kabels (ø 2,5) in ControlSync IN/OUT.
Seite 14 Folgende Einstellungen können per ControlSync gesteuert werden: Synchronisierte Steuerung Individuelle Einstellungen ECO-WERKZEUGE HELLIGKEIT* KONTRAST Nein ECO MODE AUTOM. HELLIGKEIT SCHWARZWERT Nein EINSTELLUNG AUS MODUS AUSSCHALTMODUS - SENSOR EINSTELLUNG AUSSCHALTMODUS - STARTZEIT ANWESENHEITSSENSOR ANWESENHEITSSENSOR STARTZEIT DV MODE BILDSCHIRM AUTOM. EINSTELLUNG Nein AUTOM.
Seite 15: Anschluss Mehrerer Bildschirme Über Displayport
Anschluss mehrerer Bildschirme über DisplayPort Sie können mehrere Monitore anschließen, indem Sie diese über DisplayPort verketten. Bei der Verwendung mehrerer Monitore im MST-Modus (Multi-Stream Transport), muss auf jedem verbundenen Monitor DP AUSGANG MULTISTREAM auf AUTOM. eingestellt werden. Ändern Sie die Einstellungen des Monitors in der Anschlusskette, der an den Computer angeschlossen ist, zuletzt.
Seite 16: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Rückseite des Monitors haben folgende Funktionen: Drücken Sie eine der Steuerungstasten, um das OSD-Menü zu öffnen. Drücken Sie die Taste INPUT/SELECT, um den Signaleingang zu wechseln. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD-Menü geschlossen werden. 1 Strom-LED Zeigt an, dass der Monitor ein- oder ausgeschaltet ist.
Seite 17 ECO-WERKZEUGE HELLIGKEIT Passt Bild-und Hintergrundhelligkeit des Bildschirms an. Wenn der ECO-MODUS auf 1 oder 2 eingestellt ist, erscheint ein Balken für den CO2-AUSSTOSS. KONTRAST Passt anhand des Eingangssignals die Bild- und Hintergrundhelligkeit des Bildschirms an. HINWEIS: Wenn in der Steuerung FARBE die Option L/B (RB) ausgewählt ist, ist KONTRAST deaktiviert. ECO MODE Reduziert den Stromverbrauch durch Verringerung der Helligkeit.
Seite 18 ANWESENHEITSSENSOR (Nur mit optionalem Sensor) Der Sensor erkennt die Bewegung einer Person mithilfe der Funktion ANWESENHEITSSENSOR. ANWESENHEITSSENSOR verfügt über drei Einstellungen: AUS: Keine Anwesenheitserkennung. 1 (LEICHT): Wenn in einem bestimmten Zeitraum keine Person erkannt wird, schaltet der Monitor automatisch in die niedrigere Helligkeitsstufe, um die Leistungsaufnahme zu reduzieren.
Seite 19 OPTIMIERUNG DER PHASE (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen AUTOM. EINSTELLUNG und BILDBREITE kein zufriedenstellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG DER PHASE fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links.
Seite 20 Farbe Farbsteuerungssystem: Zur Einstellung der Farben stehen verschiedene Farbvoreinstellungen zur Verfügung. (Standardmäßig ist ORIGINALFARBEN ausgewählt. Dies kann nicht geändert werden.) 1, 2, 3, 4, 5: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar.
Seite 21 LED-HELLIGKEIT Sie können die Helligkeit der blauen LED einstellen. DDC/CI Mit dieser Funktion lässt sich die DDC/CI-Funktion ein- oder ausschalten. USB POWER (USB-STROMVERSORGUNG) Hiermit wählen Sie aus, wie der USB-Anschluss mit Strom versorgt wird. AUTO: Der USB-Downstream-Port wird je nach Energiesparzustand mit Strom versorgt. EIN: Der USB-Downstream-Port wird immer mit Strom versorgt, auch im Energiesparmodus und bei ausgeschaltetem Monitor.
Seite 22 INDIVIDUELLE EINSTELLUNG Speichern Sie die aktuellen Einstellungen für eine schnellere Wiederherstellung. So speichern Sie die aktuellen Einstellungen: Drücken Sie die Taste INPUT/SELECT. Nachdem eine Warnmeldung angezeigt wurde, drücken Sie die Taste ECO/RESET. Die aktuellen Einstellungen werden gespeichert. Sie stellen Sie die Einstellungen wieder her: Halten Sie die Taste MITTE/BEENDEN mindestens 3 Sekunden lang gedrückt, währen das OSD-Menü...
Seite 23 TILE COMP Wird in Kombination mit TILE-MATRIX verwendet, um die Breite der Frontblende zu kompensieren und somit das Bild präzise darzustellen. TILE COMP mit 4 Monitoren (schwarzer Bereich zeigt die Monitorrahmen): Monitore 1 Monitore 2 Monitore 1 Monitore 2 Monitore 3 Monitore 4 Monitore 3 Monitore 4...
Seite 24 ECO-Informationen CO2-REDUZIERUNG: Zeigt die geschätzte CO2-Reduktion in kg an. CO2-VERBRAUCH: Zeigt den geschätzten CO2-Verbrauch in kg an. Dies ist eine rechnerische Annäherung, keine tatsächliche Verbrauchsmessung. KOSTEN-REDUZIERUNG: Zeigt die Stromkostenersparnis als Bilanz an. EINSTELLUNG CO2-UMRECHNUNG: Passt den CO2-Ausstoß in der CO2-Reduzierungsberechnung an. Diese erste Einstellung basiert auf OECD (Edition 2008).
Seite 25: Technische Daten
Technische Daten Monitordaten MultiSync EX241UN Hinweise LCD-Modul Diagonale: 60,47 cm/24 Zoll Aktivmatrix; Flüssigkristallanzeige (LCD) in Sichtbare Bildgröße: 60,47 cm/24 Zoll Dünnschichttransistortechnologie (TFT); Punktabstand Native Auﬂ ösung (Pixelzahl): 1920 x 1080 0,274 mm; 250 cd/m Weißlumineszenz; 1000:1 Kontrastverhältnis (typisch), (Kontrastverhältnis 5000:1, dynamisch).
Seite 26: Merkmale Und Funktionen
Merkmale und Funktionen DisplayPort: DisplayPort ist die zukunftsfähige und skalierbare Lösung für leistungsstarke Konnektivität digitaler Displays. Anders als bei Standardkabeln ermöglicht diese Lösung die höchsten Auﬂ ösungen, die schnellsten Bildwiederholraten und die bestmögliche Farbtiefe. DisplayPort OUT: Dieser Monitor weist eine DisplayPort-Ausgangsbuchse zur Verkettung von Monitoren auf. Damit können mehrere Monitore ohne aufwändige Verkabelung verbunden werden.
Seite 27: Fehlerbehebung
Fehlerbehebung Kein Bild • Das Signalkabel muss richtig mit Graﬁ kkarte/Computer verbunden sein. • Die Graﬁ kkarte muss richtig in den Steckplatz eingesetzt sein. • Der Monitor unterstützt keine DisplayPort-Konvertierungsadapter. • Wenn Sie ein DisplayPort-Signal verwenden, vergewissern Sie sich, dass Sie das Eingangssignalkabel nicht in den DisplayPort-Ausgangsanschluss einstecken.
Seite 28 Die Helligkeit des Bildes ist unzureichend • Stellen Sie sicher, dass ECO MODE und AUTOM. HELLIGKEIT* ausgeschaltet sind. • Falls die Helligkeit schwankt, vergewissern Sie sich, dass AUTOM. HELLIGKEIT* deaktiviert ist. • Das Signalkabel muss richtig angeschlossen sein. • Eine Verschlechterung der LED-Helligkeit kann durch eine Langzeitnutzung oder unter extrem kalten Umgebungsbedingungen auftreten.
Seite 29: Verwenden Der Zoomfunktion
Verwenden der Zoomfunktion Hiermit können Sie den vollen Anzeigebereich nutzen, haben also eine wesentlich größere Fläche verfügbar. Ermöglicht es, dass sich das in der Mitte angezeigte Bild ausdehnt. EINRICHTUNG 1. Wählen Sie für AUSDEHNUNG die Option VOLLBILD oder FORMAT aus, um die Zoomfunktion zu aktivieren (siehe Seite 17). AUSDEHNUNG AUS 2.
Seite 30: Einstellung Für Mehrfachanzeige
Einstellung für Mehrfachanzeige Unabhängig vom verwendeten Eingangssignal kann das Bild auf mehreren Monitoren angezeigt werden. [Beispiel für V MONITORE 5, H MONITORE 5 (siehe Seite 20)] 1. Drücken Sie die Taste MITTE/BEENDEN, um das OSD-Menü aufzurufen. 2. Drücken Sie die Taste LINKS/RECHTS nach links oder rechts, um MEHRFACHANZEIGE auszuwählen. 3.
Seite 31 Verwenden der ControlSync-Funktion bei einer Mehrfachanzeige-Konﬁ guration Zur Steuerung eines nachgeordneten Monitors über den Hauptmonitor werden die Bedienelemente des Hauptmonitors verwendet. Installieren Sie den Hauptmonitor an einer gut zugänglichen Stelle. Installieren der Geräte in einer Mehrfachanzeige-Konﬁ guration Beim Betrieb der Monitore in einer Mehrfachanzeige-Konﬁ guration über einen längeren Zeitraum können sich die Monitore aufgrund der Temperaturänderungen leicht ausdehnen.
Seite 32 Funktion „Anwesenheitssensor“ (Nur mit optionalem Sensor) Die Funktion „Anwesenheitssensor“ reduziert den Stromverbrauch, indem die Bewegung einer Person erkannt wird. Für ANWESENHEITSSENSOR gibt es zwei Einstellungen: MODUS SENSOREINSTELLUNG Keine Person vor dem Monitor LEICHT HELLIGKEIT 0 % STARK Energiesparmodus Abbildung der Funktion des Anwesenheitssensors A.
Seite 33 Verwendung der Funktion „Autom. Helligkeit“ (Nur mit optionalem Sensor) Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt. Ist der Raum dunkel, wird der Monitor entsprechend abgedunkelt. Diese Funktion soll unter den verschiedensten Beleuchtungsbedingungen zu entspannterem Sehen beitragen.
Seite 34: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpﬂ ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Deﬁ...
