Inhaltszusammenfassung für Ebasto AirTop 2000
- Seite 1 Informationen und Einbauvorschläge für Boote und Schiffe Luftheizgeräte AirTop 2000 AirTop 3500 AirTop 5000 HL 90 Wasserheizgeräte ThermoTop C Thermo 90 S DBW 2010 Thermo 230 Thermo 300 (Diesel/Heizöl) 12/1997...
-
Seite 2: Inhaltsverzeichnis
0 Inhaltsverzeichnis Checkliste für Heizungseinbau in Boote 1 Einleitung Allgemeines Einbau von Webasto-Bootsheizungen 1.2.1 Gewährleistung 1.2.2 Zulassung 2 Wichtige allgemeine Hinweise für Einbau und Betrieb Einbauort Abgas-/Brennluftführung 2.2.1 Abgasführung 2.2.2 Brennluftführung Brennstoffversorgung Elektrik Schalldämpfung 3 Luftheizgeräte Allgemeines Luftheizgerät Air Top 2000 3.2.1 Technische Daten 3.2.2 Empfohlenes Zubehör Luftheizgerät Air Top 3500... - Seite 3 Abbildungsverzeichnis Bild 1: Einbaubeispiel Wasserheizgerät Bild 2: Einbaubeispiel Luftheizgerät Bild 3: Abgasdurchführung und Kondensatablauf Bild 4: Abgasisolierung Bild 5: Einbauschema Luftheizgerät mit Umluftbetrieb Bild 6: Schema Wasserkreislauf Bild 7: Brennluft- und Abgassystem Bild 8: Heizluftsystem Bild 9: Wassersystem Bild 10: Elektrische Teile / Komfortzubehör...
-
Seite 4: Bild 1: Einbaubeispiel Wasserheizgerät
Bild 1: Einbaubeispiel Wasserheizgerät Legende zu Bild 1: 1 Wasserheizgerät 5 Heizkörper 2 Wasserumwälzpumpe 6 Gebläseheizkörper 3 Ausgleichsbehälter 7 Warmwasserbereiter 4 Abgasleitung... -
Seite 5: Bild 2: Einbaubeispiel Luftheizgerät
Bild 2: Einbaubeispiel Luftheizgerät Legende zu Bild 2: 1 Luftheizgerät 4 Brennluftleitung 2 Brennstoffanschluß 5 Frischlufteintritt 3 Abgasleitung 6 Warmluftaustritte... -
Seite 6: Checkliste Für Heizungseinbau In Boote
0.1 Checkliste für Heizungseinbau in Boote Einbauort der Heizung • So plazieren, damit es bei Krängung des Bootes nicht vom Bilgenwasser bespült wird • In der Regel in der Backskiste (wegen kurzer Abgasleitungen) • Wasserheizung bevorzugt im Motorraum/Maschinenraum einbauen Brennstoffanschluß •... -
Seite 7: Einleitung
Einleitung 1 Einleitung 1.1 Allgemeines Wenn Sie ihre Freizeit gerne auf einem Boot verbrin- ten über die Brauchwassererwärmung für Pantry und gen wissen Sie die gemütliche Atmosphäre eines war- Dusche, separate Steuerstandbeheizung bis hin zur men Salons bei kaltem oder regnerischem Wetter Voreinstellung des Einschaltzeitpunktes. - Seite 8 Einleitung...
-
Seite 9: Wichtige Allgemeine Hinweise Für Einbau Und Betrieb
Wichtige allgemeine Hinweise für Einbau und Betrieb 2 Wichtige allgemeine Hinweise für Einbau und Betrieb Nachstehend möchten wir einige Hinweise, Ratschlä- den Heizgeräten beiliegende Einbauanweisung ist im- ge und Tips geben, deren Beachtung zu einer Ihren mer zu befolgen. Wünschen entsprechenden Heizanlage beiträgt. Die 2.1 Einbauort Beim Einbau des Heizgeräts ist die maximale Schräg- In der Nähe des Heizgeräts und dessen Abgasleitung... -
Seite 10: Abgasführung
Wichtige allgemeine Hinweise für Einbau und Betrieb Bild 3: Abgasdurchführung und Kondensatablauf 2.2.1 Abgasführung Die Abgasdurchführung wird vorzugsweise am Spie- male Länge darf auf keinen Fall überschritten werden. gel, wenn möglich mindestens 60 cm über der Wasser- linie montiert und darf auch bei Krängung des Bootes Führen Abgasrohre durch bewohnte Räume, sind die nicht unter Wasser gedrückt werden. -
Seite 11: Brennluftführung
Wichtige allgemeine Hinweise für Einbau und Betrieb Bild 4: Abgasisolierung 2.2.2 Brennluftführung Vorsicht: Zur Vermeidung von Druckdifferenzen zwischen Ab- Die benötigte Brennluft für das Heizgerät darf nur von gasaustritt und Brennlufteintritt sind die Mündungen außen oder aus nicht bewohnten Räumen (z.B. belüf- der Bordwanddurchführungen in einem druckglei- tete Backskiste) angesaugt werden. -
Seite 12: Elektrik
Wichtige allgemeine Hinweise für Einbau und Betrieb 2.4 Elektrik Der elektrische Anschluß ist gemäß Schaltplan in der Für den Betrieb des Heizgeräts empfehlen wir den Ein- Einbauanweisung des Heizgerätes durchzuführen. bau einer zweiten Batterie die möglichst nicht zum Anschlußleitungen sind mit mindestens 4,0 mm² Lei- Start des Motors verwendet wird. -
Seite 13: Luftheizgeräte
Luftheizgeräte 3 Luftheizgeräte 3.1 Allgemeines Mit den hier vorgestellten Luftheizgeräten können Bootskabinen und Steuerstände beheizt und belüftet werden (mit Air Top 2000 ist ein Lüftungsbetrieb nicht möglich). Für den Einbau in Booten sind nur Diesel- oder Heizöl-betriebene Heizgeräte zugelassen. Einbauzubehör finden Sie in unserer Zubehörliste für Boote/Schiffe. -

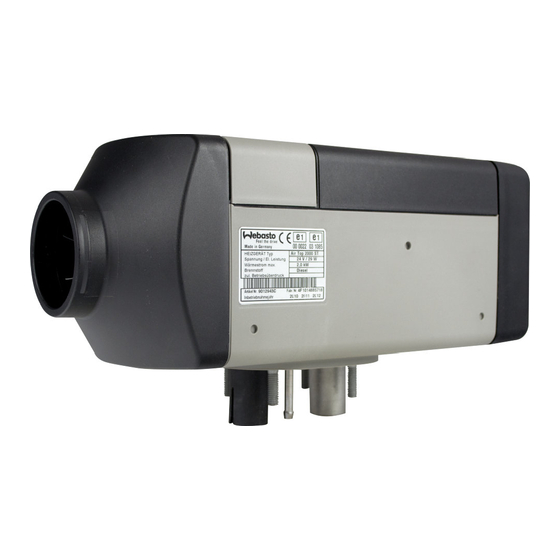

Seite 14: Luftheizgerät Air Top 2000
Luftheizgeräte 3.2 Luftheizgerät Air Top 2000 Im Komfort-Lieferumfang des Heizgerätes ist eine 3-Zeiten-Kombiuhr enthalten (siehe Preisliste). 3.2.1 Technische Daten Heizleistung 2,0 kW bei Maximalstellung 0,9-1,8 kW bei kontinuierlicher Regelung Brennstoffverbrauch 0,24 l/h Diesel/Heizöl Nennspannung 12 oder 24V Nennleistungsaufnahme 70-80 W beim Start 9-18 W im Regelbetrieb Heizluftstrom 70 m³/h (gegen 0,5 mbar) - Seite 15 Luftheizgeräte Einbauschema Air Top 2000 Vorwahluhr: Komfortzubehör Brennstoffilter: Option Anschlußschema Air Top 2000, nur Anschluß mit Kombiuhr dargestellt...
-
Seite 16: Luftheizgerät Air Top 3500
Luftheizgeräte 3.3 Luftheizgerät Air Top 3500 3.3.1 Technische Daten Heizleistung 3,5 kW bei Maximalstellung 1,5-3,5 kW bei kontinuierlicher Regelung Brennstoffverbrauch 0,17-0,42 l/h Diesel/Heizöl Nennspannung 12 oder 24V Nennleistungsaufnahme 15-36 W im Regelbetrieb Heizluftstrom 139 m³/h (gegen 0,5 mbar) Abmessungen (LxBxH) 425 x 148 x 148 mm Gewicht 5,9 kg... - Seite 17 Luftheizgeräte Einbauschema Air Top 3500 Vorwahluhr: Komfortzubehör Brennstoffilter: Option Anschlußschema Air Top 3500, nur Anschluß mit Kombiuhr dargestellt...
-
Seite 18: Luftheizgerät Air Top 5000
Luftheizgeräte 3.4 Luftheizgerät Air Top 5000 3.4.1 Technische Daten Heizleistung 5,5 kW mit Booster (max. 30 min.) 1,5-5 kW bei kontinuierlicher Regelung Brennstoffverbrauch 0,17-0,6 l/h (0,66 l/h mit Booster) Diesel/Heizöl Nennspannung 12 oder 24V Nennleistungsaufnahme 15-90 W im Regelbetrieb Heizluftstrom 218 m³/h (gegen 0,5 mbar) Abmessungen (LxBxH) 425 x 148 x 148 mm... - Seite 19 Luftheizgeräte Einbauschema Air Top 5000 Vorwahluhr: Komfortzubehör Brennstoffilter: Option Anschlußschema Air Top 5000, nur Anschluß mit Kombiuhr dargestellt...
-
Seite 20: Luftheizgerät Hl
Luftheizgeräte 3.5 Luftheizgerät HL 90 3.5.1 Technische Daten Heizleistung 9,0 kW Vollast 6,5 kW Teillast Brennstoffverbrauch (Diesel/Heizöl) 1,2 l/h Vollast 0,86 l/h Teillast Nennspannung 12 oder 24V Nennleistungsaufnahme 110 W Vollast 80 W Teillast Heizluftstrom 280 m³/h bei Vollast (gegen 0,5 mbar) 195 m³/h bei Teillast (gegen 0,25 mbar) Abmessungen (LxBxH) 650 x 235 x 260 mm... -
Seite 21: Heizluftführung
Luftheizgeräte 3.6 Heizluftführung Man unterscheidet bezüglich der Heizluftführung zwi- werden, so ist die Verwendung von Rohrstutzen zum schen Frischluftbetrieb (Entnahme der Heizluft von au- beidseitigen Aufstecken der Schläuche zu empfehlen. ßen) und Umluftbetrieb (Entnahme der Heizluft aus Nur durch ein Loch geführte Schläuche scheuern sich dem beheizten Raum). - Seite 22 Luftheizgeräte 3-10...
-
Seite 23: Wasserheizgeräte
Wasserheizgeräte 4 Wasserheizgeräte 4.1 Allgemeines Mit den hier vorgestellten Wasserheizgeräten können Bootskabinen und Steuerstände beheizt und Brauch- wasser erhitzt werden. Für den Einbau in Booten sind nur Diesel- oder Heizöl-betriebene Heizgeräte zuge- lassen. Einbauzubehör finden Sie in unserer Zubehör- liste für Boote/Schiffe. -
Seite 24: Wasserheizgerät Thermo Top C
Wasserheizgeräte 4.2 Wasserheizgerät Thermo Top C Im Komfort-Lieferumfang des Heizgerätes ist eine 3-Zeiten-Vorwahluhr enthalten (siehe Preisliste). 4.2.1 Technische Daten Heizgerät Heizleistung 5,0 kW Vollast 2,5 kW Teillast Brennstoffverbrauch (Diesel/Heizöl) 0,57 l/h Vollast 0,28 l/h Teillast Nennspannung 12 V Nennleistungsaufnahme 32 W Vollast ohne Umwälzpumpe 18 W Teillast max. -
Seite 25: Wasserheizgerät Thermo 90 S
Wasserheizgeräte 4.3 Wasserheizgerät Thermo 90 S 4.3.1 Technische Daten Heizleistung 9,1 kW Maximal 1,8-7,6 kW im Regelbereich Brennstoffverbrauch (Diesel/Heizöl) 1,1 l/h Maximal 0,19-0,9 l/h im Regelbereich Nennspannung 12 oder 24 V Nennleistungsaufnahme 90 W Maximal mit Umwälzpumpe 37-83 W im Regelbereich max. -
Seite 26: Wasserheizgerät Dbw 2010
Wasserheizgeräte 4.4 Wasserheizgerät DBW 2010 4.4.1 Technische Daten Heizgerät Heizleistung 11,6 kW Brennstoffverbrauch (Diesel/Heizöl) 1,5 l/h Nennspannung 12 oder 24 V Nennleistungsaufnahme ohne Umwälzpumpe 60 W max. Wasserüberdruck 0,4-2,0 bar Wasservolumen min. (bei Bootseinbau) 20 l Volumenstrom der Umwälzpumpe gegen 0,15 bar. 1600 l/h Abmessungen (LxBxH) 584 x 205 x 216 mm... -
Seite 27: Wasserheizgeräte Thermo 230/300
Wasserheizgeräte 4.5 Wasserheizgeräte Thermo 230/300 4.5.1 Technische Daten Heizgeräte Heizgerät Thermo 230 Thermo 300 Heizleistung 23 kW 30 kW Brennstoffverbrauch (Diesel/Heizöl) 2,8 l/h 3,8 l/h Nennspannung 24 V Nennleistungsaufnahme ohne Umwälzpumpe und Gebläse 65 W 110 W max. Wasserüberdruck 2,0 bar Wasservolumen min. -
Seite 28: Hinweise Zum Einbau
Wasserheizgeräte 4.6 Hinweise zum Einbau 4.6.1 Allgemeines Für Wasserheizsysteme wird abhängig von Größe, Zum Einbau in Booten empfehlen wir als Heizkörper Ausstattung und Funktion unterschiedliches Zubehör 1. Plattenheizkörper mit geringem Gewicht, flacher benötigt. Was Sie für Ihren Bedarf in der Webasto-Zu- Bauform und relativ großer Fläche zur Erzielung ei- behörliste nicht finden, bietet der Fachhandel in großer nes vernünftigen Wirkungsgrades. -
Seite 29: Verwendung Unterschiedlicher Rohrmaterialien
Wasserheizgeräte 1 Heizgerät 2 Umwälzpumpe 3 Ausgleichsbehälter 4 Boiler 5 Wasserpumpe 6 Wassertank 7 Plattenheizkörper 8 Wärmetauscher mit Gebläse Bild 6: Schema Wasserkreislauf den. Lassen Sie sich hierbei vom Fachmann schon vor Je nach Länge und Querschnitt des Wasser-Rohrlei- tungssystems kann die Verwendung einer größeren der Bestellung beraten. - Seite 30 Wasserheizgeräte...
-
Seite 31: Zubehörteile
Zubehörteile 5 Zubehörteile Bild 7: Brennluft- und Abgassystem Bild 8: Heizluftsystem... -
Seite 32: Bild 9: Wassersystem
Zubehörteile Bild 9: Wassersystem Bild 10: Elektrische Teile / Komfortzubehör...
