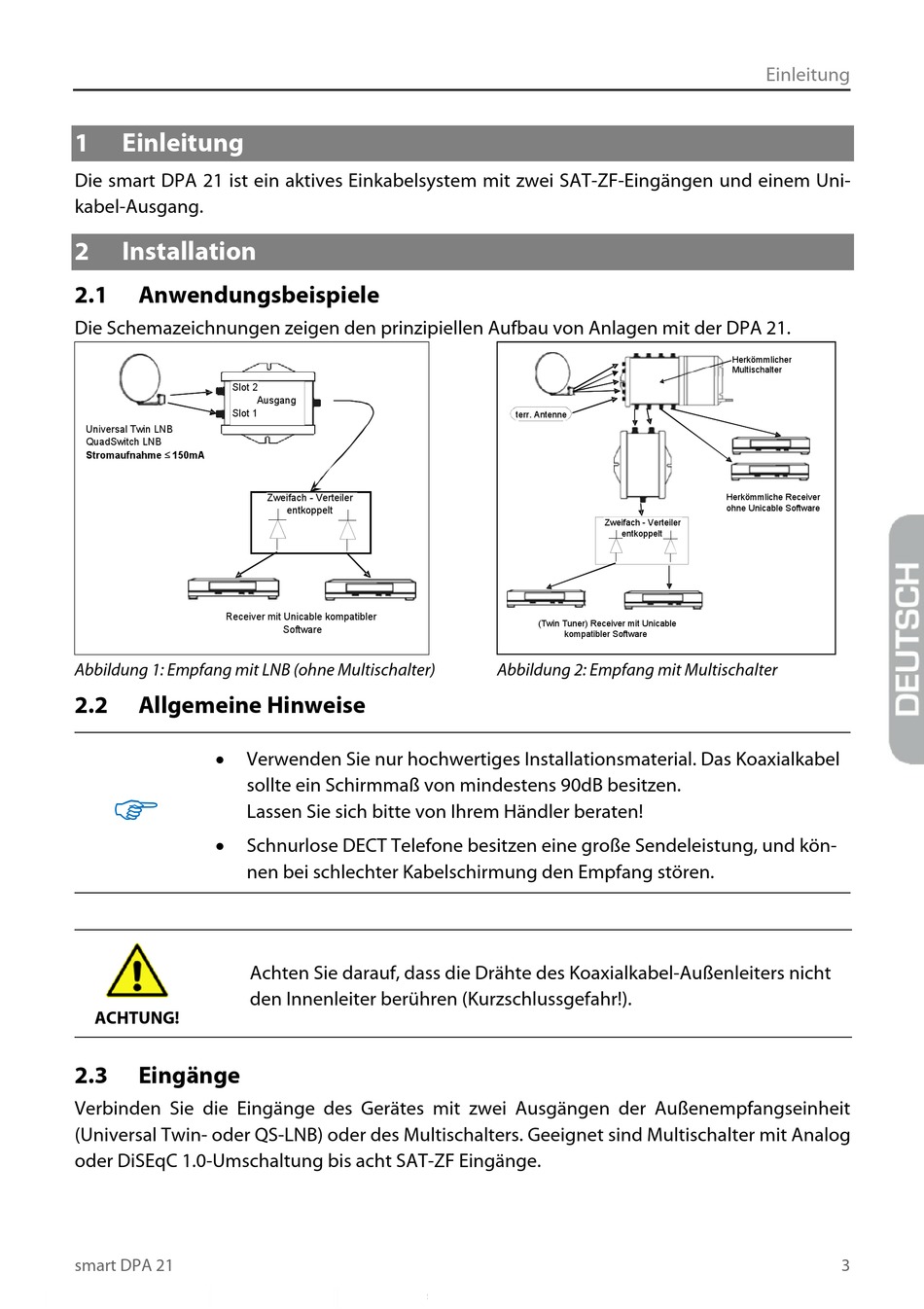

1
Einleitung
Die smart DPA 21 ist ein aktives Einkabelsystem mit zwei SAT-ZF-Eingängen und einem Uni-
kabel-Ausgang.
2
Installation
2.1
Anwendungsbeispiele
Die Schemazeichnungen zeigen den prinzipiellen Aufbau von Anlagen mit der DPA 21.
Slot 2
Slot 1
Universal Twin LNB
QuadSwitch LNB
Stromaufnahme 150mA
Receiver mit Unicable kompatibler
Abbildung 1: Empfang mit LNB (ohne Multischalter)
2.2
Allgemeine Hinweise
Verwenden Sie nur hochwertiges Installationsmaterial. Das Koaxialkabel
sollte ein Schirmmaß von mindestens 90dB besitzen.
Lassen Sie sich bitte von Ihrem Händler beraten!
Schnurlose DECT Telefone besitzen eine große Sendeleistung, und kön-
nen bei schlechter Kabelschirmung den Empfang stören.
ACHTUNG!
2.3
Eingänge
Verbinden Sie die Eingänge des Gerätes mit zwei Ausgängen der Außenempfangseinheit
(Universal Twin- oder QS-LNB) oder des Multischalters. Geeignet sind Multischalter mit Analog
oder DiSEqC 1.0-Umschaltung bis acht SAT-ZF Eingänge.
smart DPA 21
Ausgang
Zweifach - Verteiler
entkoppelt
Software
Achten Sie darauf, dass die Drähte des Koaxialkabel-Außenleiters nicht
den Innenleiter berühren (Kurzschlussgefahr!).
terr. Antenne
Zweifach - Verteiler
entkoppelt
(Twin Tuner) Receiver mit Unicable
kompatibler Software
Abbildung 2: Empfang mit Multischalter
Einleitung
Herkömmlicher
Multischalter
Herkömmliche Receiver
ohne Unicable Software
3
