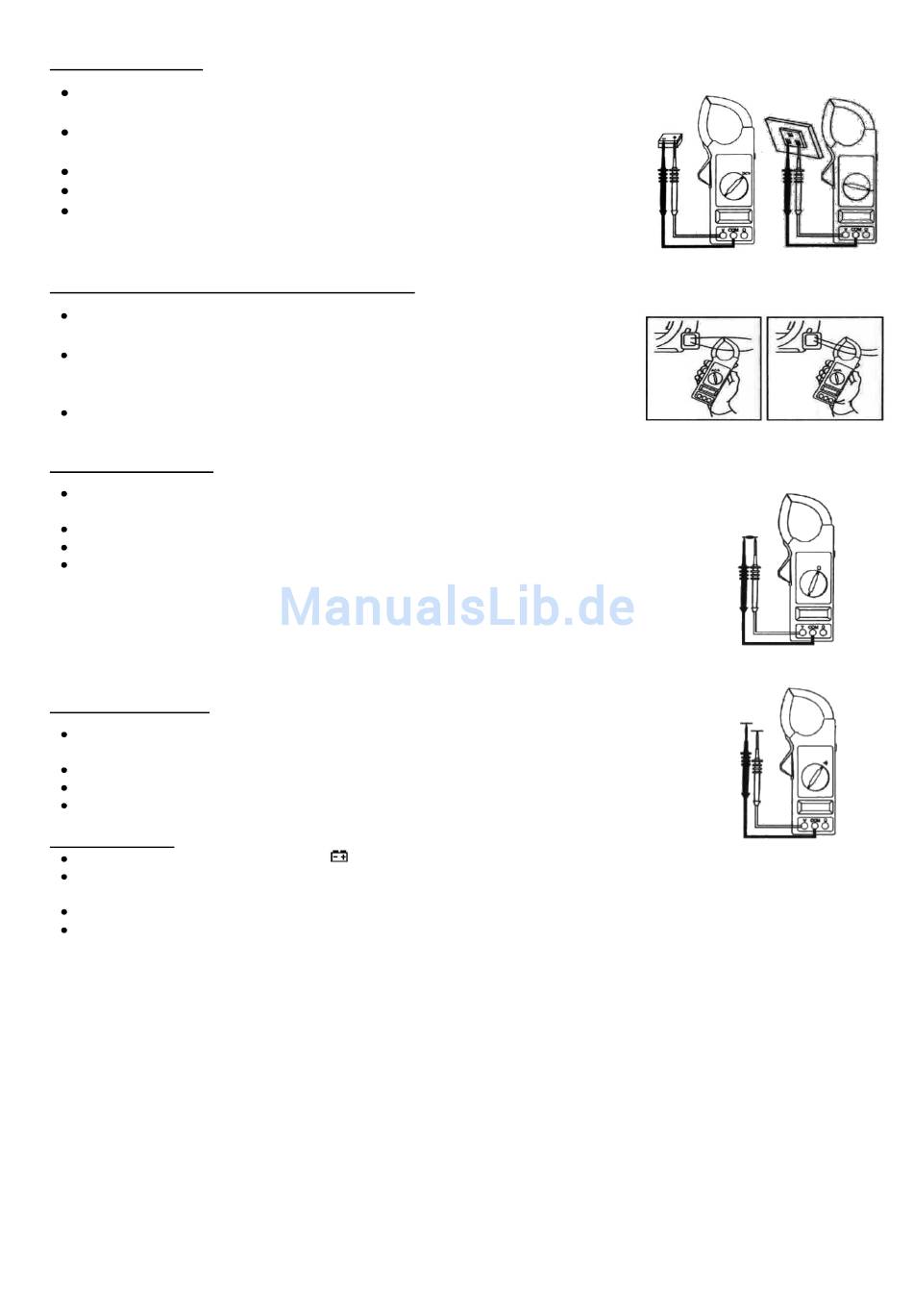

Spannungsmessung:
Verbinden Sie die schwarze Messleitung mit der „COM" Buchse und die rote
Messleitung mit der V „Volt" Buchse.
Schalten Sie den Wahlschalter in den richtigen Messbereich der
Voltmessung.
Verbinden Sie jetzt das andere Ende der Messleitungen mit dem Testobjekt.
Jetzt können Sie die gemessene Spannung am Display ablesen.
Bei falscher Polarität tauschen Sie bitte die Testleitungen.
Hinweis!: Um elektrischen Schock oder Defekt zu vermeiden, messen
Sie bitte keine Spannungen die höher als 250V sind!
Strommessung mit integrierter Strommesszange:
Schalten Sie den Wahlschalter auf den
Amperemessung
.
Ist der zu messende Amperewert generell überhaupt nicht bekannt, so
schalten Sie zunächst den Wahlschalter in den größten Ampere Messbereich
(600A) und schalten gegebenenfalls herunter auf (200A).
Wichtig: Zur Messung wird immer nur ein Kabel in die Strommesszange
eingespannt!
Widerstandsmessung:
Verbinden Sie die schwarze Messleitung mit der „COM" Buchse und die rote Messleitung mit
der Ω „OHM" Buchse.
Schalten Sie den Wahlschalter in den richtigen Messbereich der Widerstandsmessung.
Verbinden Sie die anderen Enden der Messleitungen mit dem Testobjekt.
Jetzt können Sie den Widerstandswert am Display ablesen.
Hinweis: Bitte beachten Sie dass bei Messungen oberhalb von 1MΩ das
Messgerät ein paar Sekunden bis zur stabilen Anzeige des Widerstandes braucht.
Hinweis: Um elektrischen Schlag und Defekt des Gerätes zu vermeiden, sorgen
Sie bitte dafür dass die zu messenden Baugruppen spannungsfrei sind!
Durchgangsmessung:
Verbinden Sie die schwarze Messleitung mit der „COM" Buchse und die rote
Messleitung mit der Ω „OHM" Buchse.
Schalten Sie den Wahlschalter in den Messbereich der Durchgangsmessung (2000Ω).
Verbinden Sie die Messleitungen mit dem Testobjekt.
Ist der Widerstand kleiner als 50Ω wird der eingebaute Summer ertönen.
Batteriewechsel:
Wird im Display das Batteriesymbol
Zum Öffnen des Batteriefaches drehen Sie bitte mit einem passenden
Schraubendreher die Schlitzschraube gegen den Uhrzeigersinn um 90°.
Jetzt können Sie das Batteriefach öffnen.
Bitte nutzen Sie nur hochwertige Alkaline Batterien und beachten Sie die Polung.
richtigen Messbereich der
angezeigt sollten Sie die Batterie tauschen.
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig
Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
649-544
