Inhaltszusammenfassung für YASKAWA VIPA System 300

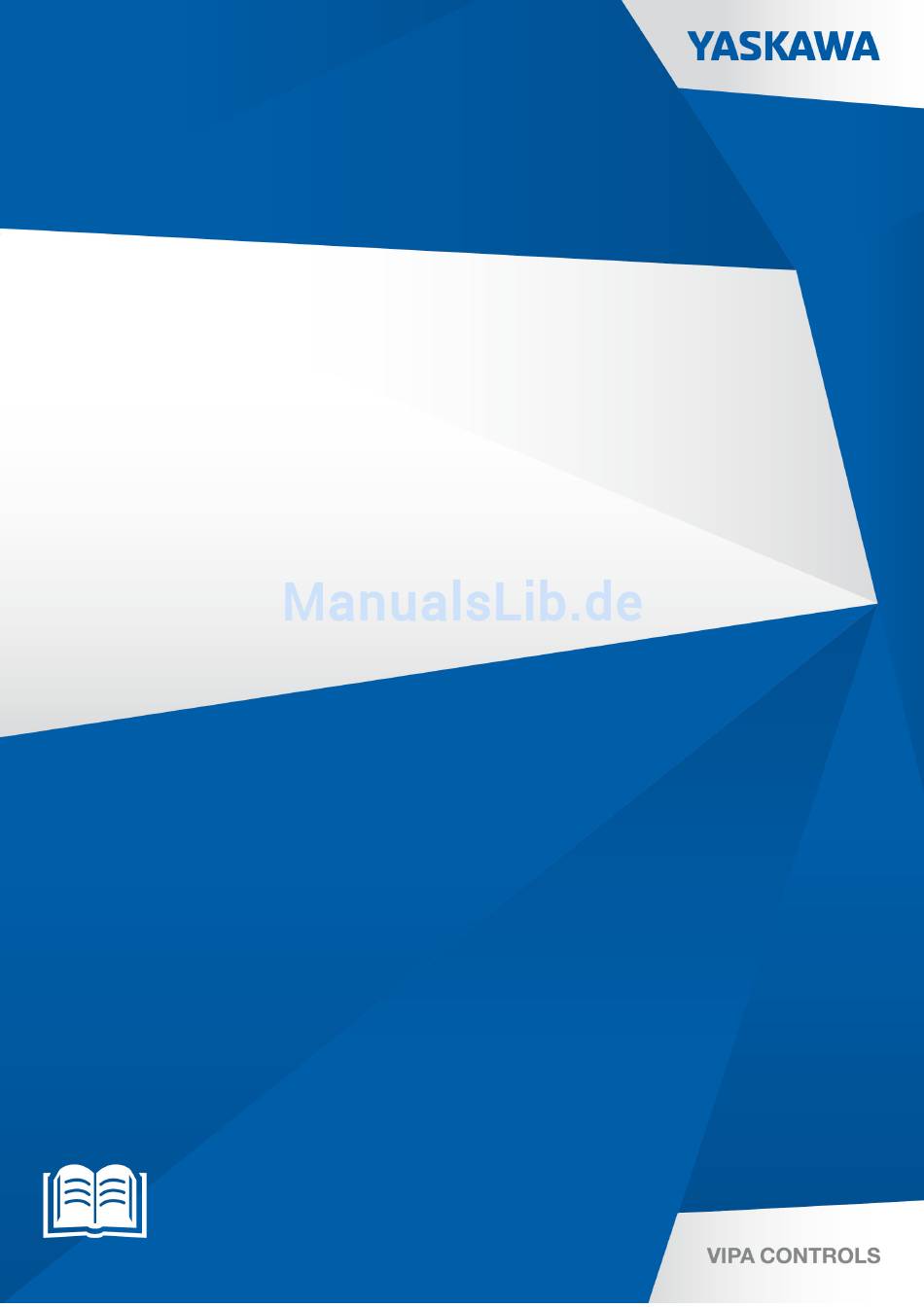

- Seite 1 VIPA System 300 PS | 307-1xA00 | Handbuch HB130 | PS | 307-1xA00 | de | 18-01 PS 307 www.vipa.com/de/service-support/handbuch...
- Seite 2 VIPA GmbH Ohmstr. 4 91074 Herzogenaurach Telefon: +49 9132 744-0 Telefax: +49 9132 744-1864 E-Mail: info@vipa.com Internet: www.vipa.com 307-1xA00_000_PS,1,DE - © 2018...
-
Seite 3: Inhaltsverzeichnis
VIPA System 300 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines......................4 1.1 Copyright © VIPA GmbH ................. 4 1.2 Über dieses Handbuch..................5 1.3 Sicherheitshinweise..................6 Montage- und Aufbaurichtlinien................7 2.1 Sicherheitshinweis für den Benutzer..............7 2.2 Einbaumaße..................... 8 2.3 Montage auf Profilschiene................9 2.4 Verdrahtung.................... -
Seite 4: Allgemeines
VIPA System 300 Allgemeines Copyright © VIPA GmbH Allgemeines 1.1 Copyright © VIPA GmbH All Rights Reserved Dieses Dokument enthält geschützte Informationen von VIPA und darf außer in Überein- stimmung mit anwendbaren Vereinbarungen weder offengelegt noch benutzt werden. Dieses Material ist durch Urheberrechtsgesetze geschützt. Ohne schriftliches Einver- ständnis von VIPA und dem Besitzer dieses Materials darf dieses Material weder repro-... -
Seite 5: Über Dieses Handbuch
VIPA System 300 Allgemeines Über dieses Handbuch Dokument-Support Wenden Sie sich an Ihre Landesvertretung der VIPA GmbH, wenn Sie Fehler anzeigen oder inhaltliche Fragen zu diesem Dokument stellen möchten. Ist eine solche Stelle nicht erreichbar, können Sie VIPA über folgenden Kontakt erreichen: VIPA GmbH, Ohmstraße 4, 91074 Herzogenaurach, Germany... -
Seite 6: Sicherheitshinweise
VIPA System 300 Allgemeines Sicherheitshinweise VORSICHT! Bei Nichtbefolgen sind Sachschäden möglich. Zusätzliche Informationen und nützliche Tipps. 1.3 Sicherheitshinweise Bestimmungsgemäße Ver- Das System ist konstruiert und gefertigt für: wendung Kommunikation und Prozesskontrolle Allgemeine Steuerungs- und Automatisierungsaufgaben den industriellen Einsatz den Betrieb innerhalb der in den technischen Daten spezifizierten Umgebungsbedin-... -
Seite 7: Montage- Und Aufbaurichtlinien
VIPA System 300 Montage- und Aufbaurichtlinien Sicherheitshinweis für den Benutzer Montage- und Aufbaurichtlinien 2.1 Sicherheitshinweis für den Benutzer Handhabung elektrosta- VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS-Technik bestückt. tisch gefährdeter Bau- Diese Bauelemente sind hoch empfindlich gegenüber Überspannungen, die z.B. bei gruppen elektrostatischer Entladung entstehen. -
Seite 8: Einbaumaße
VIPA System 300 Montage- und Aufbaurichtlinien Einbaumaße 2.2 Einbaumaße Maße Grundgehäuse 1fach breit (BxHxT) in mm: 40 x 125 x 120 2fach breit (BxHxT) in mm: 80 x 125 x 120 3fach breit (BxHxT) in mm: 120 x 125 x 120 Montagemaße... -
Seite 9: Montage Auf Profilschiene
VIPA System 300 Montage- und Aufbaurichtlinien Montage auf Profilschiene 2.3 Montage auf Profilschiene Allgemein Die einzelnen Module werden direkt auf eine Profilschiene montiert und über den Rück- wandbus-Verbinder verbunden. Vor der Montage ist der Rückwandbus-Verbinder von hinten an das Modul zu stecken. Die Rückwandbus-Verbinder sind im Lieferumfang der Peripherie-Module enthalten. - Seite 10 VIPA System 300 Montage- und Aufbaurichtlinien Montage auf Profilschiene Montagemöglichkeiten Beachten Sie bitte die hierbei zulässigen Umgebungstemperaturen: waagrechter Aufbau: von 0 bis 60°C senkrechter Aufbau: von 0 bis 40°C Der waagrechte Aufbau beginnt immer links mit der Stromversorgung und der CPU, rechts daneben werden die Peripherie-Module gesteckt.
-
Seite 11: Verdrahtung
VIPA System 300 Montage- und Aufbaurichtlinien Verdrahtung VORSICHT! – Die Spannungsversorgungen sind vor dem Beginn von Installations- und Instandhaltungsarbeiten unbedingt freizuschalten, d.h. vor Arbeiten an einer Spannungsversorgung oder an der Zuleitung, ist die Spannungszuführung stromlos zu schalten (Stecker ziehen, bei Festanschluss ist die zugehörige Sicherung abzuschalten)! - Seite 12 VIPA System 300 Montage- und Aufbaurichtlinien Verdrahtung Die nebenstehende Abfolge stellt die Schritte der Verdrahtung in der Draufsicht dar. Sie können Drähte mit einem Querschnitt von 0,08mm bis 2,5mm anschließen. Es können sowohl flexible Litzen ohne Aderendhülse als auch starre Leiter verwendet werden.
-
Seite 13: Aufbaurichtlinien
VIPA System 300 Montage- und Aufbaurichtlinien Aufbaurichtlinien 2.5 Aufbaurichtlinien Allgemeines Die Aufbaurichtlinien enthalten Informationen über den störsicheren Aufbau eines SPS- Systems. Es werden die Wege beschrieben, wie Störungen in Ihre Steuerung gelangen können, wie die elektromagnetische Verträglichkeit (EMV) sicher gestellt werden kann und wie bei der Schirmung vorzugehen ist. - Seite 14 VIPA System 300 Montage- und Aufbaurichtlinien Aufbaurichtlinien Achten Sie auf die einwandfreie Befestigung der Leitungsschirme. – Datenleitungen sind geschirmt zu verlegen. – Analogleitungen sind geschirmt zu verlegen. Bei der Übertragung von Signalen mit kleinen Amplituden kann das einseitige Auflegen des Schirms vorteilhaft sein.
- Seite 15 VIPA System 300 Montage- und Aufbaurichtlinien Aufbaurichtlinien VORSICHT! Bitte bei der Montage beachten! Bei Potenzialdifferenzen zwischen den Erdungspunkten kann über den beidseitig angeschlossenen Schirm ein Ausgleichsstrom fließen. Abhilfe: Potenzialausgleichsleitung. HB130 | PS | 307-1xA00 | de | 18-01...
-
Seite 16: Allgemeine Daten
VIPA System 300 Montage- und Aufbaurichtlinien Allgemeine Daten 2.6 Allgemeine Daten Konformität und Approbation Konformität 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie Approbation Siehe Technische Daten Sonstiges RoHS 2011/65/EU Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Personenschutz und Geräteschutz... - Seite 17 VIPA System 300 Montage- und Aufbaurichtlinien Allgemeine Daten Montagebedingungen Einbauort Im Schaltschrank Einbaulage Horizontal und vertikal Norm Bemerkungen Störaussendung EN 61000-6-4 Class A (Industriebereich) Störfestigkeit EN 61000-6-2 Industriebereich Zone B EN 61000-4-2 8kV bei Luftentladung (Schärfegrad 3), 4kV bei Kontaktentladung (Schärfegrad 2) EN 61000-4-3 HF-Einstrahlung (Gehäuse)
-
Seite 18: Spannungsversorgung Ps 307
VIPA System 300 Spannungsversorgung PS 307 Sicherheitshinweise Spannungsversorgung PS 307 3.1 Sicherheitshinweise Bestimmungsgemäße Ver- Die Spannungsversorgungen sind konstruiert und gefertigt: wendung zur DC 24V-Versorgung von System 300 Komponenten. für den Einbau zusammen mit System 300 Komponenten auf einer Trageschiene. für den Einbau in einen Schaltschrank mit ausreichender Lüftung. -
Seite 19: Systemübersicht
VIPA System 300 Spannungsversorgung PS 307 Systemübersicht 3.2 Systemübersicht Spannungsversorgungen Die hier vorgestellten Spannungsversorgungen System 300 besitzen einen einstellbaren AC 120/230V-Eingang und bieten eine Ausgangsspannung von DC 24V. Je nach Modul erfolgt die Spannungsanpassung über einen 120/230V-Umschalter oder automatisch stu- fenlos von AC 100...240V. -
Seite 20: Ps 307-1Ba00
VIPA System 300 Spannungsversorgung PS 307 PS 307-1BA00 3.3 PS 307-1BA00 Eigenschaften Ausgangsstrom 2,5A Ausgangsnennspannung DC 24V Anschluss an einphasiges Wechselspannungsnetz Wide-Range-Input AC 100...240V ohne manuelle Umschaltung Schutz gegen Kurzschluss, Überlast und Leerlauf Einsetzbar zusammen mit dem System 300 auf Tragschiene Sichere elektrische Trennung nach EN 60950 Übertemperaturschutz... - Seite 21 VIPA System 300 Spannungsversorgung PS 307 PS 307-1BA00 Aufbau LED Statusanzeige ON/OFF-Schalter Folgende Komponenten befinden sich unter einer Klappe: AC IN 100 ... 240V DC OUT 24V, 2,5A VORSICHT! – Die Spannungsversorgungen sind vor dem Beginn von Installations- und Instandhaltungsarbeiten unbedingt freizuschalten, d.h. vor Arbeiten an einer Spannungsversorgung oder an der Zuleitung, ist die Spannungszuführung stromlos zu schalten (Stecker ziehen, bei...
-
Seite 22: Bedeutung
VIPA System 300 Spannungsversorgung PS 307 PS 307-1BA00 Ausgang DC 24V, 2,5A Hier können Sie an zwei Anschlüssen System 300 Module anschließen, die extern mit DC 24V zu versorgen sind. Beide Ausgänge sind kurzschlusssicher und haben je eine Ausgangsspannung von DC 24V bei einem Summenstrom von max. 2,5A. -
Seite 23: Technische Daten
VIPA System 300 Spannungsversorgung PS 307 PS 307-1BA00 > Technische Daten 3.3.1 Technische Daten Artikelnr. 307-1BA00 Bezeichnung PS 307 SPEED-Bus Technische Daten Netzteil Eingangsspannung (Nennwert) AC 100...240 V Eingangsspannung (zulässiger Bereich) AC 100...240 V Netzfrequenz (Nennwert) 50...60 Hz Netzfrequenz (zulässiger Bereich) 47...63 Hz... -
Seite 24: Umgebungsbedingungen
VIPA System 300 Spannungsversorgung PS 307 PS 307-1BA00 > Technische Daten Artikelnr. 307-1BA00 Gewicht Netto 310 g Gewicht inklusive Zubehör Gewicht Brutto Umgebungsbedingungen Betriebstemperatur 0 °C bis 60 °C Lagertemperatur -25 °C bis 70 °C Zertifizierungen Zertifizierung nach UL Zertifizierung nach KC... -
Seite 25: Ps 307-1Ea00
VIPA System 300 Spannungsversorgung PS 307 PS 307-1EA00 3.4 PS 307-1EA00 Eigenschaften Ausgangsstrom 5A Ausgangsnennspannung DC 24V Anschluss an einphasiges Wechselspannungsnetz AC 120/230V, 60/50Hz (umschaltbar) Schutz gegen Kurzschluss, Überlast und Leerlauf Einsetzbar zusammen mit dem System 300 auf Tragschiene Sichere elektrische Trennung nach EN 60950... - Seite 26 VIPA System 300 Spannungsversorgung PS 307 PS 307-1EA00 Aufbau LED Statusanzeige Netzspannungswahlschalter AC 120/230V ON/OFF-Schalter Folgende Komponenten befinden sich unter einer Klappe: AC IN 120/230V Zugentlastung DC OUT 24V, 5A VORSICHT! – Die Spannungsversorgungen sind vor dem Beginn von Installations- und Instandhaltungsarbeiten unbedingt freizuschalten, d.h.
- Seite 27 VIPA System 300 Spannungsversorgung PS 307 PS 307-1EA00 Netzspannungswahl- schalter Standardmäßig ist die Spannungsversorgung auf AC 230V Eingangsspannung einge- stellt. Zur Umschaltung auf AC 120V dient der Netzspannungswahlschalter, der sich auf der Frontseite der Spannungsversorgung befindet. Entfernen Sie hierzu mittels eines Schraubendrehers die transparente Kunststoffab- deckung.
- Seite 28 VIPA System 300 Spannungsversorgung PS 307 PS 307-1EA00 Auf der Front der Spannungsversorgung befindet sich eine mit "DC 24V" beschriftete grüne LED, die der Fehlerdiagnose dient. Folgende Zustände können angezeigt werden: Bedeutung grün Es liegt keine Störung vor und die DC 24V-Spannungsversorgung ist sichergestellt.
-
Seite 29: Technische Daten
VIPA System 300 Spannungsversorgung PS 307 PS 307-1EA00 > Technische Daten 3.4.1 Technische Daten Artikelnr. 307-1EA00 Bezeichnung PS 307 SPEED-Bus Technische Daten Netzteil Eingangsspannung (Nennwert) AC 120/230 V Eingangsspannung (zulässiger Bereich) AC 90...132/180...264 V Netzfrequenz (Nennwert) 50...60 Hz Netzfrequenz (zulässiger Bereich) 47...63 Hz... - Seite 30 VIPA System 300 Spannungsversorgung PS 307 PS 307-1EA00 > Technische Daten Artikelnr. 307-1EA00 Gewicht Netto 610 g Gewicht inklusive Zubehör Gewicht Brutto Umgebungsbedingungen Betriebstemperatur 0 °C bis 60 °C Lagertemperatur -25 °C bis 70 °C Zertifizierungen Zertifizierung nach UL Zertifizierung nach KC...
-
Seite 31: Ps 307-1Ka00
VIPA System 300 Spannungsversorgung PS 307 PS 307-1KA00 3.5 PS 307-1KA00 Eigenschaften Ausgangsstrom 10A Ausgangsnennspannung DC 24V Anschluss an einphasiges Wechselspannungsnetz AC 120/230V, 60/50Hz (umschaltbar) Schutz gegen Kurzschluss, Überlast und Leerlauf Einsetzbar zusammen mit dem System 300 auf Tragschiene Sichere elektrische Trennung nach EN 60950... - Seite 32 VIPA System 300 Spannungsversorgung PS 307 PS 307-1KA00 VORSICHT! – Die Spannungsversorgungen sind vor dem Beginn von Installations- und Instandhaltungsarbeiten unbedingt freizuschalten, d.h. vor Arbeiten an einer Spannungsversorgung oder an der Zuleitung, ist die Spannungszuführung stromlos zu schalten (Stecker ziehen, bei Festanschluss ist die zugehörige Sicherung abzuschalten)!
- Seite 33 VIPA System 300 Spannungsversorgung PS 307 PS 307-1KA00 Netzspannungswahl- schalter Standardmäßig ist die Spannungsversorgung auf AC 230V Eingangsspannung einge- stellt. Zur Umschaltung auf AC 120V dient der Netzspannungswahlschalter, der sich auf der Frontseite der Spannungsversorgung befindet. Entfernen Sie hierzu mittels eines Schraubendrehers die transparente Kunststoffab- deckung.
- Seite 34 VIPA System 300 Spannungsversorgung PS 307 PS 307-1KA00 Auf der Front der Spannungsversorgung befindet sich eine mit "DC 24V" beschriftete grüne LED, die der Fehlerdiagnose dient. Folgende Zustände können angezeigt werden: Bedeutung grün Es liegt keine Störung vor und die DC 24V-Spannungsversorgung ist sichergestellt.
-
Seite 35: Technische Daten
VIPA System 300 Spannungsversorgung PS 307 PS 307-1KA00 > Technische Daten 3.5.1 Technische Daten Artikelnr. 307-1KA00 Bezeichnung PS 307 SPEED-Bus Technische Daten Netzteil Eingangsspannung (Nennwert) AC 120/230 V Eingangsspannung (zulässiger Bereich) AC 90...132/180...264 V Netzfrequenz (Nennwert) 50...60 Hz Netzfrequenz (zulässiger Bereich) 47...63 Hz... - Seite 36 VIPA System 300 Spannungsversorgung PS 307 PS 307-1KA00 > Technische Daten Artikelnr. 307-1KA00 Gewicht Netto 1110 g Gewicht inklusive Zubehör Gewicht Brutto Umgebungsbedingungen Betriebstemperatur 0 °C bis 60 °C Lagertemperatur -25 °C bis 70 °C Zertifizierungen Zertifizierung nach UL Zertifizierung nach KC...
