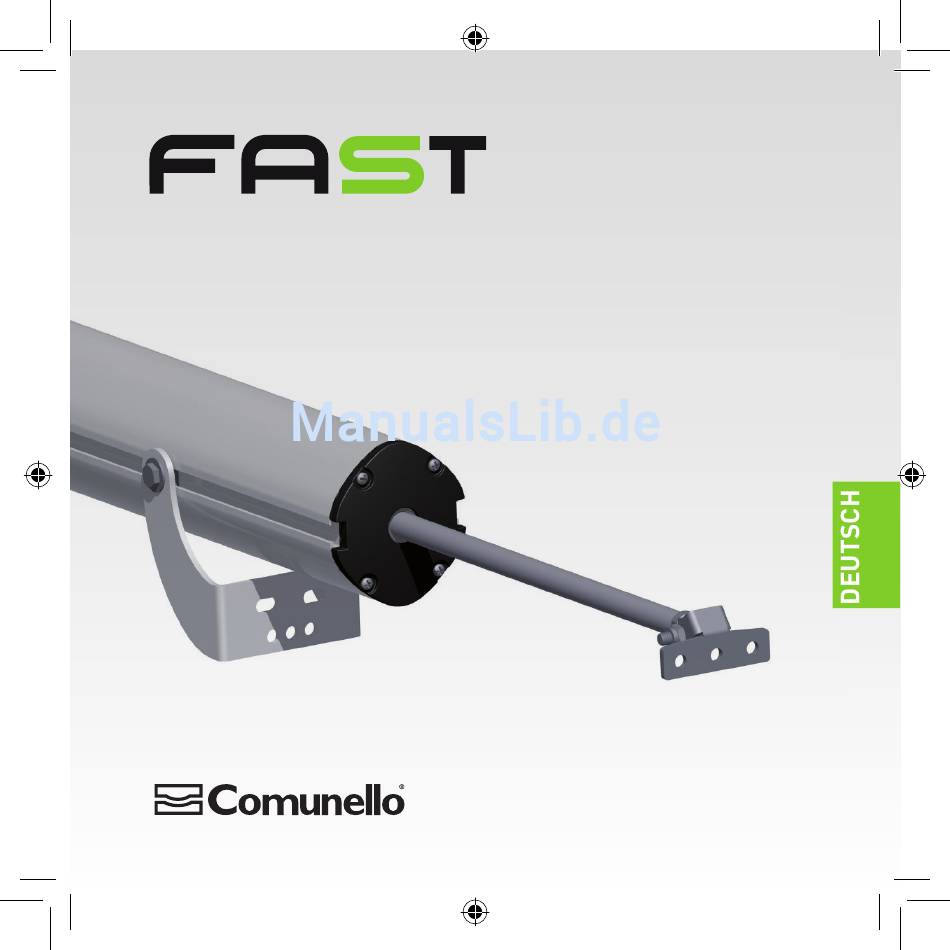

- Seite 1 Italian Movements...
-
Seite 2: Inhaltsverzeichnis
INDICE ALLGEMEINE INFORMATIONEN Seite 3 1.1 Einführung zu diesem Handbuch Sicherheit Seite 3 TECHNISCHE DATEN Seite 5 3.1 Tabelle der technischen Daten und CE-Kennzeichnung Spindelantrieb Seite 6 4.1 Versorgungsarten 4.2 Berechnung der notwendigen Kraft 4.3 Verpackung und notwendige Montageinstrumente des Spindelantriebs Montage Seite 7 5.1 Montagereihenfolge... -
Seite 3: Allgemeine Informationen
Montageanweisungen berücksichtigen. Durch einen unsachgemäßen Gebrauch oder einen unkorrekten Betrieb bzw. eine falsche Montage können das System oder andere Gegenstände beschädigt und/oder Personen verletzt werden. Die Installationsanleitung finden Sie auch auf der offiziellen Webseite http://www.comunello.com/mowin 2. SICHERHEIT Dieses Montagehandbuch wendet sich ausschließlich an kompetentes Fachpersonal. - Seite 4 Man soll auf die Kinder aufpassen, um sich zu vergewissern, dass sie mit dem Gerät nicht spielen. Der Spindelantrieb Fast ist einzig und ausschließlich für den Zweck vorgesehen, für den er konzipiert wurde: der Hersteller ist nicht für Schäden durch eine unsachgemäße Verwendung verantwortlich. Der Spindelantrieb ist nur zur internen Montage vorgesehen;...
-
Seite 5: Technische Daten
Richtlinie des Geräts vorgeschrieben sind. Das CE-Zeichen ist als Klebekennzeichen an der Außenseite des Geräts angebracht; einige der in der nachfolgenden Tabelle angegebenen Daten sind dort aufgelistet: FAST 50/160 FAST 50/200 FAST 50/300 FAST 50/400... -
Seite 6: Spindelantrieb
SPINDELANTRIEB Versorgungsarten Der Spindelantrieb Fast kann mit Netzspannung von 230 VAC (50Hz) betrieben werden (Toleranz ±10%), mit 3-Kabel-Versorgungsleitung: HELLBLAU, Erdung; SCHWARZ, offene Phase; BRAUN, geschlossene Phase. Berechnung der notwendigen Kraft Symbolik F = geforderte Öffnungskraft Messeinheit kg (Kilogramm) P = Gewicht des Fensters (nur der zu öffnende Teil) Messeinheit kg (Kilogramm) C = Öffnungshub des Spindelantriebs Messeinheit cm (Zentimeter) -
Seite 7: Montage
MONTAGE Blende für Klappenfenster: Befestigungsmaße und -bohrungen 15.5 15.5 Filo serramento Filo serramento 10 10 10 10 Sonnenschutzlamellen: Befestigungsmaße und -bohrungen 15.5 15.5 Filo serramento Filo serramento Montagereihenfolge Überprüfen, dass die notwendige Öffnungs-/Schließkraft (berechnet anhand der Tabelle laut Punkt 5.2) niedriger oder gleich dem Wert ist, der in der DATENTABELLE angegeben ist. - Seite 8 Blende für Klappenfenster: Art Sonnenschutzlamellen: Art ACHTUNG - Bei einer Kippöffnung darauf achten, dass Begrenzungsarme vorhanden sind, die ein zufälli- ges Herabfallen des Fensters auffangen können. Blende für Klappenfenster: Sonnenschutzlamellen: Mit einem Bleistift die Position der Mit dem Bleistift die Mittellinie “X” am Fenster ziehen. Bohrungen zur Befestigung am Haltebügel anzeichnen.
- Seite 9 Blende für Klappenfenster: Zu benutzendes Zubehör Sonnenschutzlamellen: Zu benutzendes Zubehör Dazu entweder die mitgelieferte Schablone oder die aus Seite 7 angegebenen Quoten benutzen. Die Bügel und Befestigungen mit geeigneten Schrauben befestigen.
- Seite 10 Blende für Klappenfenster: Sonnenschutzlamellen Die Rückhalteschrauben in die entsprechenden Bohrungen des Haltebügels einsetzen. Nun die Schrauben in die T-Platten eindrehen, sie jedoch nicht festzuziehen. Den Spindelantrieb in die soeben eingeschraubten Platten einsetzen. Die Schrauben nicht vollständig an den Platten festziehen.
- Seite 11 Blende für Klappenfenster: Sonnenschutzlamellen Den Spindelantrieb der Befestigung nähern und ihn auf den Platten so verschieben, dass sich die Bohrung der Öse (auf dem Stil aufgeschraubt) mit der seitlichen Bohrung der Befestigung deckt. Die Stange unter zur Hilfenahme der mitgelieferten passenden Schraube/Mutter mit der Befestigung verbinden. Bevor die Schrauben vollständig an den Platten festziehen, bewegen Sie den Antriebskörper, um die richtige Komprimierung der Dichtung und/oder die perfekte Fensterverschluss sicherzustellen.
-
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss Das Gerät entsprechend der vom Spindelantrieb geforderten Spannung verkabeln (siehe Etikett auf dem Produkt); dazu den nachfolgenden Plan berücksichtigen. Versorgung 230VAC Gelb/Grün Masse Blau oder Grau Nulleiter Schwarz Phase / offen Braun Phase / geschlossen Elektrische Verkabelung 230VAC itch 1 Dip-switch 2 os.1... -
Seite 13: Wartung, Handeln Im Notfall, Reinigung
Montage beendet 6. WARTUNG, HANDELN IM NOTFALL, REINIGUNG Ggf. ist es notwendig, das Fenster manuell aus dem Spindelantrieb auszuhängen: aufgrund von fehlender Spannung, mechanischen Störungen, Wartung, Außenreinigung des Fensters. In diesen Fällen muss die Handlungsreihenfolge (siehe Seite 11) umgekehrt ausgeführt werden Es besteht AKUTE GEFAHR eines Herabfallens des Fensters: der Fensterflügel kann frei herabfallen, da er nicht mehr von der Stange gehalten wird Nach der Wartung und/oder Reinigung die Handlungsreihenfolge auf Seite 11 erneut ausführen. -
Seite 14: Faq (Häufige Fragen)
FAQ (häufige Fragen) Frage Ursache Behebung Überprüfen Sie den Zustand der Sicherungen und ob der Sicherungsschalter auf ON (angeschaltet) steht. Keine Spannung vorhanden Ein Kabel ist nicht angeschlossen. Warum funktioniert der Kontrollieren Sie die elektrischen Spindelantrieb nicht? Anschlüsse, die vom Schalter zum Spindelantrieb führen. -
Seite 15: Garantie
GARANTIE Der Hersteller garantiert für den ordnungsgemäßen Betrieb des Spindelantriebs. Er verpflichtet sich laut italienischem bürgerlichem Gesetzbuch, Art. 1490, zur Auswechslung defekter Teile, die aufgrund von Herstellungsfehlern oder Defekten bei der Produktion auftreten. Die Geräte- und Teilgarantie besitzt eine Dauer von 36 Monaten ab Kaufdatum. Die Garantie ist gültig, wenn der Käufer die Funktionsprüfung beim Kauf ausführen konnte und die festgelegten Zahlungsbedingungen erfüllt hat. -
Seite 16: Ce-Konformitätserklärung
CE-KENNZEICHNUNG KONFORMITÄTSERKLÄRUNG Der Hersteller Fratelli Comunello S.p.A., mit Sitz in Via Cassola 64, Rosà (Vi), Italien Erklärt unter eigener Haftung, dass der Fensterantrieb: • MFAST160H0B00 • MFAST200H0B00 • MFAST300H0B00 • MFAST400H0B00 Seriennummer und Baujahr: auf dem Typenschield. Beschreibung: elektromekanischer Stellantrieb für Fenster, Oberlichter, Kuppeln und Sonnen- schutzlamellen. - Seite 17 91300112 / VS. 01 / Print xx-xxxx Italian Movements Fratelli Comunello S.p.A., Via Cassola, 64 - 36027 Rosà (Vicenza), Italy. Tel. +39-0424.585.111 - Fax +39-0424.533417 www.comunello.com/mowin Italian Movements...
