Inhaltszusammenfassung für FAG SMARTY2.TARGET

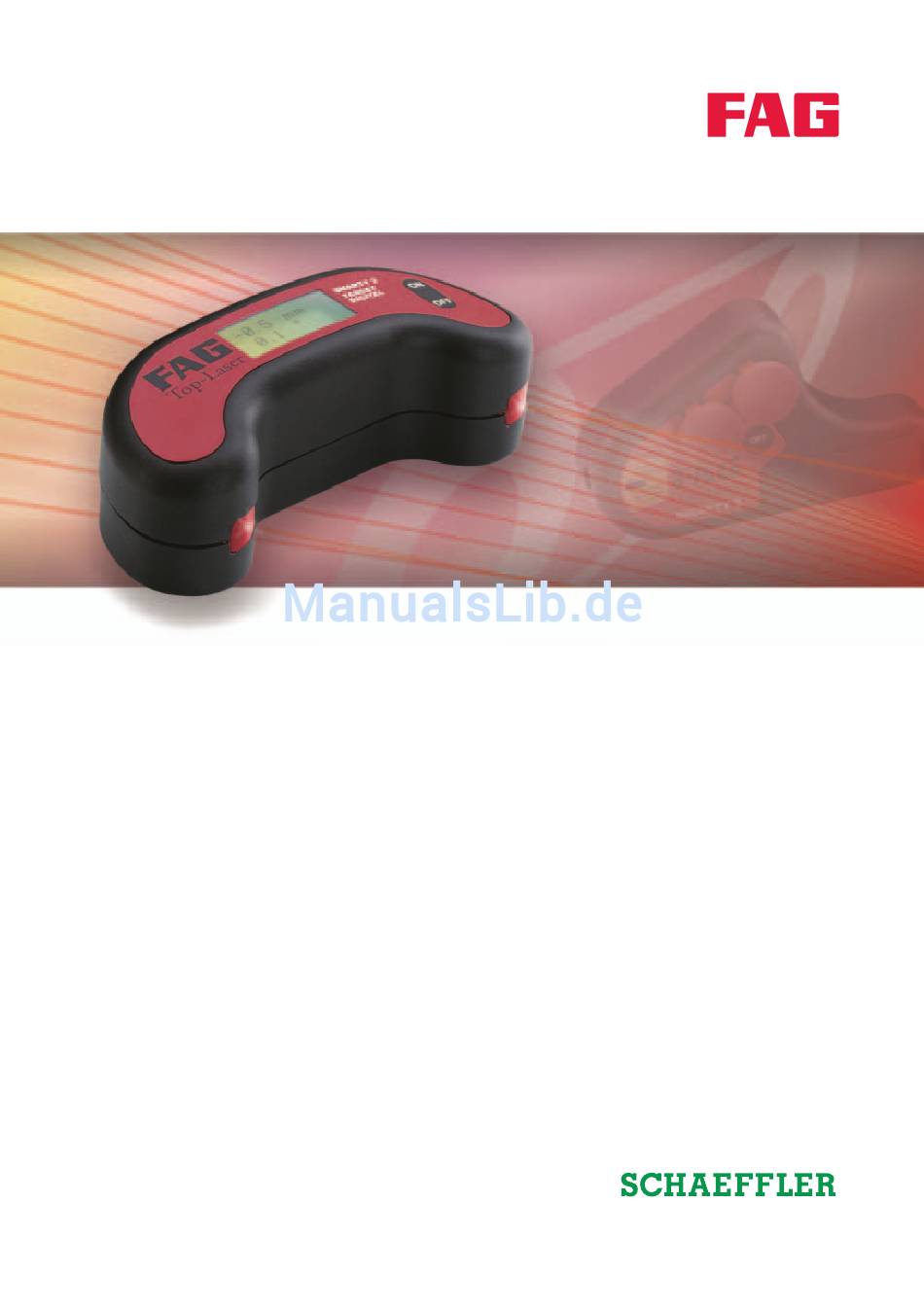

- Seite 1 Top-Laser SMARTY2.TARGET-DIGITAL Digitale Zielmarke Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Top-Laser SMARTY2.TARGET-DIGITAL Seite Merkmale Sicherheitshinweise..............3 Lieferumfang................3 Beschreibung Lasereinheit ................4 Digitale Zielmarke ..............4 Geräte in Betrieb Platzieren der Messvorrichtung ..........5 nehmen Display-Anzeige ................. 6 Verschiedene Scheibenbreiten........... 6 Vertikales Ausrichten ..............7 Horizontales Ausrichten ............. 8 Justieren der Zubehör .................. -
Seite 3: Merkmale Sicherheitshinweise
Top-Laser SMARTY2.TARGET-DIGITAL Merkmale Der FAG Top-Laser SMARTY2.TARGET-DIGITAL ist ein Messgerät zum Ausrichten von Riemenscheiben, Umlenkrollen und Ketten- rädern mit über 60 mm Durchmesser bei bis zu 3 m Messabstand. Durch die Ausrichtung entstehen weniger Vibrationen, der Verschleiß von Riemen, Riemenscheiben, Lagern und Dichtungen sinkt deutlich. -
Seite 4: Beschreibung
Top-Laser SMARTY2.TARGET-DIGITAL Beschreibung Das Messgerät Top-Laser SMARTY2.TARGET-DIGITAL besteht aus dem Messgerät Top-Laser SMARTY2 und einer Digitalen Zielmarke. Lasereinheit Laserstrahl- Austrittsöffnung Batteriefach magnetischer Bereich Bild 1 Messgerät, Vorder- und Rückseite Digitale Zielmarke Detektoröffnungen magnetische Bereiche ON- und OFF-Tasten Display Batteriefach Bild 2... -
Seite 5: Geräte In Betrieb Nehmen
Geräte in Betrieb Beide Geräte einschalten. Durch gleichzeitiges Drücken von „ON“ und „OFF“ rechts vom Display der Digitalen Zielmarke kann von nehmen „mm“ auf „Zoll“ umgeschaltet werden. Platzieren der Die Arbeitsschritte: ■ Messvorrichtung Magnetschutzplatten entfernen. ■ Das Messgerät an dem starren und die Digitale Zielmarke an dem justierbaren Abschnitt der Maschine befestigen, Bild 3. -
Seite 6: Verschiedene Scheibenbreiten
Top-Laser SMARTY2.TARGET-DIGITAL Display-Anzeige Auf dem Display der Digitalen Zielmarke werden oben der Parallel- versatz und unten der Winkel angezeigt, Bild 5. Parallelversatz (minus) Parallel- verschiebungswert Parallelversatz (plus) Bild 5 Beispiel Display-Anzeige Verschiedene Sind die beiden auszurichtenden Scheiben nicht gleich breit, Bild 6,... -
Seite 7: Vertikales Ausrichten
Vertikales Zur Kontrolle der Parallelität die Digitale Zielmarke vertikal auf der justierbaren Riemenscheibe anbringen, Bild 7. Ausrichten Der Laserstrahl muss auf die beiden Detektoröffnungen treffen. Eventuelle Winkelfehler mit Passplatten unter den Maschinenfüßen korrigieren. Fluchten die Riemenscheiben nicht (Parallelversatz), Maschinen- position mit Verstellschrauben ausrichten. Ist der Parallelversatz zu groß, muss die Riemenscheibe auf der Welle innerhalb der zulässigen Toleranz axial verschoben werden. -
Seite 8: Horizontales Ausrichten
Top-Laser SMARTY2.TARGET-DIGITAL Horizontales Digitale Zielmarke horizontal anbringen, Bild 8. Ausrichten Der Laserstrahl muss auf die beiden Detektoröffnungen treffen. Justierbaren Maschinenabschnitt mit Passplatten ausrichten. Zum Ausrichten eines Parallelversatzes und eines Höhenversatzes ist jeweils eine separate Messung erforderlich. Digitale Zielmarke Bereich des Laserstrahls Messgerät... -
Seite 9: Justieren Der Riemenspannung
Die empfohlene maximale Toleranz richtet sich nach dem Riemen- typ. Riemenspannung Die zulässige Winkelabweichung liegt im Extremfall unter 0,25°. Im Zweifelsfall gilt der im Konstruktionshandbuch vorgegebene Wert. Zubehör Zum Messen der Riemenspannung wird das Messgerät FAG Top-Laser TRUMMY2 empfohlen. Toleranzen Toleranzen – Winkelfehler max. zulässige mm/m mm/m mm/m Fehlausrichtung °... -
Seite 10: Technische Daten Lasereinheit
Top-Laser SMARTY2.TARGET-DIGITAL Technische Daten Lasereinheit Laser Lasereinheit Technische Angabe Laserstrahlwinkel 78° Laserklasse Ausgangsleistung 1 mW Wellenlänge des Lasers 635 nm bis 670 nm Temperaturbereich –10 °C bis +50 °C Batterie 1 AA R6 (1,5 V) Betriebsdauer 8 h (Dauerbetrieb) Gehäusewerkstoffe... -
Seite 11: Wartung
Wartung Bei Bedarf Gerät abschalten und Laseröffnung lediglich mit einem trockenen Tuch reinigen. Wird das Gerät über einen längeren Zeitraum nicht verwendet, Batterie entnehmen. Leere Batterien umweltgerecht entsorgen. Schaeffler Technologies BA 27... - Seite 12 GmbH & Co. KG und überprüft. Für eventuelle Fehler oder Unvollständigkeiten können wir jedoch Georg-Schäfer-Straße 30 97421 Schweinfurt keine Haftung übernehmen. Internet www.fag.de Technische Änderungen behalten wir E-Mail FAGinfo@schaeffler.com uns vor. In Deutschland: © Schaeffler Technologies GmbH & Co. KG...
