Fiamm Life iQTM Modular Series Gebrauchsanweisung Seite 4

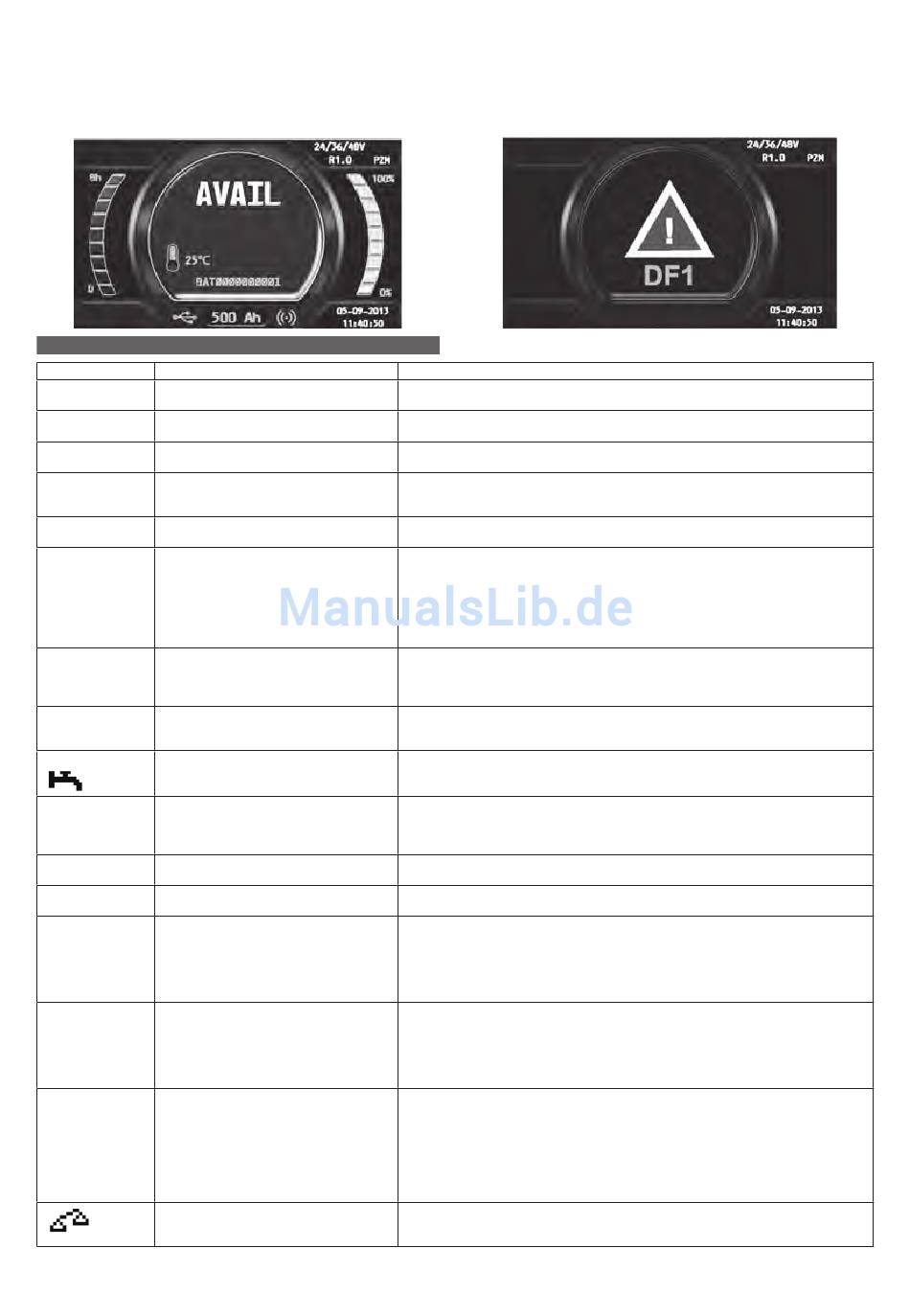

2. Ende des Ladevorgangs
Wenn das Ladegerät den Ladevorgang beendet hat, erscheint
die Meldung „AVIAL".
Das Ladegerät stoppen.
Nach dem Trennen der Steckvorrichtung ist die Batterie einsatz-
bereit.
FEhLERcoDES UND FEhLERMELDUNGEN
Fehler Ursache
DF-CUR Erscheint vor Anzeige eines DF1
Fehlers.
DF1* Ladegerätefehler.
Störung am Ladegeräteausgang.
DF2*
DF3* Falsche Batterie.
DF4 Batterie ist zu über 80 % ihrer Kapa-
zität entladen.
DF5 Batterie kontrollieren.
DF PUMP Fehler im Luftkreislauf des Elektro-
lytumwälzsystems.
TH* Wärmeproblem im Ladegerät, das
zu einer Unterbrechung des Lade-
vorgangs führt.
WATER LEVEL* Kritischer Elektrolyt-Füllstand in der
Batterie
Kritische Batterietemperatur.
BAT TEMP*
Suche, ob Wi-iQ auf Batterie vor-
IQ SCAN
handen ist.
IQ LINK Wi-iQ-Verbindung zum Ladegerät
herstellen.
MOD TH Anzeige alternierend mit Lade-
parameteranzeige - ein oder mehrere
Module im thermischen Fehler - der
Ladevorgang wird fortgesetzt - Das
(die) fehlerhafte(n) Modul(e) wird
(werden) angezeigt + rote LED blinkt.
MOD DFC Ladeparameter abwechseln - ein
oder mehrere Module im DF1-
Fehler - der Ladevorgang wird fort-
gesetzt - Das (die) fehlerhafte(n)
Modul(e) wird (werden) angezeigt
+ rote LED blinkt.
DEF ID Fehler der zur Abschaltung führt -
ein oder mehrere Module sind mit
der Ladegeräte-Konfiguration nicht
kompatibel
Ladegerät mit einem 48V-Modul).
Ein Modul wurde möglicherweise
durch ein Modul mit einer nicht pas-
senden Spannungseinstellung ersetzt.
Der Wi-iQ hat einen Spannungs-
waagenfehler erkannt.
(*): ein Fehler der den Ladevorgang unterbricht.
Please contact EnerSys Service.
®
Technische Änderungen ohne Vorankündigung möglich. Irrtum vorbehalten. E&OE
www.enersys.com
Erklärung/Massnahme
DF1 wird angezeigt, wenn das Ladegerät den Ausgangsstrom nicht
liefern kann.
Den ordnungsgemäßen Anschluss der Batterie kontrollieren (Polarität
vertauscht ?).
Batteriespannung zu hoch oder zu niedrig. Die Batteriespannung muss
zwischen 1,6 V und 2,4 V pro Zelle liegen. Das richtige Ladegerät für die
Batterie verwenden.
Ladevorgang wird fortgesetzt.
DF5 wird angezeigt, wenn beim Durchlaufen des Ladeprofils ein
Fehlerzustand auftritt. Z.B. ein Stromanstieg in der Konstant-
spannungsphase, der Indiz für abnorme Batterieerhitzung oder eine in-
korrekt programmierte Konstantspannung sein kann. Möglicherweise
ist auch die Ladezeit zu lang und hat den Sicherheitsgrenzwert über-
schritten. Ladeparameter prüfen: Ladeprofil, Temperatur, Kapazität,
Kabel. Batterie prüfen (defekte Zellen, Überhitzung, Wasserfüllstand...).
Die ordnungsgemäße Funktion der Pumpe über das Menü Option -
Optionstest prüfen. Luftkreislauf (Pumpe, Leitungen) prüfen. Wenn
dieser Fehler auftritt, passt das Ladegerät die Ladekennlinie an, damit
Batterie ohne EU sicher und optimiert geladen wird.
Den ordnungsgemäßen Betrieb der Lüfter prüfen und feststellen, ob
die Umgebungstemperatur zu hoch oder die natürliche Belüftung in der
Umgebung des Geräts zu gering ist.
Batterie-Elektrolyt auffüllen. Zellen nicht überfüllen um ein Überlaufen
bei der nächsten Ladung zu vermeiden.
Warten, bis die Batterietemperatur sinkt, Batteriezustand prüfen
(Elektrolytstand, Kennlinien-Einstellung) Einstellung der Temperatur im
Menü Konfiguration > Batterie > Hohe Temperatur prüfen. Temperatur-
sensor des Wi-iQ
Stellen Sie sicher, dass der (die) Lüfter ordnungsgemäß funktionieren
und/oder dass die Umgebungstemperatur nicht zu hoch ist. Oder
prüfen Sie nach, ob die natürliche Belüftung in der Umgebung des
Geräts zu gering ist. Wenn bei allen Modulen ein thermischer Fehler
vorliegt, folgt ein TH* Fehler.
Stromversorgung überprüfen.
Wenn bei allen Modulen ein DF1-Fehler vorliegt, folgt ein DF1*-Fehler.
Richtiges Modul verwenden
(beispielsweise 24V-
Jede Batteriezelle bei Entladung prüfen. Ordnungsgemäße Installa-
tion und Programmierung des Wi-iQ prüfen (siehe Wi-iQ Montage an-
weisung).
3. Ausgleichsladung
Der Beginn der Ausgleichsladung wird durch die Meldung
EQUAL angegeben. Während der Ausgleichsladung zeigt das
Ladegerät Lade-Strom, Batteriespannung, Spannung pro Zelle
und Restzeit an.
4. Fehler
prüfen.
®
02.2017
