Bedienungsanleitung Transformator (Geräte ohne Fernbedienung)
Nut
Feder
Buchse des Transformators
Nut
Feder
Stecker des Kabels
nach links drehen
drücken und
und ziehen
nach rechts drehen
ÖFFNEN SCHLIEßEN
E
d. Die Sicherung (siehe Bild D und E). Um die Sicherung zu wechseln müssen Sie den Sicherungshalter mit einem flachen Schraubendreher nach links
drehen bis der Halter nach außen kommt. Ersetzen Sie die Sicherung und stecken Sie den Sicherungshalter zurück in den Transformator. Um den
Sicherungshalter wieder zu fixieren richten Sie ihn aus, drücken ihn in den Transformator und drehen ihn nach rechts.
WICHTIG:VOR ÖFFNEN DER SICHERUNGSBOX NETZSTECKER AUS DER STECKDOSE ZIEHEN Die Sicherung darf nur von geschultem Personal
kontrolliert und gewechselt werden.
15
A
2
zum Öffnen nach links drehen und ziehen
zum Schließen drücken und nach rechts drehen
B

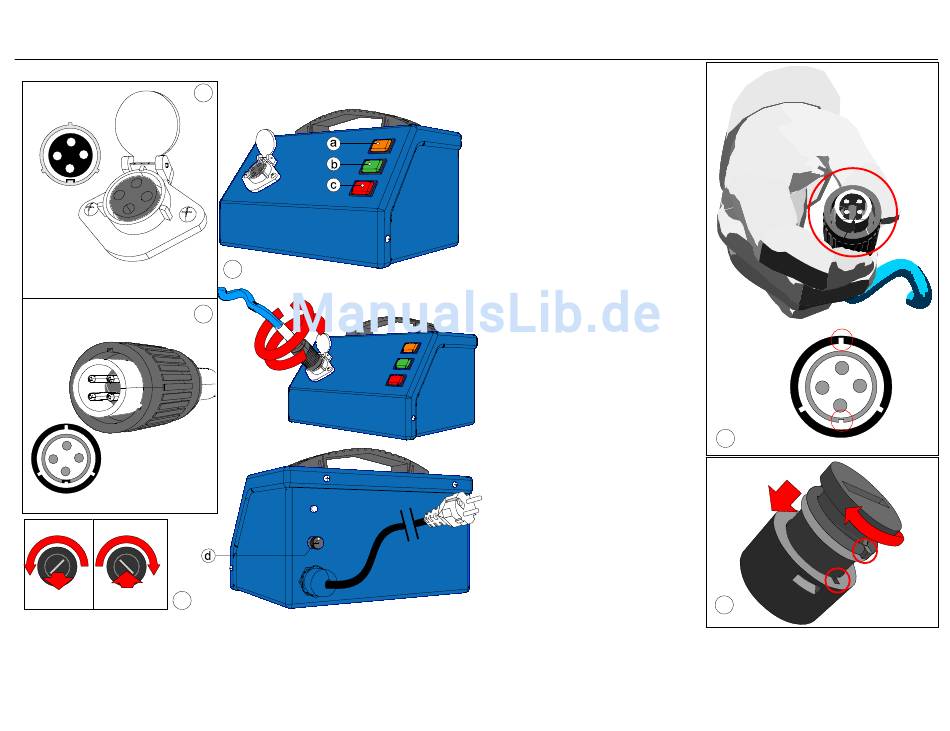

Um den Stecker des Kabels (siehe Bild
B) mit der Buchse des Transformators
(siehe Bild A) zu verbinden gehen Sie
bitte wie folgt vor:
1. Halten Sie den Stecker des
Schwimmkabels mit den inneren und
äußeren Nuten in genau der Stellung,
die in Bild C dargestellt ist.
2. Setzen Sie den Stecker so in die
Buchse des Transformators, dass sich
Nuten und Federn decken.
3. Stecken Sie den Stecker bis zum
Anschlag in die Buchse.
4. Wenn der Stecker vollständig
eingesteckt ist drehen Sie den Stecker
im Uhrzeigersinn, um ihn zu fixieren.
5. Um die Verbindung zu lösen drehen
Sie den Stecker gegen den
Uhrzeigersinn und ziehen ihn aus der
Buchse.
a. Das Licht zeigt an, dass das
System arbeitet.
b. Der grüne Druckschalter schaltet
das System ein.
c. Der rote Druckschalter schaltet
das System aus.
WICHTIG Der Reiniger schaltet sich
nach jedem Reinigungszyklus
automatisch aus. Sollten Sie den
Reiniger während eines laufenden
Reinigungszyklus abschalten wollen
drücken Sie bitte den roten
Druckschalter. Das Licht (a.) wird
erlöschen und damit anzeigen, dass
das System nun ausgeschaltet ist.
Nut
C
Feder
Schloss des
D
Sicherungshalters
