Inhaltszusammenfassung für REX office OC 600-C

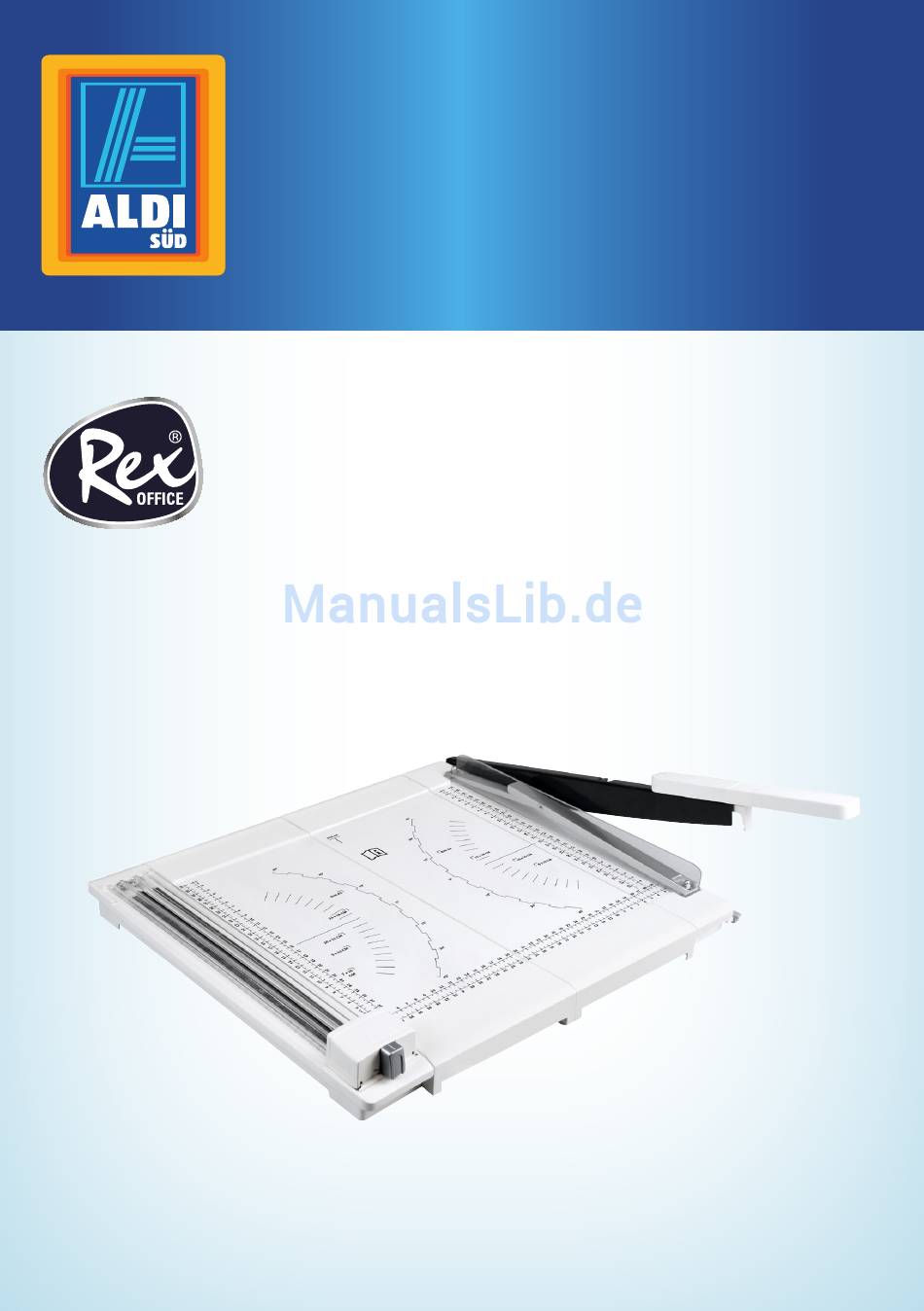

- Seite 1 Bedienungs- anleitung PAPIERSCHNEIDER 2 IN 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................3 Verwendung ................5 Lieferumfang / Geräteteile ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren 7 Zeichenerklärung 7 Sicherheit ..................8 Bestimmungsgemäßer Gebrauch 8 Sicherheitshinweise 8 Sicherheits-und Schutzeinrichtungen 10 Erstinbetriebnahme ..............11 Papierschneider und Lieferumfang prüfen 11 Variationen der Schneideeinheiten .......... -
Seite 6: Lieferumfang / Geräteteile
Lieferumfang / Geräteteile Hebelschneider mit Handgriff Papieranpressung und Schneidschutz Verriegelung des Hebelschneiders Griff des Hebelschneiders (einklappbar) Rollenschneider Schneidkopf (hier in Ausgangsposition) Schneidleiste Führungsschiene Schneidkopf Drehregler zum Einstellen der Schneidrollen Schneidunterlage / Aufbewahrung für Schneideeinheiten Markierung für Standardformate und Winkelgrade Schneidschutz Rasthaken (Hebelschneider / Rollenschneider) Rasthaken Schneidunterlage... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Papierschneider 2 in 1 (im Folgenden nur „Papierschneider“ genannt) Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheits- hinweise, sorgfältig durch, bevor Sie den Papierschneider einsetzen Die Nichtbe- achtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am Papierschneider führen Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf Wenn Sie... -
Seite 8: Sicherheit
Sicherheit Lesen Sie die Bedienungsanleitung Sicherheit Bestimmungsgemäßer Gebrauch Der Papierschneider ist ausschließlich zum Zerschneiden von Papier konzipiert Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet Verwenden Sie den Papierschneider nur wie in dieser Bedienungsanleitung be- schrieben Jede andere Verwendung gilt als nicht bestimmungsgemäß... - Seite 9 Sicherheit WARNUNG! Quetschgefahr! Mögliche Quetschgefahr beim Zusammensetzen der Schneideein- heiten in den Betriebszustand! WARNUNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teil- weise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfah- rung und Wissen (beispielsweise ältere Kinder).
-
Seite 10: Sicherheits-Und Schutzeinrichtungen
Sicherheit − Achten Sie darauf, dass der Papierschneider nicht kippen oder umfallen kann − Verwenden Sie den Papierschneider nicht mehr, wenn die Bauteile Risse oder Sprünge oder sich verformt haben Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile − Setzen Sie den Papierschneider niemals direkter Sonnen- strahlung, hoher Temperatur oder Witterungseinflüssen aus −... -
Seite 11: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Papierschneider und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Mes- ser oder anderen spitzen Gegenständen öffnen, kann der Papierschneider schnell beschädigt werden - Gehen Sie daher beim Öffnen sehr vorsichtig vor 1 Nehmen Sie den Papierschneider aus der Verpackung und kontrollieren Sie, ob der Papierschneider oder die Einzelteile Schäden aufweisen Ist dies der Fall, benutzen Sie den Papierschneider nicht Wenden Sie sich an die auf der Garantiekarte angegebene Serviceadresse... -
Seite 12: Aufbau Des Papierschneiders 2 In 1
Aufbau des Papierschneiders Abb F: Variante 2 Abb G: Variante 3 Aufbau des Papierschneiders 2 in 1 HINWEIS! Beschädigungsgefahr! Unsachgemäßer Aufbau des Papierschneiders kann zu Beschä- digungen führen − Stellen Sie die Papierschneider Box (siehe Abb B, Seite 4) vor sich auf eine ebene und freie Arbeitsfläche −... -
Seite 13: Zusammensetzen Der Schneideeinheiten
Aufbau des Papierschneiders 1 Drücken Sie die beiden Rasthaken der Schneidunterlage leicht nach unten Die Verhakungen werden dadurch gelöst (siehe Abb. H) 2 Sie können nun den Papierschneider aufklappen 3 Entnehmen Sie nun den Hebelschneider und den Rollenschneider 4 Anschließend können Sie die Schneidunterlage umdrehen Abb H Zusammensetzen der Schneideeinheiten HINWEIS! -
Seite 14: Unsachgemäßer Aufbau Des Papierschneiders Kann Zu Beschädigungen Des Papierschneiders Führen
Aufbau des Papierschneiders Abb I 3 So befestigen Sie den Rollenscheider und den Hebelschneider an den Seiten der Schneidunterlage 4 Klappen Sie beim Hebelschneider den Handgriff vollständig um (siehe Abb. J) 5 Der Papierschneider ist nun einsatzbereit Abb J HINWEIS! Beschädigungsgefahr! Unsachgemäßer Aufbau des Papierschneiders kann zu Beschä- digungen des Papierschneiders führen... -
Seite 15: Trennen Der Schneideeinheiten
Trennen der Schneideinheiten Trennen der Schneideeinheiten HINWEIS! Beschädigungsgefahr! Unsachgemäßer Aufbau des Papierschneiders kann zu Beschä- digungen führen - Sie trennen die Schneideeinheiten von der Schneidunterlage, indem Sie die Rasthaken auf beiden Seiten der jeweiligen Schneideeinheiten leicht eindrücken (siehe Abb. I) Achten Sie darauf, dass die Rasthaken auf beiden Seiten gleichmäßig ein- gedrückt werden Sonst besteht die Möglichkeit, das sich die Schneide- einheit verhakt oder die Rasthaken abbrechen können... -
Seite 16: Schneiden Mit Dem Rollenschneider
Papierschneider benutzen HINWEIS! - Schneiden Sie mit dem Hebelschneider nie mehr als max 10 Blatt (Papier 80 g/m gleichzeitig WARNUNG! Verletzungsgefahr! Ihre Hände dürfen sich nicht zwischen Schneidschutz Hebelschneider befinden! Schneiden mit dem Rollenschneider 1 Der Rollenschneider befindet sich an der linken Seite des Gerätes 2 Schieben Sie den Schneidkopf in die Ausgangsposition 3 Stellen Sie Ihre gewünschte Schnittart (gerader, welliger Schnitt oder Perforation) durch Drehen des Drehreglers... -
Seite 17: Wechseln Der Schnittvarianten
Papierschneider benutzen Wechseln der Schnittvarianten Sie haben die Möglichkeit, mit dem Rollenschneider gerade oder wellige Zuschnitte sowie Perforationen zu erstellen (Lieferzustand: Gerader Schnitt) Wechseln der Schnittvarianten: Durch Drehen des Drehreglers stellen Sie Ihre ge- wünschte Schnittart - gerader, welliger Schnitt oder Per- foration - ein Achten Sie darauf, dass der Drehregler auf das Symbol der gewünschten Schnittart am Messer- kopf gerichtet ist... -
Seite 18: Reinigung
Reinigung Schneidleiste mit den Enden zuerst unter die dafür vorgesehenen Fixierungsecken stecken Diese Fixierungsecken befinden sich am linken und rechten Ende der Aussparung 9 Drücken Sie die gesamte Schneidleiste über die komplette Länge in die Aussparung 10 Stellen Sie sicher, dass sich der Schneidkopf in der Ausgangsposition befindet 11 Hebeln Sie die Führungsschiene in den Schacht unterhalb des Schneidkopfes 12 Hebeln Sie anschließend die Führungsschiene... -
Seite 19: Aufbewahrung In Der Box
Aufbewahrung 2 Unter dem Handgriff des Hebelschneiders können Sie die Verriegelung zum Handgriff hinschieben, bis sie unterhalb des Handgriffes einrastet Um Ihren Papierschneider zu transportieren bzw aufzubewahren, gehen Sie wie folgt vor: Aufbewahrung in der Box 1 Die Verriegelung des Handgriffes muss gelöst sein Anschließend können Sie den Handgriff, wie im Kapitel „Zusammensetzen der Schneideeinheiten”... -
Seite 20: Technische Daten
Technische Daten Technische Daten Schneidekapazität: Hebel: max 10 Blatt (Papier 80 g/m Rolle gerader Schnitt: max 10 Blatt (Papier 80 g/m Rolle Wellenschnitt: max 3 Blatt (Papier 80 g/m Rolle Perforation: max 3 Blatt (Papier 80 g/m Schnittlänge: max 320 mm Arbeitsfläche: 320 x 360 mm Gewicht:... - Seite 24 Importiert durch: MONOLITH GMBH MAXSTRASSE 16 45127 ESSEN GERMANY KUNDENDIENST 48010 00 800 08 72 677 (kostenfrei) www.protel-service.com JAHRE MODELL: OC 600-C IX/28/2017 GARANTIE...
