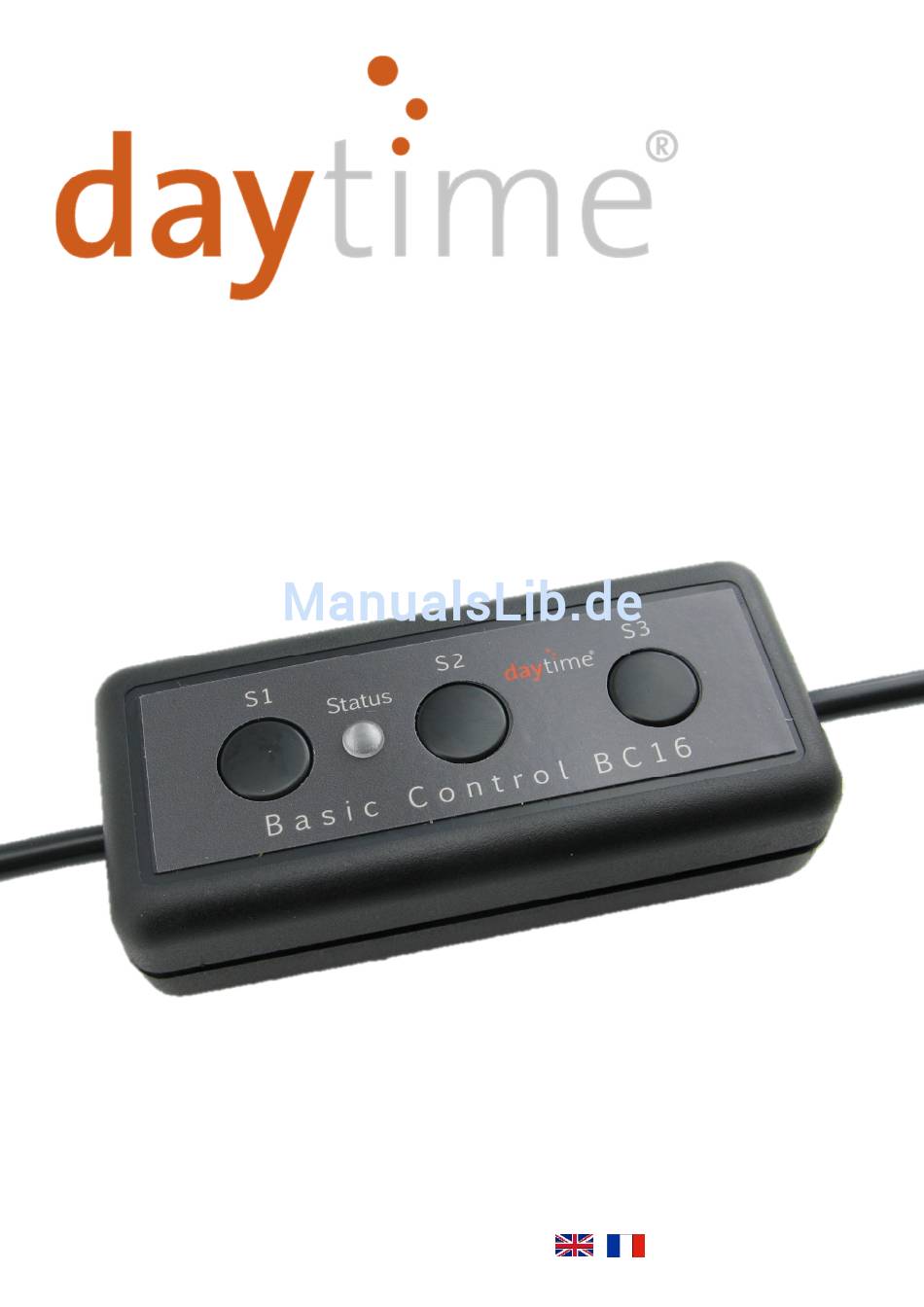

- Seite 1 Bedienungsanleitung Basic Control BC16 1-Kanal für eco & cluster www.daytime.de/downloads...
- Seite 2 Lichtsteuerung aus dem Hause WALTRON entschieden haben. ® ® Mit der daytime Lichtsteuerung besitzen Sie ein Qualitätsprodukt, welches wie die daytime LED- Leuchtenlinien speziell für den Aquaristik- und Terraristik-Bereich entwickelt wurde und höchsten Sicherheitsansprüchen genügt. ® Die Möglichkeiten, die sich Ihnen durch dieses daytime Produkt eröffnen, werden in den...
-
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Dieses Produkt ist für den privaten Hausgebrauch konzipiert und dient ausschließlich zur ® Steuerung von daytime LED-Lichtsystemen für Aquarien und Terrarien aus dem Hause WALTRON GmbH. Lesen und beachten Sie diese Bedienungsanleitung vollständig vor Inbetriebnahme und Verwendung der Lichtsteuerung. Eine Garantieleistung entfällt für Schäden oder Mängel, die durch Nichtbeachten der Bedienungsanleitung entstanden sind. - Seite 4 Lieferumfang 1 St. Lichtsteuerung Basic Control BC16 1-Kanal für eco & cluster 1 St. Bedienungsanleitung Eigenschaften & Funktionen • Sonnenaufgang & Sonnenuntergang - Simulation natürlicher Lichtverhältnisse bei Tag und bei Nacht • einfache Bedienung und Programmierung über 3 Tasten und einer Status LED direkt am Gerät...
- Seite 5 Kurzbeschreibung Die Lichtsteuerung Basic Control BC16 ist für den Betrieb der LED-Leuchten-Linien „eco“ und „cluster“ mit einer Gesamtleistung von bis zu 100 Watt (10 cluster-Module á 10 Watt) ausgelegt. Sie ist in der Lage zwischen dem Tages- und dem Nachtlicht umzuschalten oder gleichmäßig zu dimmen (Sonnenaufgang/Sonnenuntergang).
- Seite 6 Beispiel mit einem Converter und einer daytime eco o. cluster-Leuchte mit einer Leistung bis zu 100 Watt. ® Beispiel mit einem Converter, einem Verteiler 3-fach (optional erhältlich) und 3 daytime eco o. cluster-Leuchten mit einer Gesamtleistung bis zu 100 Watt. 2. Netzstecker einstecken bzw. Stromversorgung(en) einschalten Hinweis: Bei der Erstinbetriebnahme oder nach Ablauf der Gangreserve von ca.
-
Seite 7: Uhr Stellen
3. Uhr stellen: Die Uhrzeit lässt sich über die Tasten jederzeit einstellen. Die Einstellung der Stunde erfolgt Stunde um Stunde mit Schrittweite 1 und die Einstellung der Minuten erfolgt in 5-Minuten- Schritten. Die Uhrzeit wird wie folgt eingestellt: 1. Taste S1 drücken und halten und max. 5sek später a. -
Seite 8: Helligkeit Tageslicht / Nachtlicht Einstellen
5. Helligkeit Tageslicht / Nachtlicht einstellen: Gleichzeitig S2 + S3 drücken. Die Status-LED leuchtet darauf Rot. Zuerst ist das Tageslicht aktiviert und kann über S2 und S3 gedimmt werden. Bei Erreichen des Maximalwertes wird dies durch Blinken der angeschlossenen Leuchte angezeigt. Das Dimmen bzw. Einstellen der Helligkeit wird beim Betätigen der Tasten S2 (runter/-) oder S3 (hoch/+) durch schnelles Blinken der roten Status-LED bestätigt. -
Seite 9: Zeitraffer-Funktion (Sonderbetriebsart)
Zum Einstellen des Pausenendes Taste S3 drücken und halten, bis Status-LED rot leuchtet. Dann mit Taste S1 die Anzahl der Stunden eingeben (z.B. 0x drücken = 00.00 Uhr / 6x drücken = 06.00 Uhr). Anschließend Tasten loslassen. Nach kurzer Zeit wechselt die rote Status-LED wieder zu grün und signalisiert den Normalbetrieb. - Seite 10 10. Einstellungen -Kurzübersicht- Einstellung Vorgehen Uhrzeit S1 gedrückt halten. Mit S2 die Anzahl der Stunden und mit S3 die Minuten (5min- Schritte) wählen. z.B.: 20.15 Uhr -> 20x S2 drücken = 20.XX Uhr ; 3x S3 drücken = XX.15 Uhr Uhrzeit immer in Reihenfolge 1.Stunde 2.Minuten einstellen, da nach Wahl der Stunde die Minuten auf NULL „XX:00“...
-
Seite 11: Technische Daten
11. Technische Daten Abmessungen L/B/H (ohne Anschlussleitungen): 90 x 40 x 26 mm Länge Anschlussleitungen (Primär/Sekundär): ca. 90 mm (inkl. Stecker bzw. Buchse) Gewicht: ca. 75 g Betriebsspannung: 12 VDC (Schutzkleinspannung) max. Belastbarkeit: 8,4 A (100 Watt @ 12 VDC) Schutzart: IP20... - Seite 12 Garantiehinweis Für die von uns gelieferten daytime® Produkte übernehmen wir innerhalb der EU eine Garantie von 24 Monaten. Ausgenommen davon sind Schäden die auf Nichtbeachtung der Betriebsanleitung oder sonstige unsachgemäße Behandlung zurückzuführen sind. Sollten Sie innerhalb des Garantiezeitraums wider Erwarten einen Grund zur Beanstandung haben, reichen Sie Ihre Steuerung zusammen mit der beiliegenden Garantiekarte (ausgefüllt) und...
