LAN Controller
LAN Controller XL
Zusatzhandbuch
Dieses Handbuch beschreibt die zusätzlichen Funktionen des IRTrans LAN Controllers /
LAN Controllers XL verglichen mit den IRTrans Ethernet Modulen. Alle weiteren Funktionen
sind identisch mit denen der IRTrans Ethernet Module mit IR Datenbank.

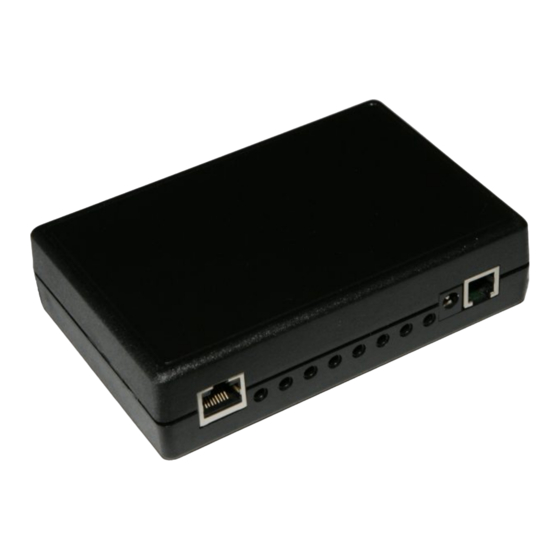

IRTrans LAN Controller
Anschlüsse (von Rechts nach Links):
1.
Serieller Bus IRTrans
2.
Stromversorgung
5.0/2.1mm DC Stecker, +Pol Innen
8-16V= / 500mA – 1.0A
(1.0A mit seriellem Bus)
3.
IR LED Ausgang 1
4.
IR LED Ausgang 2
5.
IR LED Ausgang 3
6.
IR LED Ausgang 4
7.
Relais Ausgang 1
8.
Relais Ausgang 2
9.
Relais Ausgang 3
10. Relais Ausgang 4
11. Ethernet Anschluß (10/100 MBit; 100 MBit Standard)
Die eingebaute IR Datenbank hat im Vergleich zu den Ethernetmodulen mit 128KB die
doppelte Kapazität. Die reicht für ca. 1.000 – 1.600 IR Befehle.
Wichtig: In Umgebungen mit vielen IR Störungen (z.B. durch einen Plasma TV sollte
der 455kHz IR Empfänger über die Device Settings des GUI Clients ausgeschaltet
werden.
Version 3.3
2
IRTrans LAN Controller / LAN Controller XL Version 3.3
Pinbelegung Serieller Bus:
1/2:
3/4:
5/6:
Steckerbelegung der RJ12 Buchse für
den seriellen Bus. Belegung von vorne
auf die Buchse gesehen.
© 2006-2008 IRTrans GmbH
8-16V=/500 mA (nur Ausgang)
GND
Serieller Bus IRTrans
