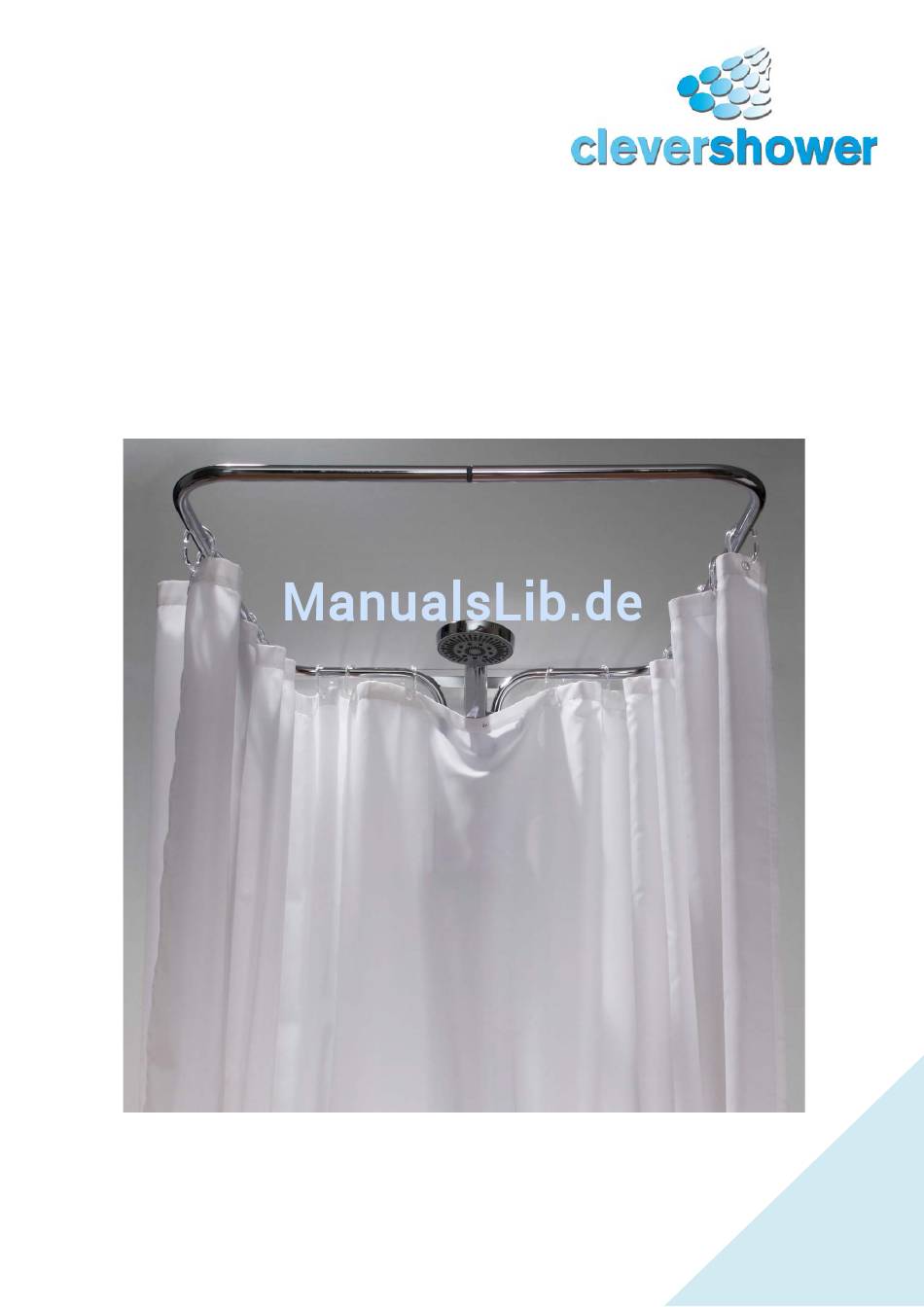

- Seite 1 Montage-Anleitung für Duschvorhang-Halter Albert Grund-Kit + Erweiterungs-Kit „Gewinde-Klemmstange“ Copyright © clevershower | V1.4 - Letzte Aktualisierung 17.2.2011...
- Seite 2 Lieferumfang Grundkit-Albert: Duschvorhangstange rechts Duschvorhangstange links 3. Halter-Vorne 9. 6x Edelstahl U-Scheibe M6 4. Halter-Hinten 10. 2x Edelstahl-Gelenkfuß M8 5. 4x Edelstahl-Zylinderschraube ISK M6x45 11. Rohrverbinder für Ø 18x1,5mm 6. 4x Edelstahl-Mutter M6 12. Konusgleiter für Ø 18mm 7. 1x Edelstahl-Linsenkopfschraube M6 13.
- Seite 3 Lieferumfang Erweiterungs-Kit „Gewinde-Klemmstange“ : E-1. 1x Gewinde-Klemmstange (Länge:63-100cm Ø 3,0cm) E-2. 1x Clever-Shower Querstangen-Aufnahmeelement E-3. 4x Edelstahl-Zylinderkopfschraube mit Innensechskant M6x70...
- Seite 4 Montage: Einschieben und kräftiges Nachdrücken der vier Edelstahl-Muttern (6) in das Querstangen- Aufnahmeelement (E-2). Die Länge der Gewinde-Klemmstange (E-1) durch Drehen der Endstücke an Ihre Bad-Nische anpassen. Darauf achten, dass beide Endstücke gleich weit herausgedreht werden. Der Abstand zwischen Badewannen-Oberkante und Halter (3&4) sollte ca.
- Seite 5 Querstangen-Aufnahmeelement (E-2) in die Mitte der Gewinde-Klemmstange (E-1) aufstecken. Gewinde-Klemmstange (E-1) in der Bad-Nische durch Herausdrehen der Endstücke fixieren. Endfixierung durch Drehen des Mittelteils der Gewinde- Klemmstange (E-1). ACHTUNG: Durch zu festes Anziehen der Gewinde-Klemmstange können Fliesen springen. Die Sicherungsschrauben der Gewinde-Klemmstange (E- 1) müssen in die Aussparungen des Querstangen- Aufnahmeelements (E-2) positioniert werden (beide Schraubenköpfe müssen sichtbar sein).
- Seite 6 Setzen Sie Halter-Vorne (3) auf den Halter-Hinten (4). Stecken Sie vier Zylinderschrauben M6x70 (E-3) mit jeweils einer U-Scheibe (9) in den Halter (3 & 4). Setzen Sie Halter (3 & 4) auf das Querstangen- Aufnahmeelement (E-2) auf. Ziehen Sie die vier Zylinderschrauben (E-3) mit dem Winkelschraubendreher (14) fest an.
- Seite 7 Fädeln Sie die passende Anzahl an Duschringen (Anzahl Ösen der Duschvorhänge minus 3) auf die Duschvorhangstangen (1 und 2) auf. Verbinden Sie die Duschvorhangstangen (1 und 2) miteinander, indem der Rohrverbinder (11) in die offenen Rohrenden eingeschoben wird. Die Duschvorhangstangen (1 und 2) soweit zusammenschieben, bis der Rohrverbinder (11) bündig anliegt.
- Seite 8 Stecken Sie die Duschvorhangstange (1 & 2) in den Halter (3 und 4). Hängen Sie Ihren Brausekopf in den Konusgleiter (12) ein. Ziehen Sie die Linsenkopfschraube (7) und Hutmutter (8) nun fest an. Hängen Sie die zwei Duschvorhänge in die Duschringe ein.
