Inhaltszusammenfassung für Focusrite iTrack One Pre

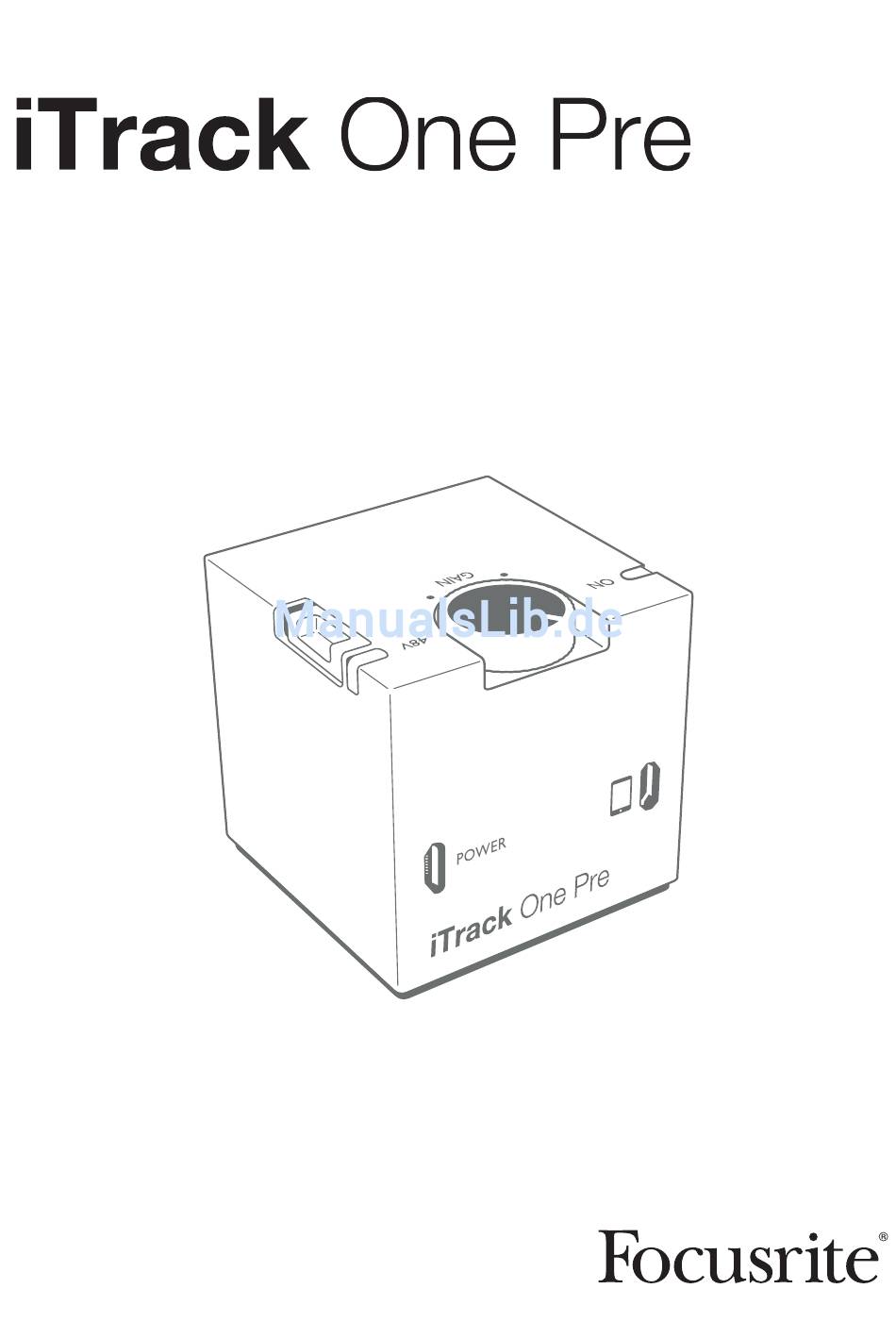

- Seite 1 Bedienungsanleitung www.focusrite.com Version 1.0...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 ÜBERBLICK . -
Seite 3: Überblick
Ihrem iPhone® oder iPad® aufnehmen – überall und zu jeder Zeit – mit bis zu 96 kHz Samplingrate und einer Auflösung bis 24 Bit und in der für Focusrite typisch hohen Klangqualität. Das iTrack One Pre ist mit GarageBand, Cubasis und den meisten anderen Aufnahme-Apps für das iPhone/ iPad kompatibel: Erweitern Sie Ihre kreativen Möglichkeiten, indem Sie die virtuellen Software-... -
Seite 4: Merkmale
Gerät geroutet. Um Ihre Aufnahme abzuhören, schließen Sie wie gewohnt einen Kopfhörer an Ihrem Gerät an. Im iTrack One Pre kommt die berühmte analoge Vorverstärkerschaltung von Focusrite mit ihrem großartigen Sound zum Einsatz: Zudem wird 48 V Phantomspannung ausgegeben, sodass Sie Sie auch Ihr Studiokondensatormikrofon anschließen können. -
Seite 5: Hardware-Merkmale
HARDWARE-MERKMALE Oberseite GAIN ON – Nachdem Sie das iTrack One Pre an Ihrem iOS Gerät angeschlossen haben, öffnen Sie die gewünschte Aufnahme-App: Nach wenigen Sekunden leuchtet diese LED grün und zeigt so, dass die Kommunikation erfolgreich eingerichtet wurde. GAIN – Steuern Sie den Aufnahmepegel so weit aus, dass der LED-Ring [3] nicht rot aufleuchtet. -
Seite 6: Vorderseite
Vorderseite INPUT – Hierbei handelt es sich um eine „Combo-XLR“-Eingangsbuchse. Schließen Sie ein Mikrofon über ein XLR-Kabel oder ein Instrument über ein unsymmetrisches Kabel mit 6,35 mm TS-Stecker an. Beachten Sie, dass diese Buchse nicht für symmetrische Quellen mit 6,35 mm TRS-Stecker ausgelegt ist. Rückseite Geräteanschluss –... -
Seite 7: Betrieb .Des .Itrack .One .Pre
BETRIEB .DES .ITRACK .ONE .PRE Hinweise .zur .Stromversorgung Das iTrack One Pre benötigt weder Batterien noch eine externe Spannungsversorgung (aber lesen Sie bitte weiter!). Im Betrieb wird es über das angeschlossene iOS Gerät mit Spannung versorgt. Da es sich bei dem iTrack One Pre um ein aktives Gerät handelt, entlädt sich der Akku Ihres iOS Geräts schneller als im Normalbetrieb. -
Seite 8: Einbindung In Ihre Audio-App
Verbinden Sie das schwarze Stromkabel mit dem Netzteil. Einbindung .in .Ihre .Audio-App Das iTrack One Pre ist aktuell mit allen Core Audio iPad Apps kompatibel wie zum Beispiel: • Impact von Focusrite (unsere eigene Aufnahme-App) • GarageBand • Cubasis • Auria Egal, welche Aufnahme-App Sie verwenden –... -
Seite 9: Aufnahmen Mit Einem Mikrofon Und/Oder Instrument
Aufnahmen .mit .einem .Mikrofon .und/oder .Instrument Verbinden Sie Ihr iTrack One Pre mit dem roten Lightning-Kabel aus dem Lieferumfang mit Ihrem iOS Gerät. Öffnen Sie die Aufnahme-App auf dem Gerät: Nach ein paar Sekunden leuchtet die grüne ON-LED und zeigt damit an, dass die Verbindung zwischen beiden Geräte korrekt hergestellt wurde. Schließen Sie Ihre Audio-Quelle an. - Seite 10 Instrumente werden mit einem 6,35 mm TS-Klinkenkabel angeschlossen. Verwenden Sie mit dem iTrack One Pre keine Kabel mit dreipoligen TRS-Klinkensteckern. 6,35 mm TRS-Klinkenstecker (dreipolig) 6,35 mm TS-Klinkenstecker (zweipolig) XLR-Stecker, dreipolig (männlich) Anmerkung: Sofern die INPUT-Buchse mit einem XLR-Stecker belegt ist, wird das iTrack One Pre als Mikrofonvorverstärker mit einem höheren Gain-Pegel konfiguriert.
-
Seite 11: Betrieb Des Itrack One Pre Mit Garageband
Alternativ können Sie das Stecker-Symbol antippen, um die Seite Input Settings aufzurufen und das Monitoring zu aktivieren. Die hier abgebildete Meldung stammt aus GarageBand. ANMERKUNG: Verwenden Sie zum Abhören während der Aufnahme ausschließlich Kopfhörer mit einem dreipoligen TRS-Stecker (also ohne Headset-Mikrofon). Wenn Sie eine Kopfhörer/Mikrofon- Kombination mit einem vierpoligen TRRS-Stecker anschließen, wird das Headset-Mikrofon auf Ihrem iOS Gerät automatisch als Aufnahmequelle konfiguriert und das iTrack One Pre wird ignoriert. - Seite 12 Tippen Sie auf die Schaltfläche + in der unteren linken Ecke. Je nachdem, ob Sie ein Mikrofon oder ein Instrument angeschlossen haben, wählen Sie entweder Audio .Recorder (um eine Gesangsspur anzulegen) oder Guitar . Amp . Track (um eine Gitarrenspur zu erstellen und anschließend den gewünschten Amp aus der Liste auszuwählen).
- Seite 13 Stellen Sie den gewünschten Aufnahmepegel wie weiter oben beschrieben mit dem GAIN- Regler ein. Bei anderen Aufnahme-Apps sind meist ähnliche Einstellungen vorzunehmen. Weitere Informationen entnehmen Sie bitte den Hilfe-Dateien der jeweiligen App.
-
Seite 14: Technische .Spezifikationen
TECHNISCHE .SPEZIFIKATIONEN Samplingraten Unterstützte Samplingraten 44,1 kHz, 48 kHz, 96 kHz Mikrofoneingang Frequenzgang 20 Hz bis 20 kHz, ±1 dB Dynamikbereich 90 dB Klirrfaktor 0,008% (-82 dBFS) Äquivalentes Eingangsrauschen -123 dBu Maximaler Eingangspegel 2,5 dB, ±0,5 dB Gain-Bereich -3 bis +47 dB Eingangsimpedanz 3 Ω... -
Seite 15: Fehlerdiagnose
Answerbase unter https://support.focusrite.com. Dort finden Sie zahlreiche Artikel mit Beispielen zur Problemlösung. COPYRIGHT .UND .RECHTLICHE .HINWEISE . Focusrite ist ein eingetragenes Warenzeichen, iTrack One Pre ist ein Warenzeichen von Focusrite Audio Engineering Limited. Sämtliche anderen Warenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.
