Uni Pool Profi Montagehandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Uni Pool Profi

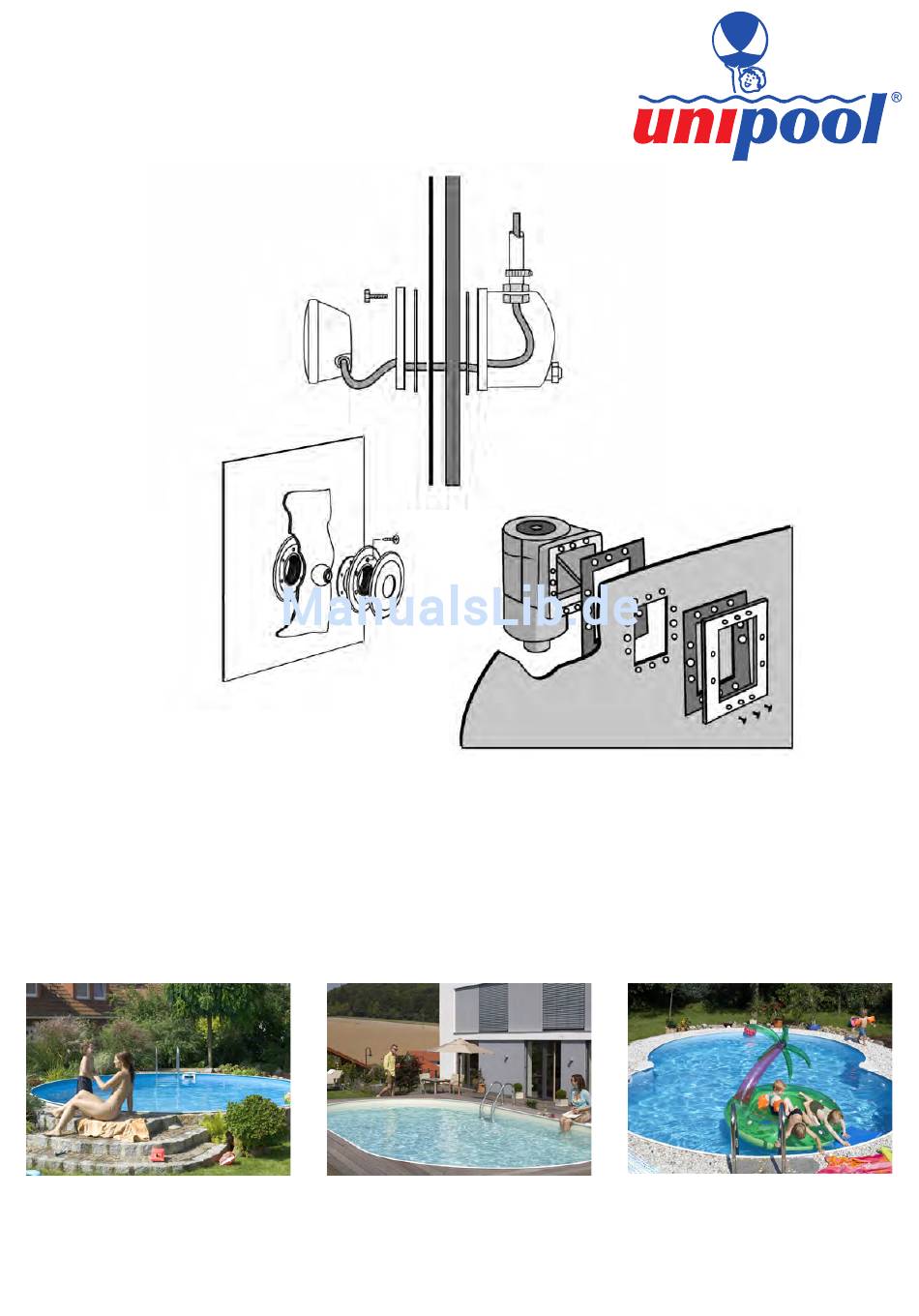

- Seite 1 Das Montagehandbuch Rund- und Langformbecken (Profi & Uni) www.unipool.com 08.2014...
-
Seite 2: Inhaltsverzeichnis
Bitte beachten Sie vor Montagebeginn folgende Hinweise! • Dieses Montagehandbuch gilt für unipool-Rund- und Langformbecken (Profi & Uni). • Bitte lesen Sie dieses Handbuch vor Beginn der Montagearbeiten durch. So können Sie eventuelle Fragen vor Montage klären und ggf. notwendiges Werkzeug besorgen. Stellen Sie anhand der Materialliste sicher, dass Ihr Pool komplett geliefert wurde. -
Seite 3: Standortwahl
1. Standortwahl des Beckens und Positionierung des Pool-Zubehörs 1.1. Allgemeines Bitte lesen Sie diese Anleitung durch, bevor Sie sich für den Standort Ihres neuen Pools entscheiden. Es gibt bei der Standortwahl einiges zu bedenken. Sichtschutz / Privatsphäre Stellen Sie den Pool so auf, dass Sie sich nicht durch Blicke von Dritten gestört fühlen. Alternativ können Sie einen Sichtschutz bauen. -
Seite 4: Standortwahl Und Positionierung Des Zubehörs (Beispiele)
Bei den Langformbecken müssen Treppen Treppe nicht zwingend an den Stirn- bzw. Längssei- (optional) ten installiert werden. Dies ist auch im Radius Einlaufdüse möglich. Gegenstromanlage Langformbecken Profi mit einem Scheinwerfer ... mit zwei Scheinwerfern Einlaufdüse Einlaufdüse Skimmer Skimmer Gegen- Schein-... -
Seite 5: Einführung
• Sollten Teile fehlen oder defekt sein, melden Sie dies bitte umgehend Ihrem unipool-Fachhändler. Transportschäden melden Sie bitte unverzüglich dem Spediteur. 2.2. Materialliste Rundpool, Langformbecken Profi & Uni Diese Materialliste beinhaltet sämtliche Artikel, die für den Aufbau Ihres Pools notwendig sind (Bitte beachten Sie: nicht alle sind im Lieferumfang enthalten). -
Seite 6: Vorarbeit (Grube Und Betonsohle)
3. Aufbau Ihres Rundpools 3.1. Wie wollen Sie das Becken aufstellen? Es gibt drei Möglichkeiten. 1. Becken wird frei stehen (nur bei Rundpool und Langformbecken Uni mit 1,20 m Höhe möglich) 2. Becken wird teilweise eingelassen (Empfehlung: mind. Hälfte der Höhe einlassen) 3. -
Seite 7: Einhängen Der Schwimmbecken-Innenhülle Und Montage Des Handlaufs
2. Entfernen Sie das Verbindungsprofil von einem Ende des Stahlblechs. 3. Wickeln Sie das Stahlblech entlang des Bodenprofils ab, ohne es in das Profil zu stecken. 4. Bringen Sie jetzt das Stahlblech Stück für Stück in das Bodenprofil ein. Achten Sie dabei nochmal auf die korrekte Lage des Profils. -
Seite 8: Beckenrandausbildung
3. Legen Sie die Folie in die Mitte des Beckens und rollen Sie sie nach aussen hin aus 4. Ziehen Sie die Folie an der Beckenwand hoch und klemmen Sie die Biese über die Stahlwand (Bitte beachten Sie den Hinweis und die Skizze für die neuen Universalhandlaufprofile). 5. -
Seite 9: Aufbau Langformbecken Profi
4. Aufbau Ihres Langformbecken Profi 4.1. Vorarbeit (Grube und Betonsohle) 1. Heben Sie eine Grube aus, die in der Tiefe dem bestellten Pool entspricht. Die Grube sollte rundum 50 cm größer als die Nenngröße des Pools sein. Dies erleichtert später die Montagearbeiten. -
Seite 10: Grundriss Des Pools Auf Das Fundament Übertragen
5. Unterstützen Sie die Treppe von unten entsprechend dem Modell wie folgt: Stützen Sie die Treppe mit der beiliegenden Stütze ab und richten sie mit einer Wasserwaage aus Stütze 6. Um ein Absenken der Treppe zu verhindern, hinterfüllen Sie diese komplett mit Beton. Benutzen Sie keinen Fertigzement, sondern mischen Sie ihn selber an. - Seite 11 5. Prüfen Sie die Position des Pools in Relation zu den Stützmauern. Die Stützwände sollte an jeder Seite etwa 25 cm über die gerade Strecke der Poolwand hinausschauen. ca. 25 cm ca. 25 cm ca. 25 cm ca. 25 cm 4.6.
- Seite 12 5. Wichtig: Stellen Sie die Poolwand so auf, dass die Verbindungsprofile ca. 1 m von den Stützwänden liegen. ca. 1 m Verbindungsprofil Verbindungsprofil ca. 1 m 6. Wenn das Stahlblech komplett ausgerichtet im Bodenprofil liegt, sollte zwischen den Blechenden ein Abstand von ca.
- Seite 13 An dieser Stelle werden die Bohrungen und Durchbrüche für die Einlaufdüse, Skimmer und die Scheinwerfer gesetzt. Die genauen Einbauanleitungen für diese Teile finden Sie auf Seite 20. Sollten die Bohrungen und Einlässe bereits fertig sein, fahren Sie an dieser Stelle fort. 4.8.
- Seite 14 8. Lassen Sie weiter ein wenig Wasser in das Becken, bis es ca. 10 cm hoch steht. Heben Sie die Becken- wand etwa 3 cm hoch, damit sie sich selbst in die runde Form stellt. 9. Lassen Sie weiter Wasser ein, bis es ca. 5 cm unter der Öffnung für die/den Scheinwerfer steht. 10.
-
Seite 15: Aufbau Langformbecken Uni
5. Aufbau Ihres Langformbecken Uni 5.1. Wie wollen Sie das Becken aufstellen? Es gibt drei Möglichkeiten. 1. Becken wird frei stehen (nur bei Rundpool und Langformbecken Uni mit 1,20 m Höhe möglich) 2. Becken wird teilweise eingelassen (Empfehlung: mind. Hälfte der Höhe einlassen) 3. - Seite 16 2. Prüfen Sie, ob der Pool auf die Betonsohle passt. 3. Korrigieren Sie falls nötig die Längsachse und Position. 4. Markieren Sie den Mittelpunkt auf dem Stahlträger und der Längsachse 5. Legen Sie den Stahlträger in die Mitte und richten ihn so aus, dass er senkrecht zur Längsachse liegt. Markieren Sie die Position.
- Seite 17 5.7. Aufstellen der Poolwand Die Poolwand wird, je nach Poolgröße, in ein oder zwei Teilen geliefert. Die Poolwand besteht aus feuerver- zinktem Stahl. Die Höhe (Breite des Stahlblechs) beträgt 1,20 m oder 1,50 m - je nach gelieferter Pooltiefe. Das Stahlblech hat an der Außenseite eine weiße Kunststoffoberfläche zum Schutz. Bitte beachten Sie: Die Montage ist deutlich sicherer und einfacher, wenn Sie den Aufbau mindestens zu Zweit machen.
- Seite 18 8. Das Verbindungsprofil verbindet die beiden Blechenden der Poolwand miteinander. Das Verbindungsprofil sollte leicht bis ganz nach unten geschoben werden können. Benutzen Sie ggf. Spülmittel als Gleitmittel und bewegen Sie zusätzlich das Stahlblech ein wenig hin und her. Bitte beachten Sie: Das Verbindungsprofil muss bis zum Bodenprofil reichen. Verbindungsprofil Poolwand An dieser Stelle werden die Bohrungen und Durchbrüche für die Einlaufdüse, Skimmer und die...
- Seite 19 7. Lassen Sie wenig Wasser in das Becken. Der Boden sollte nicht mehr als 3 - 5 cm mit Wasser bedeckt sein. Drücken Sie jetzt eventuelle Falten aus der Folie - Sie werden später dazu keine Gelegenheit mehr haben, da der Wasserdruck dies unterbindet. Achten Sie auch auf ein verzerrfreies Verlegen der Folie. Lassen Sie das Wasser langsam ein und korrigieren ggf.
-
Seite 20: Durchbrüche Für Scheinwerfer, Skimmer Und Wassereinlaufdüse
6. Durchbrüche in der Poolwand für Scheinwerfer, Skimmer und Wassereinlaufdüse Der Innenbereich des Beckens muss unbedingt frei von Metallspänen, Werkzeug, Schmutz und dergleichen sein, damit es nicht zu Rissen in der Folie kommen kann. Betreten Sie den Innenbereich möglichst nur barfuß oder mit Socken. - Seite 21 7. Drücken Sie die Dichtung mit den Schraubenlöchern auf den inneren Flansch der Einlaufdüse. Achten Sie auf die gleiche Deckung der Schraubenlöcher! 8. Die finale Montage findet statt, nach dem die Folie eingelegt wurde. 6.3. Kunststoff-Skimmer 1. Wählen Sie die Position des Skimmers sorgfältig aus. Schauen Sie dazu auch noch einmal Punkt 1.2. 2.
-
Seite 22: Einbau Von Scheinwerfer, Skimmer Und Wassereinlaufdüse
7. Einbau von Scheinwerfer, Skimmer und Wassereinlaufdüse 7.1. Einbau der Unterwasserbeleuchtung (Hinweise für Durchbrüche Seite 20) Beachten Sie, dass zur Montage der Unterwasserbeleuchtung das Wasser 5 cm unterhalb der Montageöffnung stehen sollte. 1. Montieren Sie das hintere Lampengehäuse wie in der Zeichnung gezeigt: Schutzschlauch Schlauchklemme Schlauchstutzen... -
Seite 23: Einbau Der Einlaufdüse
7.2. Einbau der Einlaufdüse (Hinweise für Durchbrüche Seite 20) Zur Montage der Einlaufdüse muss das Wasser 5 cm unterhalb des Loches für die Einlaufdüse stehen. Beachten Sie, dass sich eine selbstklebende Dichtung bereits zwischen Poolwand und Folie befindet. 1. Entfernen Sie das Schutzpapier der weiteren selbstklebenden Dichtung und platzieren diese auf der Innenseite des Flansches. -
Seite 24: Pvc-Installation
8. PVC-Installation 8.1. Grundlagen 1. Die Umwälzpumpe sollte nicht mehr als 0,5 m über der Wasseroberfläche des Pools installiert werden. 2. Versuchen Sie, die Anzahl der Rohrwinkel auf der Saugseite der Umwälzpumpe möglichst gering zu halten. 3. Benutzen Sie Teflonband an den Gewinden der Anschlüsse - kein Hanf! 4. -
Seite 25: Anschluss Des Skimmers
8.3. Anschluss des Skimmers An der Unterseite des Skimmers ist eine Buchse mit Innengewinde. Benutzen Sie eine Gewindemuffe mit Klebestutzen, um den Skimmer an das Rohr- oder Schlauchleitungsnetz anzuschließen. Benutzen Sie am Gewinde Teflonband und kleben Sie die Muffe direkt auf das PVC-Rohr oder den Schlauch. Größe Skimmer- Muffengröße... -
Seite 26: Anschluss Der Pumpe Und Des Filters
8.5. Anschluss der Pumpe und des Filters Die Pumpe und der Sandfilter sind komplett auf eine Platte montiert. Pumpe und Sandfilter sind vor Regen zu schützen und so zu positionieren, dass sie für Wartung und Inspektion leicht zugänglich sind. Die Pumpe und der Sandfilter haben drei Anschlüsse: Saugleitung Pumpe, Druckleitung Filter und Rück- spülleitung. -
Seite 27: Schematische Zeichnungen Des Systems Mit Optionalen Bauteilen
9. Schematische Zeichnungen des Systems mit optionalen Bauteilen 9.1. Pool mit Wärmepumpe (Option) Die schematische Zeichnung zeigt die Einbindung einer Wärmepumpe an einem Bypass. Dieser ist erforderlich, um später die Durchflussmenge regulieren zu können. Einlaufdüse Skimmer Wärmepumpe Sandfilter Abfluss Bypass-Ventil Es ist normal Bypass halb offen, um den notwendigen Zufluss zur Wärmepumpe sicher... -
Seite 28: Pool Mit Wärmetauscher (Option)
Schematische Zeichnung der Montage des Heizelements (siehe vorige Seite) Schlauchklemme Wasser rein Wasser raus Wasser rein PVC-Rohr Wasser raus Gummimuffe Montage über Wasserniveau Montage unter der Wasserniveau 9.3. Pool mit Wärmetauscher (Option) Die schematische Zeichnung zeigt die Einbindung eines Wärmetauschers. Einlaufdüse Skimmer Sandfilter... -
Seite 29: Pool Mit Solarkollektoren (Option)
9.4. Pool mit Solarkollektoren (Option) Das Solarpaket beinhaltet ein Montagepaket für die Entlüftung, ein Montagepaket für den Anschluss des Solarkollektors an die Leitungen des Poolsystems und ein automatisches Motorventil (wenn mitbestellt). Die schematische Zeichnung zeigt die Einbindung eines Sonnenkollektors. Einlaufdüse Entlüftung Gummimuffe Skimmer... - Seite 30 Die beiden Schraubverbinder werden in der Nähe der Kugelventile auf der Seite des Solarkollektors montiert (siehe auch Zeichnung vorherige Seite). Sie ermöglichen zum Beispiel das Ablassen des Wassers zum Winter. Die Verbinder werden in der Regel auf der vertikalen Strecke zwischen Maschinenraum und Dach installiert - in jedem Fall aber vertikal! trennbare Verbindung...
-
Seite 31: Leiter
Leiter Die Leiter wird entsprechend der folgenden Anleitung montiert. 1. Bauen Sie die Leiter entsprechend der Zeichnung unten zusammen. Beachten Sie, dass die einzelnen Stufen Ausbuchtungen haben, in den die seitlichen Rohre geklippt werden. Nur so wird die notwendige Stabilität erreicht. 2. -
Seite 32: Garantie-Urkunde
Fotos zu dokumentieren. Die Möglichkeit der Begutachtung ist uns einzuräumen. Austausch oder Reparatur verlängern die Garantiezeit nicht. Ihre gesetzlichen Gewährleistungsansprüche werden durch diese Garantie nicht eingeschränkt. Beckentyp Rundbecken Langformbecken Uni Langformbecken Profi Beckenmaße Ø ________ Länge ________ Breite ________ Höhe __________ Kaufdatum _______________________...
