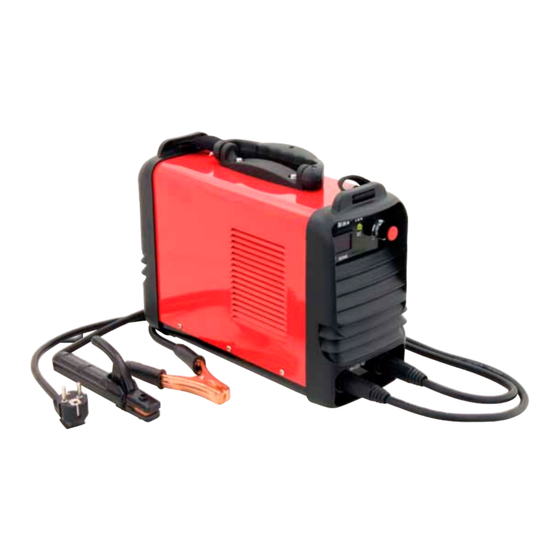

AGRIVOLT Inverter-Schweißgerät MMA-160
Inverter-Schweißgerät
MMA-GMC-160S
Schweißbare Materialien:
Stahl, Edelstahl, verzinktes Material,
Gusswerkstoffe
Einsatzbereiche:
Landwirtschaft, Montage, Forstwirt-
schaft, Geländerbau,
Bauschlosserei, etc.
Bestellnummer: 704350
Dieses professionelle Inverter-Schweißgerät MMA-GMC-160S basiert auf der hochwertigen
IGBT-Gleichrichtertechnik und ist für das Lichtbogenschweißverfahren mit aller Art von Mantel-
Stab-Elektroden bis 4mm Durchmesser konzipiert. Die hohe Arbeitsfrequenz in Verbindung mit
dem intelligenten Regelsystem verleiht dem Inverter-Schweißgerät MMA-GMC-160S eine hohe
Präzision und Konstanz, wodurch die ausgezeichneten Schweißeigenschaften begründet sind.
Die Regelelektronik ermöglicht zusätzlich diverse Komfortfunktionen wie Antistick, Arc-Force-
Steuerung und Hot-Start.
ANTISTICK
Kurz vor dem Kurzschlussstrom regelt die Steuerung den eingestellten Maximalstrom ab, um ein
Festkleben und Ausglühen der Mantelelektroden zu verhindern.
ARC–FORCE-STEUERUNG
Elektronische Regelung des Lichtbogens. Der eingestellte Stromwert wird automatisch der Licht-
bogenlänge angepasst und gleicht somit im gewissen Rahmen Wackelfehler aus.
HOT-START
Verhindert durch kurzfristige Überlagerung des eingestellten Schweißstromes das Klebenblei-
ben der Stabelektrode und wärmt den Schweißnahtanfang schneller auf.
Technische Daten:
Eingangsspannung:
Frequenz:
Eingangsstrom eff.:
Leerlaufspannung:
Schweißstrom:
Isolationsklasse:
Überspannungsschutz:
Wirkungsgrad:
Gehäuse-Schutzklasse:
Einschaltdauer ED160A:
Einschaltdauer ED100A:
Netzabsicherung:
Maße:
Gewicht:
230V/1-Phase
50/60Hz
5,9KVA
72V
20-160A
F
ja
85%
IP21S
60%
100%
16A träge
440x230x320
6,5kg
Gebrauchsanweisung
www.fk-soehnchen.de
Im Lieferumfang enthalten:
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für FK Söhnchen MMA-GMC-160S
- Seite 1 IGBT-Gleichrichtertechnik und ist für das Lichtbogenschweißverfahren mit aller Art von Mantel- Stab-Elektroden bis 4mm Durchmesser konzipiert. Die hohe Arbeitsfrequenz in Verbindung mit dem intelligenten Regelsystem verleiht dem Inverter-Schweißgerät MMA-GMC-160S eine hohe Präzision und Konstanz, wodurch die ausgezeichneten Schweißeigenschaften begründet sind.
-
Seite 2: Konformitätserklärung
FKS-Inverter-Schweißgerät Das Grundprinzip eines IGBT-Inverters ist ähnlich dem eines Schaltnetzteils. Die 50Hz- Netzspannung wird zuerst gleichgerichtet. Mit Hilfe von IGBT-Leistungshalbleitern wird diese Gleichspannung mit einer hohen Frequenz zerhackt und anschließend über einen relativ kleinen Transformator (daher geringes Gerätegewicht) auf eine geringere Spannung trans- formiert. - Seite 3 FKS-Inverter-Schweißgerät Gefahrenstellen: Elektrischer Schlag – kann zum Tod führen Elekroden und das Werkstück verbunden mit der Massezwinge sind im Schweissbetrieb spannungsfüh- rend und dürfen auf keinen Fall ungeschützt berührt werden. Diese weitere Punkte sollten entsprechend beachtet werden - Bringen Sie das Erdungskabel den Richtlinien entsprechend an. - Werkstück und das Gerät müssen gut geerdet sein.
-
Seite 4: Installation
FKS-Aktions-Inverter-Schweißgerät Installation Betriebsort Stellen Sie sicher, das der Raum (Ort) an dem das Gerät in Betrieb genommen wird, ausreichend Luft- austausch gewährleistet, einen geeignete Temperatur bietet und das keine feuchte Luft vorhanden ist. Desweiteren dürfen keinerlei brennbarer Substanzen in der Nähe sein. Netzanschluß... - Seite 5 FKS-Inverter-Schweißgerät Schweißen Allgemeine Erklärung zum Elektrodenhandschweißen Dieses professionelle Inverter-Schweißgerät MMA-GMC-160S basiert auf der hochwertigen IGBT- Gleichrichtertechnik und ist für das Lichtbogenschweißverfahren mit aller Art von Mantel-Stab-Elektro- den bis 4mm Durchmesser konzipiert. Das Lichtbogenschweißverfahren ist ein Schmelzverfahren, wobei der erzeugte Lichtbogen als Wärmequelle eingesetzt wird um das Grundmaterial und den Elektroden- stab zum schmelzen zu bringen.
-
Seite 6: Problembehebung Schweißgerät
FKS-Inverter-Schweißgerät Problembehebung Schweißgerät Bitte beachten Sie: Nur dafür qualifizierte Personen dürfen das Gerät auf Fehler untersuchen. Kontaktieren Sie den Hersteller für weitere Hinweise. ACHTUNG! Eine Überprüfung ortsveränderbarer Geräte nach DIN VDE 0701-0702 berücksichtigt nicht die Gefahren die von Lichtbogenschweißanlagen ausgehen können. Im Falle eines Unfalles wird von den Gerichten eine allgemeine Überprüfung nach DIN VDE 0701-0702 nicht anerkannt. -
Seite 7: Hinweise Und Tipps
FKS-Inverter-Schweißgerät Hinweise und Tipps 1. Umgebungsbedingungen a. Die Maschine sollte in einer trockenen Umgebung mit einer maximalen Luftfeuchtigkeit von 90% betrieben werden. b. Die Betriebstemperatur sollte zwischen -10°C bis +40°C betragen. c. Schweißen Sie nicht im direkten Sonnenlicht oder im Regen. d. -
Seite 8: Problembehebung Beim Elektrodenschweißen
FKS-Inverter-Schweißgerät Problembehebung beim Elektrodenschweißen Es handelt sich hierbei nicht um eine Schweißanleitung. Wir setzen voraus, dass Sie als Anwender die- ses Schweißgerätes über ausreichend Schweißererfahrung und Kenntnisse im Umgang mit Lichtbogen- Schweißgeräten verfügen. Problem Ursache Behebung A. Nasse Elektroden A. Trockene Elektroden verwenden. Blasenbildung in der B.
