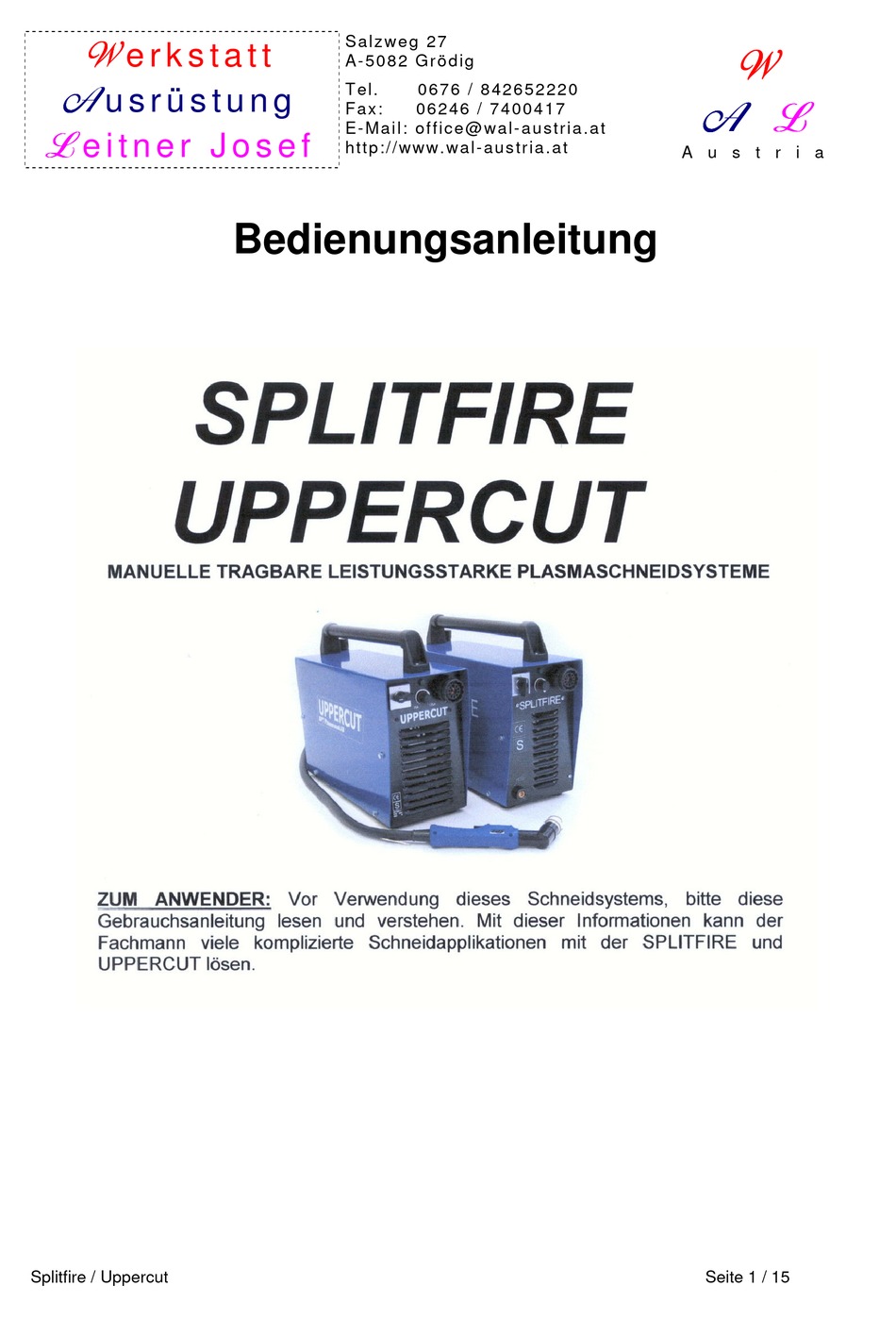

SPT Plasmateknik AB SPLITFIRE Bedienungsanleitung
Manuelle tragbare leistungsstarke plasmaschneidemaschine
Inhaltsverzeichnis
Quicklinks
W W W W
S al z we g 27
e r k s t a t t
W W W W
A- 50 8 2 G r ö d ig
A A A A
T el.
0 67 6 / 8 42 6 52 22 0
u s r ü s t u n g
A A A A
L L L L
F ax :
06 2 46 / 7 4 00 4 17
E- Ma i l : of f ic e @ wa l- a u s tr i a .a t
L L L L
e i t n e r J o s e f
ht tp :/ / www. wa l - aus tr ia .a t
A u s t r i a
Bedienungsanleitung
Splitfire / Uppercut
Seite 1 / 15
Inhaltsverzeichnis
Inhaltszusammenfassung für SPT Plasmateknik AB SPLITFIRE
- Seite 1 L L L L e i t n e r J o s e f ht tp :/ / www. wa l - aus tr ia .a t A u s t r i a Bedienungsanleitung Splitfire / Uppercut Seite 1 / 15...
-
Seite 2: Inhaltsverzeichnis
SPLITFIRE / UPPERCUT INHALTSVERZEICHNIS Seite 1. TECHNISCHE DATEN 2. INBETRIEBNAHME 3. BEDIENUNGSANLEITUNG 4. WECHSEL VON VERSCHLEISSTEILEN 5. INSTANDHAL TUNG 6. KONTROLLPUNKTE BEI FEHLERSUCHE 7. SICHERHEITSHINWEISE 8. GARANTIEBEDINGUNGEN Ausgabe 3 2005-02-15 Splitfire / Uppercut Seite 2 / 15... -
Seite 3: Technische Daten
Gewicht: 15 Kg 15 Kg Maximale Schneidkapazität: 28 mm 35 mm Qualitätsschnitt: 20 mm 50 mm Luftdruck: 4,5 Bar 5,5 Bar Luftdurchfluss PTA 120 160 L/Min 190 L/Min Schlauchpaketlänge: 6 Meter 6 Meter Splitfire / Uppercut Seite 3 / 15... -
Seite 4: Inbetriebnahme
Stromquelle beschädigen und teuere Reparaturkos- ten verursachen. Luftanschluss Reine, trockene und ölfreie Druckluft an dem Druckminderer an der Rückseite der Stromquel- le anschließen. Für SPLITFIRE auf etwa 4,5 Bar einstellen, und für UPPERCUT auf 5,5 Bar. Splitfire / Uppercut Seite 4 / 15... -
Seite 5: Bedienungsanleitung
Das Gerät mit dem Hauptschalter POWER einschalten. Die Ready Lampe (grün) ● leuchtet und der Ventilator läuft. Schneidstrom am Poti „CURRENT“ wählen, für Splitfire 20 – 70 A für UPPERCUT 20 ● – 120 A, dem eingestellten Schneidstrom entsprechend Verschleißteile in den Brenner einsetzen. - Seite 6 Splitfire / Uppercut Seite 6 / 15...
- Seite 7 899021 Knopf PTA 120 04.00.00 899022 Schlauchpaket PTA 120 899002 Brenner PT A 120 6m komplett BITTE beachten Sie! Verschleißteile für mehr als 70A nicht mit SPLITFIRE verwenden. Das führt zu schlechten Schneidergebnissen. Splitfire / Uppercut Seite 7 / 15...
-
Seite 8: Instandhaltung
Das Gerät öffnen d.h. den Handgriff wegnehmen und die Schrauben in die Seiten des Geräts losmachen. Das Verkleidungsbleche abnehmen. Staub und Schmutz mit trockenem, sauberem und öl- freiem Druckluft ausblasen. Kabelanschlüsse und Schlauchanschlüsse kontrollieren. In sehr schmutziger Umgebung soll das Gerät jeden Monat saubergemacht werden. Splitfire / Uppercut Seite 8 / 15... -
Seite 9: Kontrolle Bei Funktionsstörung
Kontrollieren ob die Schutzkappe des Brenners ordentlich angezogen ist. Die Schutzkappe beeinflusst den Sicherheitsschalter des Brenners. Den Luftdruck kontrollieren (siehe die Rückseite des Geräts). Der Druck für SPLITFIRE soll etwa 4,5 Bar sein, für UPPERCUT 5,5 Bar. Plasmalichtbogen nicht stabil: Den Luftdruck kontrollieren (siehe die Rückseite des Geräts). -
Seite 10: Sicherheitshinweise
Dennoch ist diese Berührungsspannung spürbar. Weitere Hinweise: Plasmaschneidanlagen nur an vorschriftsmäßig geerdeten Steckdosen mit Schutz- ● leiter betreiben. Schutzleiter anschließen. ● Tragen von Isolierender Schutzkleidung (festes trockenes Schuhwerk, Lederschür- ● ze, Stulphandschuhe). Verwendung Isolierender Unterlagen. ● Splitfire / Uppercut Seite 10 / 15... -
Seite 11: Arbeiten Unter Erhöhter Elektrische Gefahr
Die Plasmaschneidanlage erfüllt die Bedingungen der EN 50199 „Elektromagnetische Ver- träglichkeit (EMV), Produktnorm für Lichtbogenschweißeinrichtungen“. Diese Norm gilt für Einrichtungen zum Lichtbogenschweißen und verwandte Verfahren (z.B. Plasmaschnei- den), die zum Gebrauch in gewerblichen und häuslichen Breichen gebaut sind. Splitfire / Uppercut Seite 11 / 15... - Seite 12 Schneidleitungen so kurz wie möglich halten ● Potentialausgleich metallischer Teile in den neben der Einrichtung (die Plas- ● maschneideinrichtungen gegen diese metallischen Teile isolieren) Erdung des Werkstückes ● Selektives Abschirmen anderer Leitungen und Einrichtungen ● Splitfire / Uppercut Seite 12 / 15...
-
Seite 13: Gefährdungen Durch Wärme Und Lichtstrahlung
82 db(A) 79 db(A) 160 A 16 mm 86 db(A) 83 db(A) 240 A 16 mm 96 db(A) 92 db(A) Tabelle 1 Lärmwerte beim Plasmaschneiden Als Lärmschutz sind geeignete Ohrenschützer oder Stöpsel zu tragen. Splitfire / Uppercut Seite 13 / 15... - Seite 14 Nach Verschlucken - Wenn mehr als eine wenige Menge verschluckt worden ist- nach Krankenhaus. Wenn mehr als 30 Minuten weg vom Krankenhaus und wenn der beschä- digte bei vollem Bewusstsein ist - Erbrechen herbeiführen. In diesem Falle erst Wasser geben. Splitfire / Uppercut Seite 14 / 15...
-
Seite 15: Garantiebedingungen
Stromquelle von nicht autorisiertem Personal, entstehen. Die Garantie gilt nicht Brennerkörper oder Schlauchpaket. Reisekosten oder Frachtkosten sind nicht in der Garantie einbegriffen- Garantiereparatur darf nur von SPT Plasmatechnik AB, oder von einem von SPT angewiesenen Vertreter, ausgeführt werden. Splitfire / Uppercut Seite 15 / 15...
