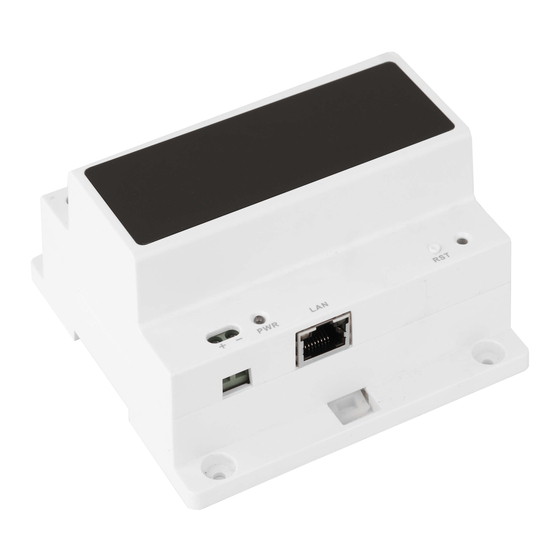

Goliath AV-2DZ-01 Benutzerhandbuch
2 draht ip-modul
Verwandte Anleitungen für Goliath AV-2DZ-01
Inhaltszusammenfassung für Goliath AV-2DZ-01
- Seite 1 GOLIATH AV-2DZ-01 / 2 Draht IP-Modul Benutzerhandbuch 2 Draht IP-Modul AV-2DZ-01 V.1.0 Seite 1 von 8 © 2015 . All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
GOLIATH AV-2DZ-01 / 2 Draht IP-Modul Inhaltsverzeichnis Wichtige Sicherheitshinweise und Informationen……………. 3 1. Produktübersicht…………………………………………………………. 4 1.1. Besondere Eigenschaften…………………………………. 4 1.2. Anschlüsse und Tasten……………………………………… 5 2. Befestigung …………………………………………………………………. 6 2.1. Befestigung mit Hutschiene…………………………….. 6 2.2. Wandbefestigung mit Schrauben….…………………. 7 3. Technische Daten ……………………………………………………….. 8 V.1.0... -
Seite 3: Wichtige Sicherheitshinweise Und Informationen
Alle eingetragenen Marken sind im Besitz ihrer jeweiligen Eigentümer. Wenn Sie sich bei irgendwelchen Punkten unsicher sind, lesen Sie unsere abschließende Erklärung. Besuchen Sie unsere Website unter www.goliath-intercom.de für weitere Informationen. V.1.0 Seite 3 von 8 © 2015 . All Rights Reserved. -
Seite 4: Produktübersicht
GOLIATH AV-2DZ-01 / 2 Draht IP-Modul 1. Produktübersicht 1.1. Besondere Eigenschaften Der VTNC3000A gibt Ihnen die Möglichkeit ihre Türsprechanlage mit 2 Draht Technik, z.B. mit einem Telefonkabel oder einfach mit dem Kabel das bisher Ihre Klingel verbunden hat, anzuschließen. Netzwerkkabel werden nur noch benötigt um das ganze System in Ihr Netzwerk einzubinden. -
Seite 5: Anschlüsse Und Tasten
GOLIATH AV-2DZ-01 / 2 Draht IP-Modul 1.2. Anschlüsse und Tasten Siehe Bild 1.2 Nr. Geräteteil Information Stromanschluss 24V DC LED- Stromanzeige Leuchtet, wenn das Gerät an den Strom angeschlossen ist Netzwerkanschluss Anschlussbuchse für Netzwerkkabel Reset Startet das Gerät neu 2 Draht Anschluss Anschlüsse für max. -
Seite 6: Befestigung
GOLIATH AV-2DZ-01 / 2 Draht IP-Modul 2. Befestigung 2.1. Wandbefestigung mit Hutschiene Siehe Bild 2.1 Hutschienen werden bei Elektroinstallation als Tragschienen verwendet. Sie werden mithilfe von Schrauben und Dübeln an der Wand angebracht. Elektronik mit entsprechenden Befestigungsmerkmalen können eingeschoben oder eingehängt werden. -
Seite 7: Wandbefestigung Mit Schrauben
GOLIATH AV-2DZ-01 / 2 Draht IP-Modul 2.2. Wandbefestigung mit Schrauben Siehe Bild 2.3 Im Lieferumfang enthalten sind: 4 x Dübel (6 x 30 mm) 4 x Schraube (ST3 x 18 mm) 1. Zeichnen Sie zuerst die Bohrlöcher an der Wand an. Halten Sie hierzu das Gerät an der Stelle an die Wand, wo Sie es später platzieren möchten. -
Seite 8: Technische Daten
GOLIATH AV-2DZ-01 / 2 Draht IP-Modul 3. Technische Daten Modell VTNC3000A Spannung 24V DC Stromverbrauch Max. 30 W Arbeitstemperatur -10°C bis 55°C Abmessungen (L x B x H) 108 x 110 x 66 mm Gewicht Ca. 190 g V.1.0 Seite 8 von 8 ©...
