Phoenix PRO USB Bedienungsanleitung

Usb-ausgabeboard mit ilda-, ttl und dmx-anschluss
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

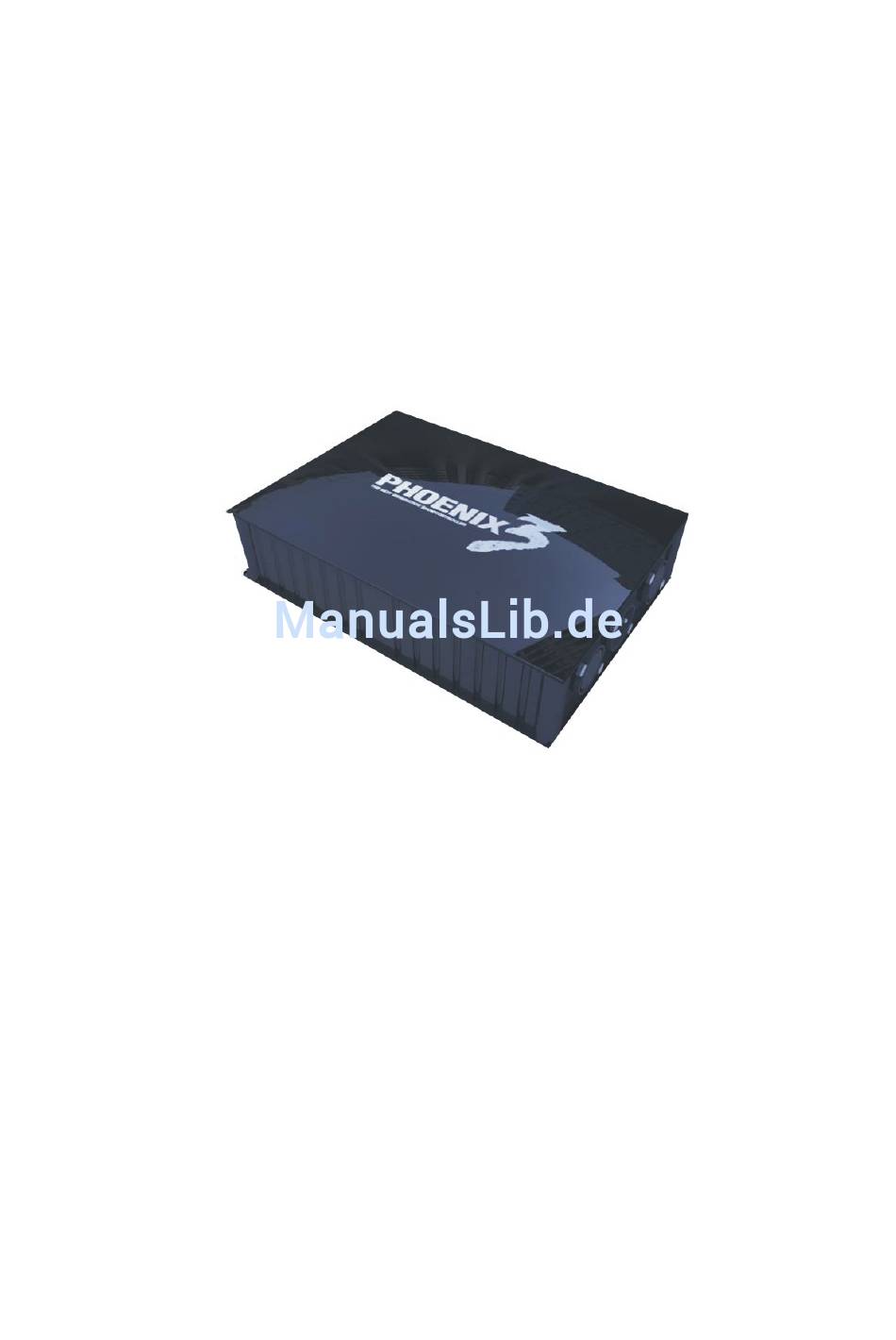

PHOENIX
PRO USB-Interface
USB-Ausgabeboard mit ILDA-, TTL und DMX-Anschluss
Bedienungsanleitung
Ausgabe vom 1. Dezember 2009
Dieses Gerät ist ein optional erhältliches Interface des Softwarepaketes vom
PHOENIX Showcontroller
Herausgeber:
PHOENIX Showcontroller GmbH & Co.KG * www.Phoenix-Showcontroller.de
Der Herausgeber übernimmt keine Gewähr über Vollständigkeit und Richtigkeit dieses Handbuchs
und behält sich Änderungen und Irrtümer vor.
Vervielfältigung und Veröffentlichung dieser Druckschrift, auch auszugsweise, nur mit
ausdrücklicher Genehmigung des Herausgebers.
© 2009 Alle Rechte vorbehalten

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Phoenix PRO USB

  • Seite 1 Dieses Gerät ist ein optional erhältliches Interface des Softwarepaketes vom PHOENIX Showcontroller Herausgeber: PHOENIX Showcontroller GmbH & Co.KG * www.Phoenix-Showcontroller.de Der Herausgeber übernimmt keine Gewähr über Vollständigkeit und Richtigkeit dieses Handbuchs und behält sich Änderungen und Irrtümer vor. Vervielfältigung und Veröffentlichung dieser Druckschrift, auch auszugsweise, nur mit ausdrücklicher Genehmigung des Herausgebers.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Allgemeines Seite 3 Features Unterschiede zum PHOENIX-LIVE Interface Inbetriebnahme Seite 4 Handhabungsvorschriften Installieren des USB-Treibers Seiten 5-7 Verwendung mit älterer Software Seite 8 Signalanschlüsse Seite 9 Anschluss der Scanner- und Farbsignale TTL-Ausgänge Seite 11 DMX-Anschlüsse Status LEDs Seite 12...

  • Seite 3: Allgemeines

    Allgemeines Die PHOENIX PRO USB ermöglicht die Ansteuerung von ILDA-kompatiblen Lasershowprojektoren unter Verwendung unterschiedlicher Showsoftware über USB. Dadurch entfällt die Montage von Steckkarten im PC und es können auch Notebooks zum Abspielen von Lasershows eingesetzt werden. Das Interface verfügt über einen ILDA-Standardanschluss sowie 8 TTL und DMX in/out / through- Anschlüsse.

  • Seite 4: Inbetriebnahme

    Inbetriebnahme Wird die PHOENIX PRO USB an einer externen Stromversorgung betrieben, so verwenden Sie zur Stromversorgung des Gerätes nur geregelte Betriebsspannung. Das Gerät toleriert Spannungen zwischen 8 und 24 Volt. (Netzteil sollte min. 500mW haben) Es wird empfohlen, Netzgeräte zu verwenden, die gegen Netzstörungen unempfindlich sind, oder aber diese an Steckdosen mit intergrierten Netzfiltern zu betrieben.

  • Seite 5: Seiten

    Erscheint die Aufforderung, im Internet nach Treibern zu suchen, so wählen Sie „Nein, diesmal nicht“ Es erscheint nun die Auswahl zur automatischen Installation. Wenn Sie das erste Mal eine PHOENIX PRO USB installieren oder aber eine neuere Version des Treibers vorliegt, wählen Sie und dann Wurde bereits zuvor eine PHOENIX PRO USB installiert, so können Sie automatisch installieren,...
  • Seite 6 Geben Sie nun das Laufwerk an, auf dem sich der Treiber befindet Falls Sie den Treiber von der mitgeliefertenCD installieren wollen, wählen Sie Betätigen Sie Der Treiber wird nun gesucht und installiert...
  • Seite 7 In manchen Fällen kann es sein, dass Windows einen Treiber nicht findet. Wählen Sie in dem Fall denselben Ordner noch einmal aus, wo Sie auch den Treiber vorher schon gefunden haben. (…\PHOENIX Showcontroller\Interface Driver\ Live_USBPro Driver\ Nach erfolgreicher Installation die Installation fertigstellen...

  • Seite 8: Verwendung Mit Älterer Software

    Aufgrund dessen, dass sich die Technology und die Datenübertragung komplett geändert haben, ist leider das Betreiben von älteren PHOENIX-Interfaces ab PHOENIX 3 nicht mehr möglich. Umgekehrt sind auch die neuen Interfaces nicht mehr in der Lage mit PHOENIX 1 oder 2 zu kommunizieren.

  • Seite 9: Signalanschlüsse

    Signalanschlüsse (siehe auch Fig.1) Anschluss der Scanner- und Farbsignale Alle Anschlüsse liegen an einem 25poligen ILDA-Standardstecker. Dieser ist entweder als 25polige D-Sub-Buchse ausgeführt (Gehäuseversion), oder als 26poliger Wannenstecker (OEM Version), falls ein Einbau direkt in den Laserprojektor erfolgt. Achtung: Unterschiedliche Pinnummerierung! Der Wannenstecker ist so belegt, dass ein Flachkabelstecker mit angepresster D-Sub-Buchse die selbe Belegung ergibt, wie die on-board D-Sub-Buchse.
  • Seite 10 * Signale Intensity und 6.Farbe Cyan sind fest verbunden. Die Showsoftware muss entscheiden, ob 5 Farben + Intensity oder 6 Farben ausgegeben werden. Hinweis: Bei Betrieb im 5+I-Modus ist das Signal am 6. Farbausgang (Cyan) zu ignorieren. Bei Betrieb im 6 Farb Modus ist das Signal am Intensity-Ausgang zu ignorieren. ** Achtung: Shutterausgänge 5V maximal mit 20mA belasten! Fig.

  • Seite 11: Ttl-Ausgänge

    TTL-Ausgänge OEM-Version: Ebenfalls auf dem Board befindet sich eine einreihige, 10polige Stiftleiste, welche 8 TTL-kompatible Ausgänge bereitstellt. Gehäuse-Version: Ein 9-Pol Sub D Stecker an der Rückseite führt die TTL-Signale raus. Aufgrund dessen, dass dieser Anschluß sehr empfindlich ist, muß die Verbindung vom Käufer selber hergestellt werden.

  • Seite 12: Status Leds

    DMX-Anschluß bei Gehäuse-Version: Das PHOENIX-USB Pro Interface hat optisch isolierte DMX-Anschlüsse. Optisch isolierte Anschlüsse haben den Vorteil gegenüber nicht isolierte DMX- Verbindungen, dass evtl. Fehlersignale und Stöme die Karte nicht zerstören bzw. „abstürzen“ lassen. Aus Erfahrung wissen wir über viele „Billig-DMX-Produkte“ aus Fernost, dass diese oftmals sogar Strom über DMX ausgeben und empfindliche Elektronik damit zerstören können! Die...

  • Seite 13: Probleme

    Dies kann passieren, wenn eine laufende Treiberinstallation unterbrochen bzw. abgebrochen wird. Stellen Sie in diesem Falle sicher, dass das Gerät angeschlossen und betriebsbereit ist. Gehen Sie in den Gerätemanager der Systemsteuerung, wählen Sie den PHOENIX-PRO USB- Treiber aus und löschen Sie ihn.

  • Seite 14: Verwendung Mit Anderer Software

    Verwendung mit anderer Software Sollte PHOENIX-Hardware mit einer anderen Software betrieben werden wollen, so erkundigen Sie sich bitte vorerst bei uns und dem anderen Software-Hersteller, ob die Karte auch unterstützt wird. Abschließende Erklärung Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrik einwandfrei.

  • Seite 15: Eg-Konformitätserklärung

    Nach erfolgter Installation ist eine weitere Prüfung des gesamten Aufbaus unerlässlich und muss nach den Richtlinien der VDE 0837 und korrespondierender Unfallverhütungsvorschrift VBG 93 vorgenommen werden. Diese Erklärung wird abgegeben für den Hersteller PHOENIX Showcontroller GmbH & Co.KG Andreas-Meyer-Str. 39 22113 Hamburg Germany Tel.: +49-40 7887623-0...
