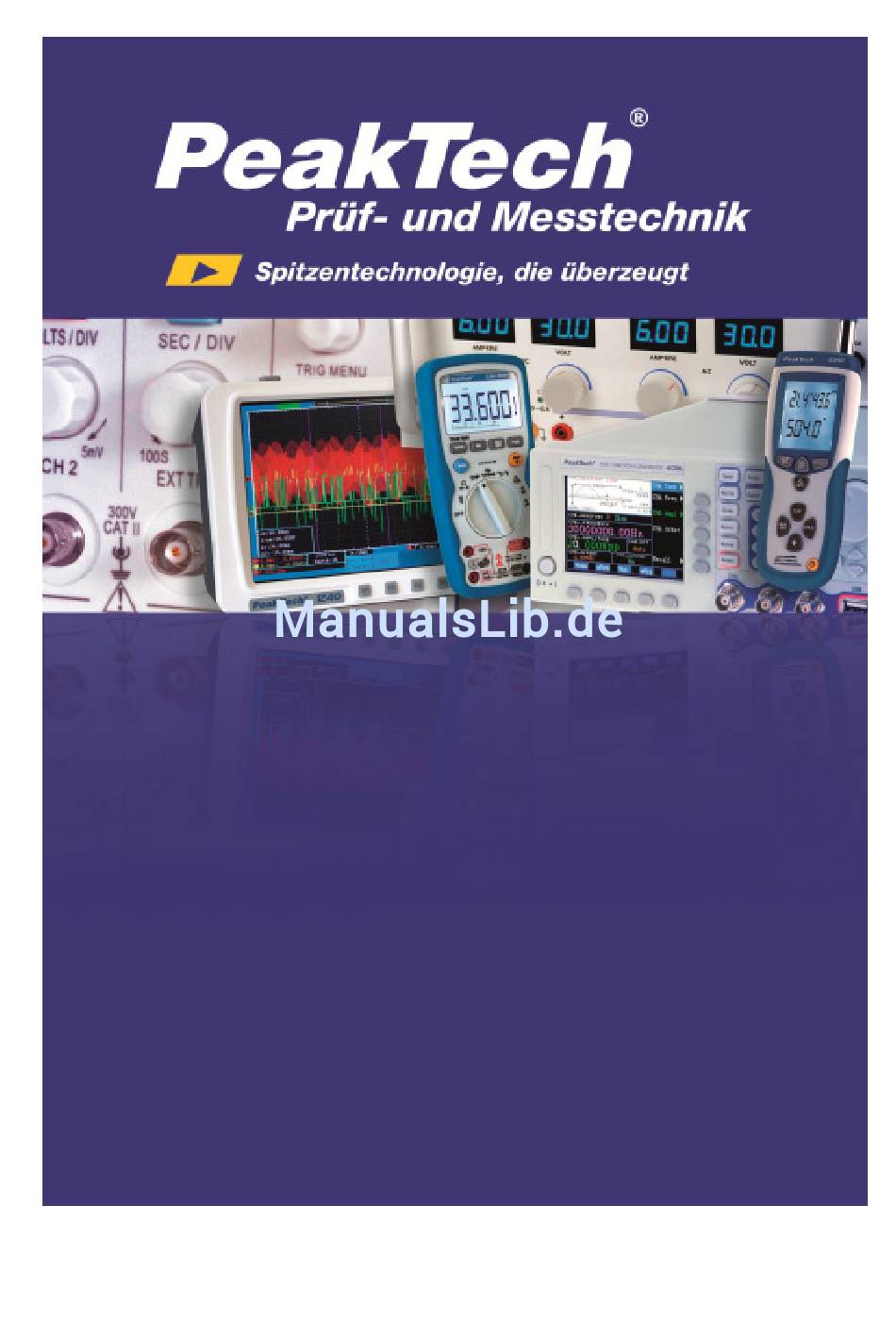

- Seite 1 ® PeakTech 2800 Laser-Entfernungsmesser/ Laser-Distance Meter Bedienungsanleitung/ Operation Manual...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) entsprechend Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Seite 3 * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. * Heiße Lötpistolen unmittelbaren Nähe Gerätesfernhalten. * Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) * Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“...
- Seite 4 * Achten adäquate Sicherheitsmaßnahmen Vermessungsstandort * Vermeiden Sie unvorsichtiges Verhalten auf Gerüsten, beim Messen auf Leitern, in der Nähe von laufenden Maschinen oder Maschinenteilen oder in der Nähe von ungeschützten Anlagen * Zielen Sie nicht direkt in die Sonne * - Messgeräte gehören nicht in Kinderhände – Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen.
-
Seite 5: Technische Merkmale
2. Technische Merkmale Dieser professionelle Laser-Entfernungsmesser wurde speziell für Messungen mit hoher Genauigkeit entwickelt und ist ein Gerät für die Messung entfernter und schwer zu erreichender Orte. kompakte handliche Gerät wurde für Anwendungen in Innenräumen entwickelt und ist durch sein spritzwassergeschütztes Gehäuse auch für Anwendungen im Außenbereich geeignet. -
Seite 6: Technische Daten
3. Technische Daten Messreichweite: 0.05m bis 50m Anzeige: mehrzeilige Multifunktionsanzeige Genauigkeit < 10m : +/- 1.5mm, typisch Genauigkeit > 10m (bzw. bei schlechten Messverhältnissen): +/- 0.15mm/m Messeinheiten: m (Meter), in (Zoll), ft (Fuß) Messwertspeicher: 20 Messwerte Laser: Klasse 2 Laser Typ: 635 nm, <... -
Seite 7: Anschlüsse Und Bedienelemente
4. Anschlüsse und Bedienelemente 1) Linse für Laser (an der Geräteoberseite) 2) Multifunktionsanzeige 3) Tastenfeld 4) Holster... - Seite 8 LCD-Display 1. Laser aktiv 2. Bezugsebene (vorne) 3. Bezugsebene (hinten) 4. Variable Messfunktionen Flächenmessung Volumenmessung Indirekte Messung Indirekte (zweite) Messung 5. Einzel-Entfernungsmessung 6. Batterieanzeige 7. Messwertespeicher 8. Gerätefehler 9. Dauermessung & Maximalwert- & Minimalwertmessung 10. Erste Messwert-Anzeigezeile 11. Zweite Messwert-Anzeigezeile 12.
-
Seite 9: Funktionen Und Messbetrieb
5. Funktionen und Messbetrieb Tastenfeld 1. EINN/MEAS-Taste 2. Fläche/Volumen-Taste 3. Taste für indirekte Messung 4. Taste für Einzel-/Dauerentfernungsmessung 5. Plus (+)-Taste 6. Minus (-)-Taste 7. Speicher-Taste 8. Referenz-Taste 9. Beleuchtung/UNIT-Taste 10. Lösch-/AUS-Taste 6. Erster Betrieb und Einstellungen Ein- und Ausschalten Mit der “EIN-/MEAS”-Taste (1) schalten Sie das Instrument und den Laser ein. - Seite 10 Lösch-Taste Die letzte Aktion wird rückgängig gemacht bzw. die angezeigten Daten werden gelöscht. Wenn Modus „Messwertspeicher“ die Lösch-/AUS”-Taste (10) gleichzeitig drücken, werden alle Daten im Speicher gelöscht. Referenzebene einstellen Standardeinstellung für Referenzebene Unterkante des Instruments. Drücken Sie die “Referenz”-Taste (8) , um die Referenzebene ab Oberkante auszulösen . Bei jeder Änderung der Referenzeinstellung ertönt ein Piepton.
- Seite 11 Entfernungsmessung (einzeln) Drücken Sie die “EIN-/MEAS”-Taste (1) um den Laser einzuschalten. Drücken Sie Taste erneut, Entfernungsmessung auszulösen. Der gemessene Wert wird unmittelbar angezeigt. Dauermessung (Verfolgung) & Maximal- Minimal- Messung Die Dauermessfunktion (Verfolgung) wird für die Übertragung Messdaten, z.B. Bauplänen verwendet. Dauermessmodus kann der Laserpunkt zum Ziel bewegt werden, wobei der gemessene Wert etwa alle 0,5 Sekunden in der dritten Display-Zeile aktualisiert wird.
- Seite 12 Addition/Subtraktion Entfernungsmessung Der nächste Messwert wird mit der “+”-Taste (5) dem vorherigen Messwert hinzugefügt. Der nächste Messwert wird mit der “-“-Taste (6) von dem vorherigen Messwert abgezogen. Mit der „Lösch-/AUS”-Taste (10) wird der letzte Schritt rückgängig gemacht. Mit der “MAX/MIN”-Taste (4) geht man zurück zur Einzel- Entfernungsmessung.
- Seite 13 Das Ergebnis der Flächenmessung der bereits gemessenen Werte wird in der Summenzeile angezeigt. Die “EIN-/MEAS”-Taste (1) noch einmal drücken, um die dritte Entfernung (z.B. Höhe) zu messen. Der Wert wird in der zweiten Zeile angezeigt. Das Ergebnis der Flächenmessung wird in der dritten Zeile, die beiden zuvor gemessenen Messwerte werden in den Zeilen 1 und 2 angezeigt.
- Seite 14 Nach der ersten Messung wird der Wert übernommen. Halten Sie das Instrument möglichst horizontal. Drücken Sie erneut die “EIN-/MEAS”-Taste (1), um die Entfernung des horizontalen Punktes (2) zu messen. Das Ergebnis der Funktion wird in der Summenzeile angezeigt. Indirekte Messung – Bestimmen einer Strecke mittels 3 Messungen Drücken Sie die “INDIREKTE MESSUNG”-Taste (3) zweimal.
- Seite 15 Messwertespeicher Die letzten 20 erfassten Werte (Messwerte oder Berechnungen) werden mit der “SPEICHERN”-Taste (7) in umgekehrter Reihenfolge angezeigt. Mithilfe der “+”-Taste (5) bzw. Der “-“- Taste (6) können Sie durch diese Messwerte navigieren. Sie können alle gespeicherten Messwerte durch gleichzeitiges Drücken der “SPEICHERN”-Taste (7) und der “LÖSCH/AUS”- Taste (10) im Speicher-Modus löschen.
-
Seite 16: Fehlerbehebung
8. Fehlerursache/Störmeldungen Fehler- Fehlerursache Fehlerbehebung code Berechnungs- Prozedur wiederholen fehler Signal zu schwach Bitte Zielplatte benutzen Entfernung zu z.B. gerades, unlackiertes groß (> 50m) Stück Pappe oder Holz (nicht im Lieferumfang enthalten) Signal zu stark Bitte Zielplatte benutzen Ziel reflektiert zu z.B. -
Seite 17: Austauschen Der Batterien
9. Austauschen der Batterien Bei ungenügender Batteriespannung leuchtet in der LCD- Anzeige das Batteriesymbol auf. Die Batterien sind dann baldmöglichst auszuwechseln. Dazu wie beschrieben vorgehen: • Ersetzen Sie die Batterien, wenn das Symbol dauerhaft im Display blinkt. 1) Nehmen Sie die Abdeckung des Batteriefachs ab. 2) Legen Sie die Batterien ein. - Seite 18 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Seite 19 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. © PeakTech® 07/2012/pt/th/pt -18-...
