AP-Beleuchtung F1-90/55

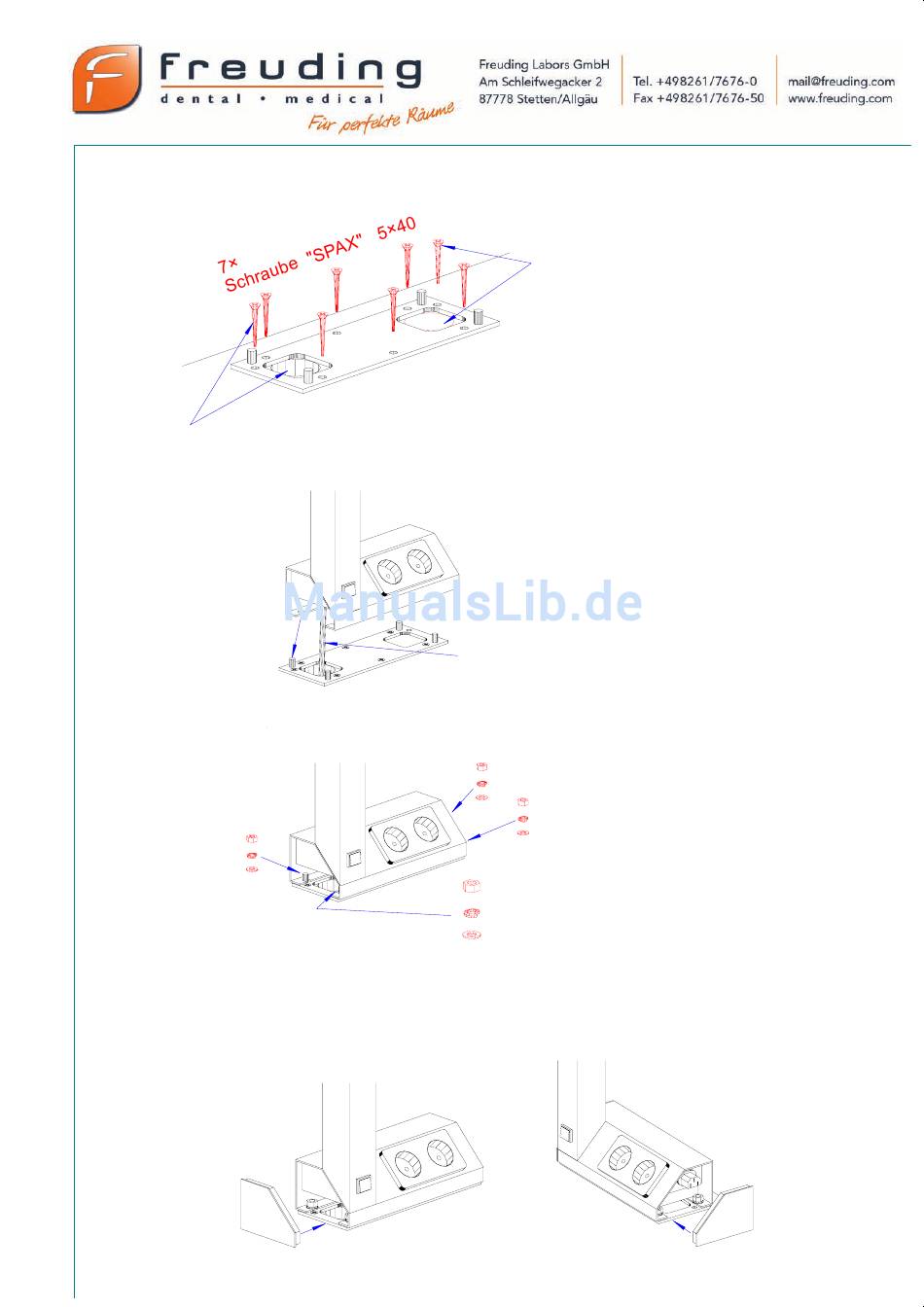

1.
Stativ links
MS 135
MS 138
2.
3.
Lampe auf Grundplatte mit 4 Verschraubungen montieren
und die seitlichen Gummiabdeckungen aufstecken.
4.
Stativ rechts
MS 136
MS 139
Bohrung Ø 50mm für Kabeldurchführung
und Ø 4mm für Befestigungsschrauben bohren
(siehe "Detailzeichnung Grundplatte").
Grundplatte auf Tischplatte schrauben.
Anschlusskabel durch die Öffnung
in der Tischplatte bzw. Grundplatte führen.
(Lampenträger "links" = linke Öffnung,
Lampenträger "rechts" = rechte Öffnung)
Sechskantmutter M8
Federring M8
Beilagscheibe 8.4×16
2
