Inhaltszusammenfassung für Audiovox VXE 6020NAV

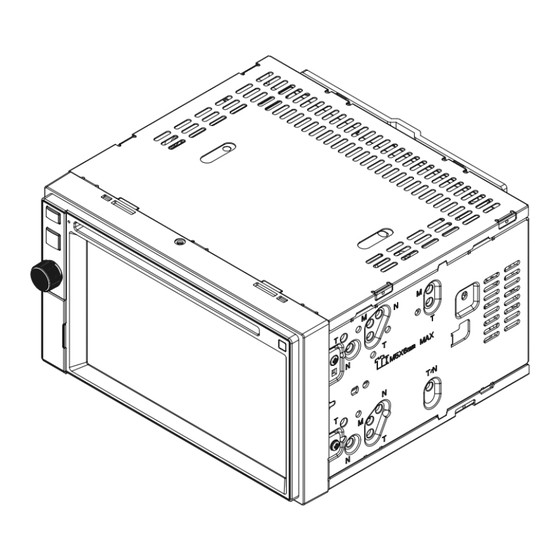

- Seite 1 VXE 6020 NAV Installationsanleitung Installation Guide ®...
- Seite 2 Anschlussdiagramm/ Wiring Diagram...
-
Seite 3: Entfernen Der Transportsicherung
Lieferumfang Benötigte Werkzeuge und Materialien: • VXE 6020 NAV Receiver • Schlitz- und Kreuz-Schraubendreher • 2-DIN-Montageklammern für linke und rechte Seite • Seitenschneider und Abisolierzange • 2-DIN-Montagerahmen • Werkzeug zum Herausnehmen des eingebauten • Zierblende Radios (Schraubendreher, Steckschlüsselsatz oder • Adapter Lautsprecherausgang/Stromversorgung auf ISO-Kupplung andere Werkzeuge) •... -
Seite 4: Installation Unter Verwendung Des Montagerahmens
Installation unter Verwendung des Step 1-b Montagerahmens Montage des Montagerahmens in das Armaturenbrett. a. Montieren Sie wenn nötig den Adapter (nicht im Lieferumfang enthalten). b. Montieren Sie den Montagerahmen in das Armaturenbrett oder ggf. in einen Adapter (verwenden Sie dazu ausschließlich die mitgelieferten Schrauben). -
Seite 5: What's In The Box
What’s in the Box Tools and Supplies • VXE 6020 NAV Head Unit You will need these tools and supplies for installation: • Left and Right Double DIN Mounting Brackets • Flat-head and Philips screwdrivers • 2-DIN-sleeve • Wire cutters and strippers •... - Seite 6 Installation Using Half-Sleeve Step 1-b Install half-sleeve in the dashboard. Install adapter if necessary (optional). Install half-sleeve into adapter or dashboard (use only the supplied screws). Do not force the sleeve into the opening or cause it to bend or bow. WARNING! Only connect the unit to a 12-volt power supply with proper grounding.
- Seite 7 ANSCHLUSSDIAGRAMM / WIRING DIAGRAM Yellow White White Blue Yellow/Camera-Video Blue / ANT .CONT Red / ACC Black / Ground Yellow / Battery 12V(+) Orange / Illumination...
- Seite 8 ® Audiovox Audio Produkte GmbH Lise-Meitner-Str. 9 50259 Pulheim www.audiovox.de...
