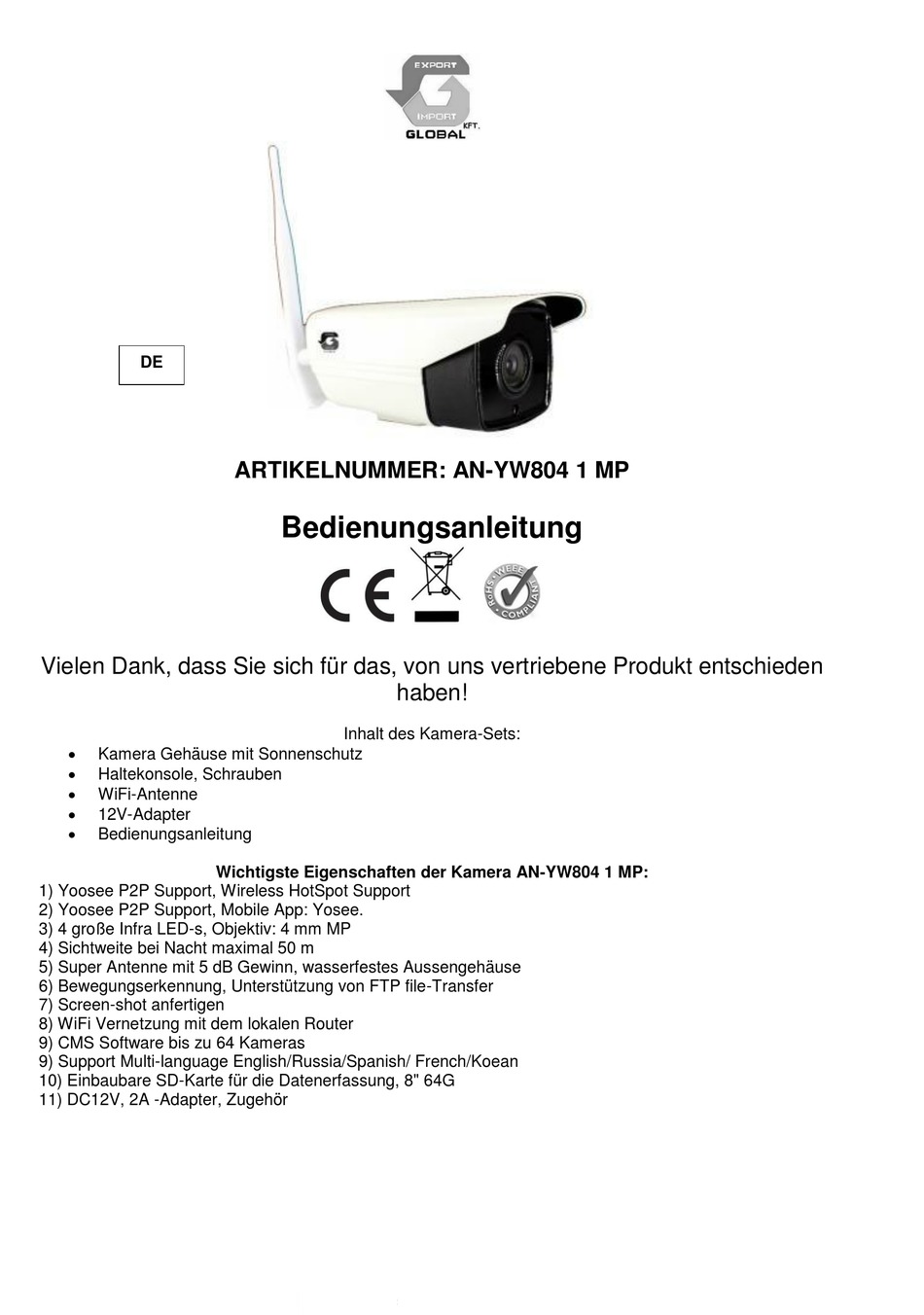

Export Import Global AN-YW804 1 MP Bedienungsanleitung
Quicklinks
DE
Vielen Dank, dass Sie sich für das, von uns vertriebene Produkt entschieden
Kamera Gehäuse mit Sonnenschutz
Haltekonsole, Schrauben
WiFi-Antenne
12V-Adapter
Bedienungsanleitung
1) Yoosee P2P Support, Wireless HotSpot Support
2) Yoosee P2P Support, Mobile App: Yosee.
3) 4 große Infra LED-s, Objektiv: 4 mm MP
4) Sichtweite bei Nacht maximal 50 m
5) Super Antenne mit 5 dB Gewinn, wasserfestes Aussengehäuse
6) Bewegungserkennung, Unterstützung von FTP file-Transfer
7) Screen-shot anfertigen
8) WiFi Vernetzung mit dem lokalen Router
9) CMS Software bis zu 64 Kameras
9) Support Multi-language English/Russia/Spanish/ French/Koean
10) Einbaubare SD-Karte für die Datenerfassung, 8" 64G
11) DC12V, 2A -Adapter, Zugehör
ARTIKELNUMMER: AN-YW804 1 MP
Bedienungsanleitung
Inhalt des Kamera-Sets:
Wichtigste Eigenschaften der Kamera AN-YW804 1 MP:
haben!
Verwandte Anleitungen für Export Import Global AN-YW804 1 MP
Inhaltszusammenfassung für Export Import Global AN-YW804 1 MP
- Seite 1 12V-Adapter Bedienungsanleitung Wichtigste Eigenschaften der Kamera AN-YW804 1 MP: 1) Yoosee P2P Support, Wireless HotSpot Support 2) Yoosee P2P Support, Mobile App: Yosee. 3) 4 große Infra LED-s, Objektiv: 4 mm MP 4) Sichtweite bei Nacht maximal 50 m 5) Super Antenne mit 5 dB Gewinn, wasserfestes Aussengehäuse...
- Seite 2 Technische Daten Kamera AN-YW-804 1MP Daten Chipset GM8135+1145 (720P) Mobile App 720P Operationssystem Eingebettetes Linux Op. System Objektiv Normaler Fixfokus, 4 mm Sichtwinkel 50⁰ (waagrecht) Bild komprimieren H.264 Typ des Bildsensors 720P SC1145 CMOS Manuelle Aufnahme, zeitgesteuerte Aufnahme, Video Aufnahmemodi Alarmaufnahme Minimale Beleuchtung 0.3 LUX...
- Seite 3 Inbetriebsetzung der Kamera Sie sollten die Kamera zunächst auf einem Tisch zusammenstellen. Um die SD Karte einlegen zu können, entfernen Sie die zwei kleinen Schrauben an der Unterseite des Gerätes, und nehmen Sie die dunkel-durchsichtige Plexi vordere Scheibe ab. (vorwärts). Demnach entnehmen Sie die 4 Schrauben der vorderen Scheibe, darauf trennt sich die vordere Scheibe von der Kamera und der SD Kartenhalter wird sichtbar.
- Seite 4 Die Kamera wird mit der Betätigung des "RESET" -Knopfes, Druck über 5 Sekunden, in Ausgangszustand gebracht. Die Verbindung kann auf zwei Weisen zustande gebracht werden: Über WiFi oder über Leitung. Bei WiFi-verbindung funktionieren Smartlink und AP (AP=Access Point) Anmerkung: AP ist nicht bei allen Kamera/Software-Versionen erreichbar! Smart Link: Berühren Sie die Smart Link Taste --->...
- Seite 5 AP Verbindung: AP Verbindung wählen---->Kamera-Passwort angeben ---> auf “ next step” klicken ---> auf das Feld ”select WiFi interface” gehen---> anschließend auf “go to set WiFi” Zeile gehen ---> Kamera GW-AP-xxx anwählen ---> dann “click here now to return to APP” anklicken( siehe 3.4.3 ) ---> done. Installation über wired LAN-Verbindung (mit Leitung), empfohlene Weise: Leitung-Installation anwählen --->...
- Seite 6 Kamera in der Liste) ---> Der Kamera einen Namen geben, Passwort –wenn es eine gibt - angeben---> dann save. Anmerkung: Springt folgendes Fenster auf, dann ist die Kamera bereits irgendwo hinzugefügt, zuerst muss diese Hinzuordnung aufgelöst werden (unbind)! Teilen mit Bekannten, Familienmitgliedern: Für das Teilen berühren Sie die Taste „sharing“...
- Seite 7 Wenn sie den Zugang mit mehr entfernten Bekannten teilen möchten: Sie können das auch über soziale Netzwerke tun, - das Gerät unterstützt nur das WeChat System - siehe weiter: WeChat Link in der rechts oberen Ecke anklicken, (siehe Bild 4.3.2 )--> über den Browser aufrufen---> in die aufspringenden Screen gehen--->...
- Seite 9 Handling des Teilens Möchten Sie den Zugang auch mit anderen teilen, so ist das Fenster für „sharing management” mit Klick auf „sharing” erreichbar.
- Seite 10 Bedeutung der Funktionsknöpfe in der Anfangsanzeige...
- Seite 11 1. Kamera QR Code einscannen 2. Anzeige des schwachen Passwords: Bei Erscheinen dieser Ikone ist die Eingabe eines stärkeren Passwords ratsam 3. Erfolgreiches Ein/Aus schalten des Alarms - nötig bei Aufnahme während Bewegungswahrnehmung und bei Alarm. 4. Video Wiedergabe 5. Einstellung: Wenn es auf Rot wechselt, ist die neue Update herunterladbar: Punkt „settings• &“firmware update“.
- Seite 12 Benutzung der CMS PC Management-Software Installieren Sie den CMS-Programm vin der beigelegten CD. Geben Sie am Anmeldescreen die Kameracode (in Grundstellung 123) an, siehe ---> Jetzt erscheint der Hauptscreen: Die links sichtbare + Taste anklicken, jetzt erscheint der folgende Screen, und zeigt die erkannte IP Kamera an, mit der IP Adresse: Klicken Sie die Zeile an, die Adresse kommt suf die rechte Seite hinüber, und die Kamera erscheint in der Kameraliste links.
- Seite 13 Im Kalender links können Sie den gesuchten Tag auswählen, dann mit Klick auf Taste search/suchen das gewünschte File anwahlen. Laden Sie das File herunter, um abspielen zu können. Ausführliche Beschreibung: Siehe in Dokument CMS Quick Operation Guidline auf der CD. URSPRUNGSLAND: CHINA ERZEUGER / IMPORTEUR / VERTRIEBSFIRMA: GLOBAL Export –...
