Inhaltszusammenfassung für Schulz TEC05-12

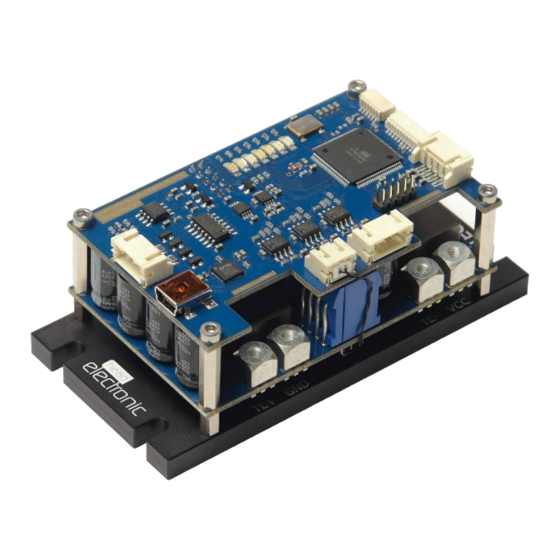

- Seite 1 Bedienhandbuch TEC05-12, TEC05-24 TEC16-12, TEC16-24, TEC16-32, TECdisplay © 2018 head electronic, Version 2.95...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Gewährleistung ............................4 Sicherheitshinweise ..........................5 Lieferumfang ............................6 TEC05-12, TEC05-24 ..........................6 TEC16-12, TEC16-24, TEC16-32 ......................6 TECdisplay ............................6 Anschlussplan TEC05-XX .......................... 7 Anschlussplan TEC16-XX .......................... 8 Daten-Schnittstellen ..........................9 USB Treibersoftware ........................... 9 RS485 ..............................9 TEC Config Utility ........................... - Seite 3 Befehle (Funktionen) ........................32 Fehlermeldungen .......................... 34 Versionshinweise ..........................36...
-
Seite 4: Gewährleistung
Gewährleistung head electronic gewährleistet, dass diese Produkte für einen Zeitraum von drei (3) Jahren ab Lieferung frei sind von Sach- und Arbeitsmängeln. Sollte sich ein Produkt innerhalb dieser Gewährleistungspflicht als defekt erweisen, wird head electronic das Produkt nach den in der vollständigen Gewährleistung aufgeführten Bedingungen entweder reparieren oder ersetzen. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Peltierelemente können Temperaturen erzeugen welche zu ernsthaften Verletzungen bei der Berührung mit der Haut führen. Benutzen Sie deshalb ein Thermometer zur Kontrolle der Temperaturen und nicht Ihre Hand! Wir unterstützen Sie gerne mit Ratschlägen, bitte rufen Sie dazu unseren technischen Service unter Tel. -
Seite 6: Lieferumfang
Lieferumfang TEC05-12, TEC05-24 1x TEC05-XX 2x Temperatur-Sensoren Pt1000 ( Überwachung Kaltseite und Heißseite ) 1x Pt1000 Kabel 4adrig 2x Anschlussleitungen Stromversorgung (rot und schwarz) 2x Anschlussleitungen Peltierelement (grau und blau) 1x CD-ROM „TEC series“ 1x USB Anschlusskabel 1x RS485 Anschlusskabel... -
Seite 7: Anschlussplan Tec05-Xx
Anschlussplan TEC05-XX 1 - +5V 4 - TX+ 2 - TEMP_SET_IN 3 - TX- 3 - FAN_PULSE_IN 2 - RX+ (ENABLE_IN) 1 - RX- 4 - FAN_PWM_OUT 5 - TEMP_OK_OUT 6 - GND Display Kürzel Beschreibung Typ Steckverbinder Minuspol Stromversorgung CTB5000/2 Pluspol Stromversorgung CTB5000/2... -
Seite 8: Anschlussplan Tec16-Xx
Anschlussplan TEC16-XX 6 - GND 5 - TEMP_OK_OUT 4 - FAN_PWM_OUT 3 - FAN_PULSE_IN 4 - TX+ (ENABLE_IN) 3 - TX- 2 - TEMP_SET_IN 2 - RX+ 1 - +5V 1 - RX- Display 1 - GND 2 - AUX 3 3 - AUX 2 4 - AUX 1 Display... -
Seite 9: Daten-Schnittstellen
Daten-Schnittstellen Der TEC-Controller verfügt über eine USB und eine RS485 Schnittstelle. Über diese kann der TEC- Controller konfiguriert und gesteuert werden. Das zugehörige Kommunikations-Protokoll ist in Anhang I ausführlich beschrieben. USB Treibersoftware Der TEC-Controller ist mit dem USB Chip FTDI FT232R ausgestattet. Wenn Sie den TEC-Controller zum ersten Mal mit Ihrem PC verbinden, wird die Treiberinstallation automatisch gestartet. -
Seite 10: Tec Config Utility
TEC Config Utility Starten Für die komfortable Bedienung des TEC-Controllers steht Ihnen die Java-basierte Anwendung „TEC Config Utility“ zur Verfügung. Diese erfordert das Java Runtime Environment, welches in der aktuellsten Version unter http://www.java.com heruntergeladen werden kann. Starten Sie das TEC Config Utility: Verbindung Wählen Sie den COM-Port aus, der von Ihrem TEC-Controller erzeugt wurde und setzen Sie die im TEC-Controller eingestellte Baudrate. -
Seite 11: Konfigurieren
Konfigurieren Sie können alle Regelparameter und Begrenzungen nach Ihren Vorgaben einstellen. Die eingetragen Werte werden im TEC-Controller gespeichert und bleiben auch nach Abschalten der Stromversorgung erhalten. Die Konfiguration ist in folgende sechs Bereiche gegliedert: Controller, Sensor, Supervision (Überwachung), Display, Fan (Lüfter) und Aux (Universal-Anschlüsse, nur TEC16-XX). -
Seite 12: Controller Config
Controller Config Feldname Beschreibung Auto enable Automatisches aktivieren des TEC-Controllers nach Einschalten der Stromversorgung Use enable input Analogeingang zur Temperatur-Vorgabe verwenden Use temp set input Analogeingang zur Temperatur-Vorgabe verwenden Sensor Auswahl des Temperatursensors für die TEC-Regelung Buzzer sensor fail Warnton bei Sensor-Fehlern (nur TEC16-XX) Buzzer tec fail Warnton bei TEC-Fehler (nur TEC16-XX) P factor... -
Seite 13: Sensor Config
Sensor Config Feldname Beschreibung Factor Faktor zur Berechnung der Temperatur Offset Nullpunktverschiebung des Sensors Auto calibration Automatische Berechnung von Factor und Offset anhand von drei Messpunkten mit Eingabe der Referenzwerte. Bitte beachten Sie, dass die berechneten Werte nicht automatisch in den TEC-Controller, sondern nur in die jeweiligen Eingabefelder übertragen werden. -
Seite 14: Supervision
Supervision Feldname Beschreibung Temperature max Maximal-Temperatur für Sicherheitsabschaltung. Temperature delta Temperaturdifferenz Sensor 1 zu Sensor 2 für Sicherheitsabschaltung. Buzzer Warnton (nur TEC16-XX). -
Seite 15: Tecdisplay
TECdisplay Feldname Beschreibung Name Zweistellige Bezeichnung. Controller ID des TEC-Controllers, dessen Wert angezeigt werden soll. (0-> Eigenen Wert anzeigen) Value Anzuzeigender Wert Anschluss 10-Polig Summer abschalten Ein-/Ausschalten Sollwert erhöhen Sollwert erniedrigen... -
Seite 16: Fan Config
Fan Config Feldname Beschreibung Sensor Auswahl des Temperatursensors für die Lüfter-Regelung. Fixed -> Feste Lüfterdrehzahl Delta Temperaturdifferenz für maximale Lüfterdrehzahl Temp env. Umgebungstemperatur für Temperaturdifferenz Power Maximale Lüfterdrehzahl im Regelbetrieb; Feste Drehzahl bei Auswahl von „Fixed“ Lüfterdrehzahl-Eingang Pulse pro Umdrehung... -
Seite 17: Aux I/O
Aux I/O Feldname Beschreibung Keine Ausgabe; Festwert (0V/5V); Temperatur (PWM) Niedrigste Temperatur am Analogausgang (0% PWM) Höchste Temperatur am Analogausgang (100% PWM) -
Seite 18: Betrieb (Operation)
Betrieb (Operation) Auf der Seite „Operation“ werden die aktuellen Messwerte des TEC-Controllers angezeigt. Mit der Taste „Enable“ wird der TEC-Controller ein bzw. ausgeschaltet. Die Messdaten können bei Bedarf in einer CSV-Datei gespeichert werden. Die Aufzeichnung starten und beenden Sie mit der Taste „Log to file“. Es wird für jede Aufzeichnung eine eigene Datei im Hauptverzeichnis der Software angelegt. -
Seite 19: Autoscript Funktion
AutoScript Funktion Mit der AutoScript Funktion kann ein Regelverlauf per Skript programmiert werden. Erstellen Sie hierzu eine Textdatei, in welcher Sie in jede Zeile einen Befehl eintragen. Zusätzlich zu den bekannten TEC-Controller Befehlen sind folgende Anweisungen möglich: „PAUSE“: Die Ausführung des Skripts anhalten. „BEEP“: Hinweiston am PC ausgeben. -
Seite 20: Terminal
Terminal Das Terminal dient der manuellen Bedienung des TEC-Controller mittels der allgemeinen ASCII Befehle (s. Anhang I). -
Seite 21: Anhang I, Softwareaktualisierung
Anhang I, Softwareaktualisierung Die Software-Aktualisierung wird über die Taste „Firmware update“ auf der Seite Communication gestartet. Beachten Sie, dass sich der TEC-Controller im ASCII-Datenmodus befinden muss und während des Aktualisierungs-Vorgangs deaktiviert wird. Unter Umständen muss der TEC-Controller dabei auch auf die Werkseinstellungen zurückgesetzt werden. -
Seite 22: Anhang Ii, Datenschnittstellen
Anhang II, Datenschnittstellen Parameter USB-Chip: FTDI FT232R RS485: 2-wire oder 4-wire Baudrate USB/RS485: 9600, 14400, 19200, 28800, 38400, 57600, 115200 Mode: Am RS485-Bus muss den Befehlen die zweistellige ID gefolgt von einem Leerzeichen (‚\s’) vorangestellt werden. Sollen alle TEC-Controller am RS485-Bus angesprochen werden, verwenden Sie die Sammeladresse 00. In diesem Fall antworten alle TEC-Controller mit einer zusätzlichen Verzögerung entsprechend ihrer ID: ( ID –... -
Seite 23: Tec-Controller Ascii Befehlssatz
TEC-Controller ASCII Befehlssatz Set-Befehle Befehl, bei Bedarf gefolgt von einem Leerzeichen und dem Parameter, und einem Newline-Zeichen (\n), zB.: 01 SEN\n 01 STV 2000\n Bei fehlerhafter Befehlszusammensetzung erfolgt die Antwort: „COMMAND ERR“. Bei fehlerhaften Parametern erfolgt die Antwort: „FORMAT ERR“. Bei Werten außerhalb des zulässigen Bereichs erfolgt die Antwort: „NUMBER ERR“. - Seite 24 TEC-Controller einschalten STATUS=x 1..8 Lüfterdrehzahl-Eingang Pulse pro Umdrehung FAN_CPR=x 0..15000 Temperaturdelta Lüftersteuerung (x 10m°C) FAN_DELTA=x 0..100 Maximalwert Lüfter (%) FAN_POWER=x % 0;1;2;3;4 Sensor Lüftungssteuerung (0=Lüfter inaktiv, 4=Lüfter auf Maximalwert) FAN_SENS=x -5000..15000 Umgebungstemperatur Lüftersteuerung (x 10m°C) FAN_TEMP=x 0..1600 Begrenzung Strom positiv „Heizen“ (x 10mA) HEAT_C_LIMIT=xx.xx A -5000..MAX-100 Untere Grenztemperatur Aux 1 (x 10m°C) (nur TEC16-XX)
-
Seite 25: Get-Befehle
0..99 LCD Feld 2 TEC-Controller-ID (0=selbst) SS2=x 0..99 LCD Feld 3 TEC-Controller-ID (0=selbst) SS3=x 0..99 LCD Feld 4 TEC-Controller-ID (0=selbst) SS4=x Solltemperatur-Eingang verwenden TEMP_INPUT=x 0;1..15000 Maximales Temperaturdelta Sensor 1 und 2 (x 10m°C) (0=inaktiv) TEMP_DELTA=xxx.xx C 0;1..1000 Steigung Temperatur Sollwert (x 10m°C/s) (0=inaktiv) TEMP_SLOPE=xx.xx C/s MIN..MAX Soll-Temperatur (x 10m°C) - Seite 26 Koeffizient Sensor 2 TEMP_2_COEFF=xx.xx 0.00 .. 10.00 Status Schaltregler CONV=x 0=Leerlauf; 1=heizen; 2=kühlen Ist-Strom CURRENT=x.xx A -99.99 .. 99.99 TEC-Controller über Eingang Ein- und Ausschalten ENABLE_INPUT=x Controller-Betriebszustand STATUS=x Lüfterdrehzahl-Eingang Pulse pro Umdrehung FAN_CPR=x 1..8 Lüfter-Drehzahl FAN_SPEED=x rpm 0..15000 Firmware-Version FW=x Text Controller-ID ID=xx...
- Seite 27 Temperaturwert Sensor 3 (nur TEC16-XX) TEMP3=x.xx C -99.99 .. 999.99 Maximales Temperaturdelta Sensor 1 und 2 TEMP_DELTA=xxx.xx C 0;1..15000 Rohwert Solltemperatur-Eingang GTI=x 0..1023 Steigung Temperatur Sollwert (x 10m°C/s) TEMP_SLOPE=xx.xx C/s 0;1..1000 (0=inaktiv) Soll-Temperatur (x 10m°C) TEMP_SET=xxx.xx C MIN..MAX TEC-Modul Fehler TEC_ERR=x Temperatur-Sensor für Regelung USE_SENSOR=x...
-
Seite 28: Werteliste Sammelbefehle
Werteliste Sammelbefehle Soll-Temperatur Begrenzung Strom positiv „Heizen“ Begrenzung Strom negativ „Kühlen“ Faktor des Proportionalanteils Faktor des Integralanteils Positive Grenze „Temperatur OK“ Negative Grenze „Temperatur OK“ Minimaltemperatur Maximaltemperatur Automatisches Einschalten aktiv Solltemperatur-Eingang verwenden Abschalttemperatur Sensor 1 Maximales Temperaturdelta Sensor 1 und 2 Temperatur-Sensor für Regelung Abschalttemperatur Sensor 2 Abschalttemperatur Sensor 3... - Seite 29 Aux I/O 3 Untere Grenztemperatur Aux 1 Obere Grenztemperatur Aux 1 Untere Grenztemperatur Aux 2 Obere Grenztemperatur Aux 2 Untere Grenztemperatur Aux 3 Obere Grenztemperatur Aux 3 Steigung Temperatur Sollwert TEC-Controller über Eingang Ein- und Ausschalten Summer Aktiv Lüfterdrehzahl-Eingang Pulse pro Umdrehung Feld 1 Bezeichnung Feld 1 Slave ID Feld 1 Typ Anzeigewert...
- Seite 30 Converter-Status Soll-Temperatur Sensor 1 Fehlerstatus Temperaturwert Sensor 1 Sensor 2 Fehlerstatus Temperaturwert Sensor 2 Sensor 3 Fehlerstatus Temperaturwert Sensor 3 Ist-Strom Ist-Spannung Ausgang B Ist-Spannung Ausgang A LED “heat” LED “cool” LED “temp_ok” LED “tec_fail” LED “sensor_fail” Absolute Grenztemperatur Sensor 1-3 überschritten Maximales Temperaturdelta Sensor 1 und 2 überschritten Lüfter-Drehzahl Steigung Temperatur Sollwert...
-
Seite 31: Tec-Controller Binary Befehlssatz
TEC-Controller Binary Befehlssatz Daten-Telegramme Telegramme werden nur bearbeitet, wenn sie der folgenden Spezifikation entsprechen. Es erfolgt dann immer eine Rückmeldung in Form des wiederholten Befehls oder einer Fehlermeldung. Nach erfolgter Rückmeldung kann ein weiteres Telegramm übertragen werden. Die Telegramme sind wie folgt aufgebaut: Empfänger- Absender- Telegramm-... - Seite 32 Befehle (Funktionen) Die folgenden Befehle sind implementiert. Es erfolgt auf einen gültigen Befehl inkl. gültiger Daten der neu gesetzte Wert als Antwort. Wird ein Befehl ohne Daten gesendet, erfolgt der eingestellte Wert als Antwort. Funktion Bytes Wertebereich Beschreibung 0x1000 0;1;2 Status Schaltregler (0=Leerlauf;...
- Seite 33 Funktion Bytes Wertebereich Beschreibung 0x2021 -5000..15000 Temperaturwert Sensor 2 0x2022 -5000..15000 Temperaturwert Sensor 3 (nur TEC16-XX) 0x2023 0;1;2;3 Sensor 1 Fehlerstatus (0=ok; 1=niedrig; 2=hoch; 3=fehlerhaft; 4=Grenze überschritten) 0x2024 0;1;2;3 Sensor 2 Fehlerstatus (0=ok; 1=niedrig; 2=hoch; 3=fehlerhaft; 4=Grenze überschritten) 0x2025 0;1;2;3 Sensor 3 Fehlerstatus (0=ok;...
- Seite 34 Funktion Bytes Wertebereich Beschreibung 0x2212 -5000..MAX-100 Untere Grenztemperatur Aux 2 (x 10m°C) (nur TEC16-XX) 0x2213 -5000..MAX-100 Untere Grenztemperatur Aux 3 (x 10m°C) (nur TEC16-XX) 0x2220 ASCII Bezeichnung LCD Feld 1 0x2221 ASCII Bezeichnung LCD Feld 2 0x2222 ASCII Bezeichnung LCD Feld 3 0x2223 ASCII Bezeichnung LCD Feld 4...
- Seite 35 0xFFA3 CRC-Fehler (Wird nur bis zum ersten korrekt übertragenen CRC ausgegeben) 0xFFA4 Übergebene Länge ungleich Anzahl empfangener Bytes...
- Seite 36 Versionshinweise V 2.95 Steckertypen definiert V 2.94 Neuer Befehl: „SFC“ Neuer Befehl: „GFC“ V 2.93 Neue Funktion: Summer (Nur TEC16-XX) Neuer Befehl: „SBE“ Neuer Befehl: „SBT“ V 2.92 Neue Funktion: Display-Tasten V 2.9 Neue Befehle: „SNx“ Neue Befehle: „SSx“ Neue Befehle: „SVx“ Neuer Befehl: „GPW“...
