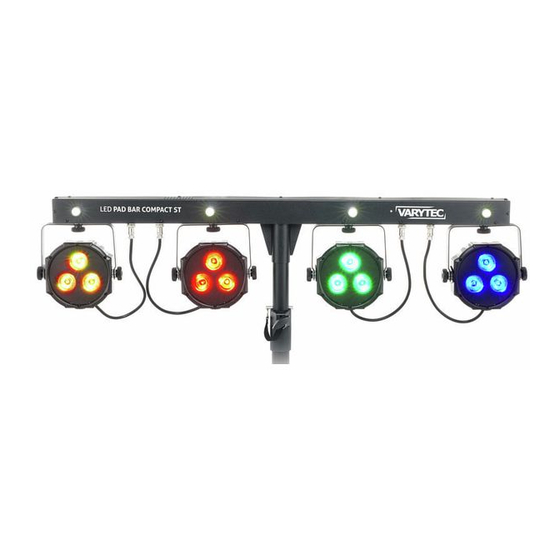

Varytec LED Pad Bar Compact ST RGB Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Varytec LED Pad Bar Compact ST RGB
Inhaltszusammenfassung für Varytec LED Pad Bar Compact ST RGB
- Seite 1 LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 18.10.2017, ID: 390846...
-
Seite 3: Inhaltsverzeichnis
Installation..............................17 Inbetriebnahme............................21 Anschlüsse und Bedienelemente....................24 Bedienung..............................30 7.1 Bedienung am Gerät........................30 7.2 Steuerung per Fußschalter......................39 7.3 Menüübersicht..........................40 7.4 Funktionen im 3-Kanal-DMX-Modus..................42 7.5 Funktionen im 5-Kanal-DMX-Modus..................48 LED Pad Bar Compact ST RGB LED-lichtset... - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 24-Kanal-DMX-Modus..................49 Technische Daten............................ 51 Stecker- und Anschlussbelegungen....................52 Fehlerbehebung............................53 Reinigung..............................56 Umweltschutz............................57 LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 5 LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 6: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 7: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 8: Darstellungsmittel
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. LED Pad Bar Compact ST RGB LED-lichtset... - Seite 9 Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. LED Pad Bar Compact ST RGB LED-lichtset... - Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 13 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 14 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 15: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 16: Leistungsmerkmale
– Tasten und Display am Gerät – kabelloser Fußschalter (im Lieferumfang enthalten) Automatik-Modus: – 17 vorprogrammierte Farb-LED-Programme – zehn vorprogrammierte Stroboskop-LED-Programme – drei vorprogrammierte Show-Programme Musiksteuerung Master-/Slave-Modus einfacher Transport, leichte Montage inklusive Transporttasche LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 17: Installation
Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. Lagerungsverpackungen. HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. LED Pad Bar Compact ST RGB LED-lichtset... - Seite 18 Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 19 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 20 Vormontierte Spots Die vier Spots sind an der T-Bar vormontiert und werksseitig verkabelt. Feststellschrauben zur Fixierung des Neigungswinkels. Feststellschrauben zur Fixierung des Spots an der T-Bar und der Ausrichtung in der Horizontalen (Abstrahlrichtung). LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 21: Inbetriebnahme
Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED Pad Bar Compact ST RGB LED-lichtset... - Seite 22 Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 23 Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 24: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderansicht 1 Stroboskop-LEDs LED Pad Bar Compact ST RGB LED-lichtset... - Seite 25 Anschlüsse und Bedienelemente Rückansicht LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 26 6 Mikrofon 7 Regler für die Empfindlichkeit des eingebauten Mikrofons. 8 Display mit Funktionstasten. [MENU] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [UP] Erhöht den angezeigten Wert um eins. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 27 Anschlüsse und Bedienelemente [DOWN] Verringert den angezeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 28 Anschlüsse und Bedienelemente Fußschalter LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 29 Drücken Sie diesen Schalter mehrmals hintereinander, um für alle LEDs nacheinander die folgenden Farbeinstellungen abzurufen: rot, grün, rot/grün, blau, rot/blau, grün/blau, rot/grün/blau. [BLACKOUT] Drücken Sie diesen Schalter, um alle LEDs dunkel zu schalten. LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 30: Bedienung
Drücken Sie [MENU], um das Hauptmenü zu öffnen. Benutzen Sie [UP] und [DOWN], um ein Untermenü anzuwählen bzw. den jeweils angezeigten Wert zu ändern. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER]. LED Pad Bar Compact ST RGB LED-lichtset... - Seite 31 Sie mit [ENTER]. Das Display zeigt „Sxx“ . Wählen Sie mit [UP] bzw. [DOWN] die Programm- ablaufgeschwindigkeit in einem Bereich von „S01“ (langsam) bis „S99“ (schnell). Bestätigen Sie erneut mit [ENTER], um die Einstellung zu übernehmen. oder LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 32 Bestätigen Sie mit [ENTER]. Das Display zeigt „Sxx“ . Wählen Sie mit [UP] bzw. [DOWN] die Pro- grammablaufgeschwindigkeit in einem Bereich von „S01“ (langsam) bis „S99“ (schnell). Bestä- tigen Sie erneut mit [ENTER], um die Einstellung zu übernehmen. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 33 Sie mit [ENTER]. Das Display zeigt „Sxx“ . Wählen Sie mit [UP] bzw. [DOWN] die Programm- ablaufgeschwindigkeit in einem Bereich von „S01“ (langsam) bis „S99“ (schnell). Bestätigen Sie erneut mit [ENTER], um die Einstellung zu übernehmen. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 34 Bestätigen Sie mit [ENTER]. Das Display zeigt „Sxx“ . Wählen Sie mit [UP] bzw. [DOWN] die Pro- grammablaufgeschwindigkeit in einem Bereich von „S01“ (langsam) bis „S99“ (schnell). Bestä- tigen Sie erneut mit [ENTER], um die Einstellung zu übernehmen. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 35 „b.000“ … „b.255“ ein. Bestätigen Sie mit [ENTER]. Das Display zeigt „S.xxx“ . Wählen Sie mit [UP] bzw. [DOWN] die Stroboskoplicht-Geschwindigkeit in einem Bereich von „S.001“ (langsam) bis „S.099“ (schnell). Bestätigen Sie erneut mit [ENTER], um die Einstellung zu über- nehmen. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 36 [DOWN] die Programmablaufgeschwindigkeit in einem Bereich von „S01“ (langsam) bis „S99“ (schnell). Bestätigen Sie erneut mit [ENTER], um die Einstellung zu übernehmen. Wählen Sie mit [UP] bzw. [DOWN] die Option „SY-N“ und bestätigen Sie mit [ENTER], um den synchronen Sound-Modus zu aktivieren. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 37 Bestätigen Sie mit [ENTER]. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [UP] und [DOWN] einen Wert zwischen „d001“ … „d512“ und bestätigen Sie mit [ENTER]. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 38 Gehen Sie zum Initiieren der Selbsttestfunktion wie folgt vor: Drücken Sie [MENU] so oft, bis das Display „SYN“ anzeigt. Wählen Sie mit [UP] bzw. [DOWN] die Option „tESt“ und bestätigen Sie mit [ENTER], um einen Selbsttest zu initiieren. LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 39: Steuerung Per Fußschalter
Option „U-En“ und bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] die Option „On“ , um die Steuerung per Fußschalter zu aktivieren. Bestätigen Sie erneut mit [ENTER], um die Einstellung zu übernehmen. LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 40: Menüübersicht
Bedienung 7.3 Menüübersicht LED Pad Bar Compact ST RGB LED-lichtset... - Seite 41 Bedienung LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 42: Funktionen Im 3-Kanal-Dmx-Modus
171 … 210 Stroboskop-Programme Sound-Modus Kanal 2 211… 255 Shows Sound-Modus Kanal 2 Kanal 1 = 10 … 50 0 … 14 Automatik-Programm 1 15 … 29 Automatik-Programm 2 30 … 44 Automatik-Programm 3 LED Pad Bar Compact ST RGB LED-lichtset... - Seite 43 135 … 149 Automatik-Programm 10 150 … 164 Automatik-Programm 11 165 … 179 Automatik-Programm 12 180 … 194 Automatik-Programm 13 195 … 209 Automatik-Programm 14 210 … 224 Automatik-Programm 15 225 … 239 Automatik-Programm 16 LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 44 Stroboskop-Programm 5 125 … 149 Stroboskop-Programm 6 150 … 174 Stroboskop-Programm 7 175 … 199 Stroboskop-Programm 8 200 … 224 Stroboskop-Programm 9 225 … 255 Stroboskop-Programm 10 Kanal 1 = 91 … 130 LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 45 Sound-Modus Automatik-Programm 4 60 … 74 Sound-Modus Automatik-Programm 5 75 … 89 Sound-Modus Automatik-Programm 6 90 … 104 Sound-Modus Automatik-Programm 7 105 … 119 Sound-Modus Automatik-Programm 8 120 … 134 Sound-Modus Automatik-Programm 9 LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 46 Sound-Modus Automatik-Programm 17 Kanal 1 = 171 … 210 0 … 24 Sound-Modus Stroboskop-Programm 1 25 … 49 Sound-Modus Stroboskop-Programm 2 50 … 74 Sound-Modus Stroboskop-Programm 3 75 … 99 Sound-Modus Stroboskop-Programm 4 LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 47 225 … 255 Sound-Modus Stroboskop-Programm 10 Kanal 1 = 211 … 255 0 … 99 Sound-Modus Show 1 100 … 199 Sound-Modus Show 2 200 … 255 Sound-Modus Show 3 0 … 255 Programmgeschwindigkeit ansteigend LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 48: Funktionen Im 5-Kanal-Dmx-Modus
0 … 191 Dimmer (0 % bis 100 %) 192 … 200 Strobe-Effekt Sound-Modus, Geschwindigkeit ansteigend 201 … 249 Strobe-Effekt, Geschwindigkeit ansteigend 250 … 255 Alle LEDs ein 0 … 255 Strobe-Effekt, Geschwindigkeit ansteigend LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 49: Funktionen Im 24-Kanal-Dmx-Modus
Intensität Blau (0 % bis 100 %) Spot 2 0 … 255 Dimmer (0 % bis 100 %) Spot 2 0 … 255 Strobe-Effekt, Geschwindigkeit ansteigend, Spot 2 0 … 255 Intensität Rot (0 % bis 100 %) Spot 3 LED Pad Bar Compact ST RGB LED-lichtset... - Seite 50 Strobe-Effekt, Geschwindigkeit ansteigend, Spot 4 0 … 255 Strobe-Effekt, Geschwindigkeit ansteigend, Stroboskop-LED 1 0 … 255 Strobe-Effekt, Geschwindigkeit ansteigend, Stroboskop-LED 2 0 … 255 Strobe-Effekt, Geschwindigkeit ansteigend, Stroboskop-LED 3 0 … 255 Strobe-Effekt, Geschwindigkeit ansteigend, Stroboskop-LED 4 LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 51: Technische Daten
100 – 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B × H × T) 1032 mm × 235 mm × 71 mm Gewicht 10 kg LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 52: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 53: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Pad Bar Compact ST RGB LED-lichtset... - Seite 54 DMX-Polarität. 3. Probieren Sie einen anderen DMX-Controller aus. 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 55 1. Verringern Sie die Distanz zwischen Gerät und Fuß- schalter schalter. 2. Ersetzen Sie die Batterie im Fußschalter. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Pad Bar Compact ST RGB LED-lichtset...
-
Seite 56: Reinigung
Umgebungen können eine größere Schmutzansamm- lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. 280122). Trocknen Sie die Teile immer gründlich ab. LED Pad Bar Compact ST RGB LED-lichtset... -
Seite 57: Umweltschutz
Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört- lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. LED Pad Bar Compact ST RGB LED-lichtset... - Seite 58 Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. LED Pad Bar Compact ST RGB LED-lichtset...
- Seite 60 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
