Inhaltszusammenfassung für BAG LIGHTGATE basic LGR-SI

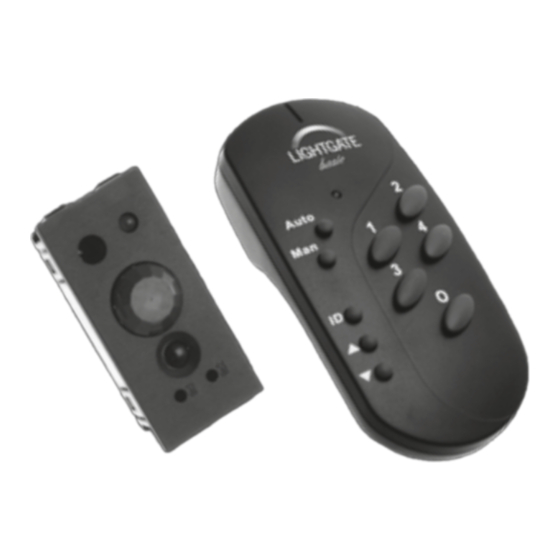

- Seite 1 Bedienungsanleitung Infrarot-Fernbedienung LGR-SI LGR-SI Infrared Remote Control Instruction Manual...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines 1.1. Leistungsmerkmale Drehschalterstellung 0 (Standardbetrieb) 2.1. Gesamtbetrieb (eine bzw. zwei Gruppen) 2.2. Selektiver Betrieb (Auswahl einer Gruppe) 2.3. Testbetrieb Drehschalterstellung 1 (Sollwertprogrammierung für tageslichtabhängige Regelung) 3.1. Gesamtraum-Regelung (1 Regelgruppe, 1 Lichtsensor) 3.2. Offset-Regelung (2 Regelgruppen, 1 Lichtsensor) 3.3. Einzelgruppen-Regelung (2 Regelgruppen, 2 Lichtsensoren) Drehschalterstellung 2 (Lichtniveauprogrammierung mit angeschlossenem Sensor) 4.1. -
Seite 3: Allgemeines
1. Allgemeines Steuerung und Parametrierung des 1.1. Leistungsmerkmale • IR-Fernbedienung • Bedienung und Steuerung des • Einstellen von Systemparametern Vorderansicht Rückansicht Leuchtanzeige Aufruf Sollwert Auto Auto Einschalten, Aufruf Aufruf eines MAN-Betrieb Lichtniveaus Selektion der Gruppen Ausschalten DIM-Tasten Drehschalter im MAN-Betrieb... -
Seite 4: Drehschalterstellung 0 (Standardbetrieb)
Für die Fernbedienung kann zwischen sechs verschiedenen Betriebsarten unterschieden werden. Die Auswahl erfolgt über den Drehschalter im Batteriefach. Drehschalterstellung Funktion Standardbetrieb (Werkseinstellung) Programmierung Sollwert Programmierung Lichtniveaus Einstellen Anwesenheitsdetektion RESET Aufruf der Werksparameter Einstellen Fernbedienungsadresse Hinweis: Kurzer Tastendruck: wird beim Loslassen der Taste durch einmaliges Aufleuchten der Fernbedienungs-LED angezeigt. -
Seite 5: Testbetrieb
2.3. Testbetrieb Im Standardbetrieb besteht die Möglichkeit, die Testfunktion der Anwesenheitsdetektion aufzurufen. Der Testbetrieb wird durch permanentes Drücken der Taste und kurzem Druck auf Taste gestartet. Mit Aufruf des Testbetriebes leuchtet die Sensor-LED für 5 s auf. Wird für eine Zeitdauer von 10 s keine Bewegung erkannt, dimmt die Beleuchtung ins Minimum und schaltet ab. -
Seite 6: Einzelgruppen-Regelung (2 Regelgruppen, 2 Lichtsensoren)
g. Das System regelt auf den aktuellen Sollwert aus. Nach Erreichen des Sollwertes ändert sich das Blinksignal der LED. h. Über die beiden Tasten den gewünschten Wert für Gruppe 2 einstellen. Der einzustellende Wert muss niedriger sein als der Wert der Gruppe 1. i. -
Seite 7: Drehschalterstellung 3 (Betriebsart Und Abschaltzeit Der Anwesenheitsdetektion)
d. Mit kurzer Betätigung der Tasten oder kann ein Abbruch ohne Abspeichern des eingestellten Wertes erfolgen. e. Die Lichtniveaus 2, 3 und 4 werden konform der Einstellung von Lichtniveau 1 durchgeführt, nur muss beim Abspeichern die entsprechende Taste für Lichtniveau 2, usw. benutzt werden. f. -
Seite 8: Drehschalterstellung 8 (Systemparameter)
7. Drehschalterstellung 8 (Systemparameter) 7.1. Reset auf Werkseinstellung außer Codierung der Fernbedienung Mit langem Tastendruck auf Taste und anschließendem langen Tastendruck auf Taste lässt sich das System auf Werkseinstellung zurück setzen. 7.2. Lampen Einbrennfunktion Mit permanentem Druck der Taste und kurzem Tastendruck auf Taste wird die Einbrennfunktion für 50 h aufgerufen. - Seite 9 Contents General 10/11 1.1. Performance Characteristics 10/11 Rotary switch position 0 (Standard mode) 11/12 2.1. Overall operation (one or two groups) 2.2. Selective mode (selection of a group) 2.3. Test mode Rotary switch position 1 (setpoint programming for daylight-dependent control) 12/13 3.1.
-
Seite 10: General
1. General Control and parameterization of the 1.1. Performance Characteristics • IR remote control • Operation and control of • Adjustment of system parameters Front view Back view Light Calling setpoint Auto Auto Calling Activate a MAN mode light level Selection of groups DIM button... -
Seite 11: Rotary Switch Position 0 (Standard Mode)
For the remote control, it is possible to distinguish between six different operating modes. The selection is implemented using the rotary switch in the battery compartment. Rotary switch position Function Standard mode (factory setting) Setpoint programming Light level programming Presence detection adjustment RESET calling factory parameters Adjusting remote control address Note:... -
Seite 12: Test Mode
2.3. Test mode Standard operating mode offers the option to call the test function of the presence detection system. The test mode is started by pressing and holding the button and briefly pressing button The sensor LED lights up for approx. 5 s when the test operation is called up. If during a time of 10 s no movement is detected then the lighting dims to minimum and switches off. -
Seite 13: Individual Group Regulation (2 Control Groups, 2 Light Sensors)
h. Use the two buttons to adjust the desired setpoint for group 2. The value to be set must be lower than the value of group 1. i. After adjusting the setpoint, leave the position under the sensor and make sure that the sensor is not shaded from the artificial light. -
Seite 14: Rotary Switch Setting 3 (Operating Mode And Cut-Off Time Of The Presence Detection System)
5. Rotary switch setting 3 (operating mode and cut-off time of the presence detection system) Example: Parameters Press button To start the SEMI-AUTOMATIC mode, briefly press briefly longer button and then press and hold the button for approx. 3 sec. AUTOMATIC mode ➞... -
Seite 15: Rotary Switch Position 8 (System Parameters)
7. Rotary switch position 8 (System parameters) 7.1. Reset to factory setting without encoding the remote control You can restore the system's default settings by pressing the button for approx. 3 sec. and then button for another 3 sec. 7.2. Lamp burn-in function The burn-in function for 50 h is called up by permanent pressing the button and briefly pressing the button... - Seite 16 BAG electronics GmbH Kleinbahnstraße 27 59759 Arnsberg/Deutschland Tel. +49-29 32/90 00-98 00 Fax +49-29 32/90 00-97 96 Technische Änderungen vorbehalten info@BAGelectronics.com Subject to technical changes www.BAGelectronics.com 198 982 – 04/2011 © BAG electronics GmbH...
