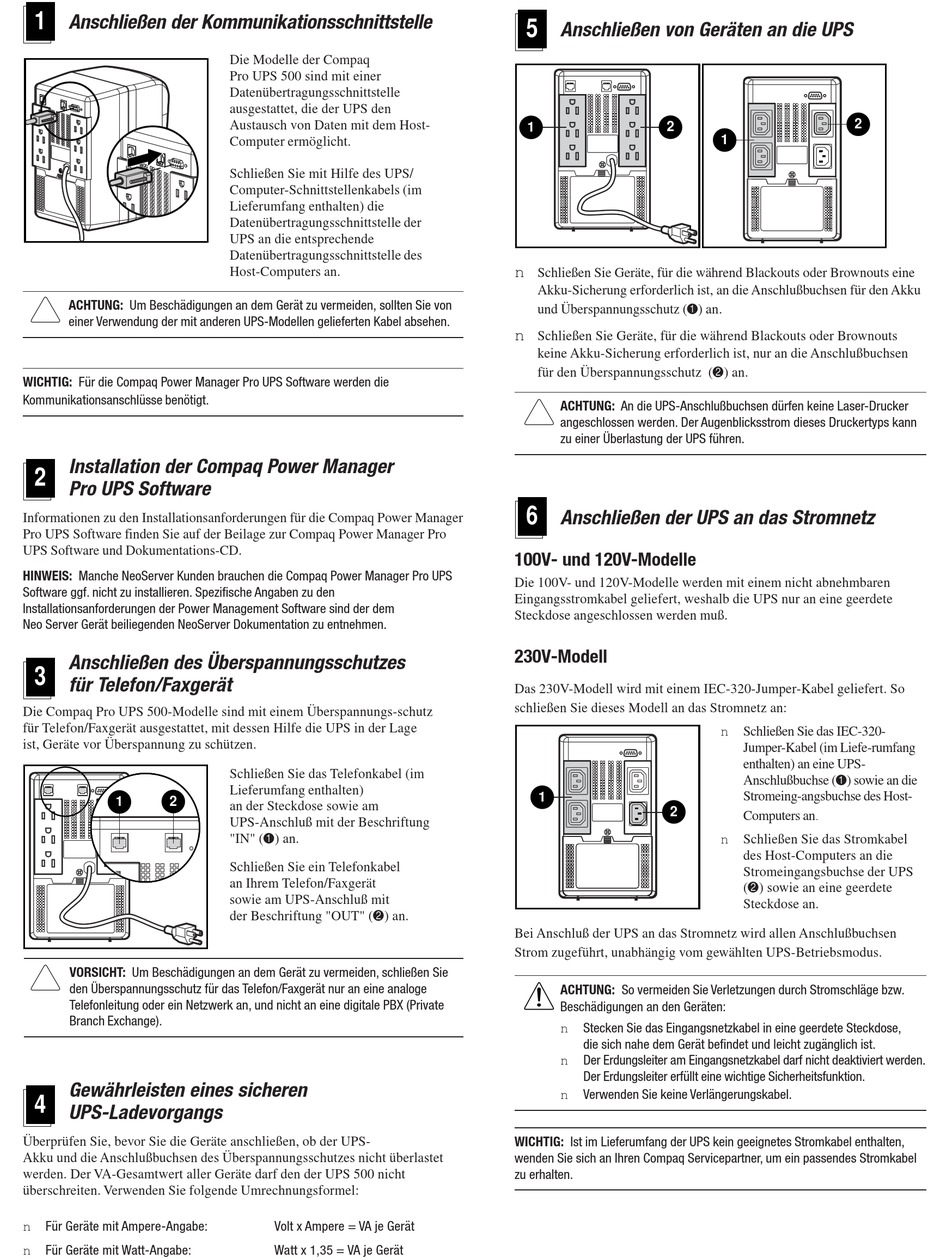

1
Anschließen der Kommunikationsschnittstelle
ACHTUNG: Um Beschädigungen an dem Gerät zu vermeiden, sollten Sie von
einer Verwendung der mit anderen UPS-Modellen gelieferten Kabel absehen.
WICHTIG: Für die Compaq Power Manager Pro UPS Software werden die
Kommunikationsanschlüsse benötigt.
Installation der Compaq Power Manager
2
Pro UPS Software
Informationen zu den Installationsanforderungen für die Compaq Power Manager
Pro UPS Software finden Sie auf der Beilage zur Compaq Power Manager Pro
UPS Software und Dokumentations-CD.
HINWEIS: Manche NeoServer Kunden brauchen die Compaq Power Manager Pro UPS
Software ggf. nicht zu installieren. Spezifische Angaben zu den
Installationsanforderungen der Power Management Software sind der dem
Neo Server Gerät beiliegenden NeoServer Dokumentation zu entnehmen.
Anschließen des Überspannungsschutzes
3
für Telefon/Faxgerät
Die Compaq Pro UPS 500-Modelle sind mit einem Überspannungs-schutz
für Telefon/Faxgerät ausgestattet, mit dessen Hilfe die UPS in der Lage
ist, Geräte vor Überspannung zu schützen.
2
1
VORSICHT: Um Beschädigungen an dem Gerät zu vermeiden, schließen Sie
den Überspannungsschutz für das Telefon/Faxgerät nur an eine analoge
Telefonleitung oder ein Netzwerk an, und nicht an eine digitale PBX (Private
Branch Exchange).
Gewährleisten eines sicheren
4
UPS-Ladevorgangs
Überprüfen Sie, bevor Sie die Geräte anschließen, ob der UPS-
Akku und die Anschlußbuchsen des Überspannungsschutzes nicht überlastet
werden. Der VA-Gesamtwert aller Geräte darf den der UPS 500 nicht
überschreiten. Verwenden Sie folgende Umrechnungsformel:
Für Geräte mit Ampere-Angabe:
n
Für Geräte mit Watt-Angabe:
n
Die Modelle der Compaq
Pro UPS 500 sind mit einer
Datenübertragungsschnittstelle
ausgestattet, die der UPS den
Austausch von Daten mit dem Host-
Computer ermöglicht.
Schließen Sie mit Hilfe des UPS/
Computer-Schnittstellenkabels (im
Lieferumfang enthalten) die
Datenübertragungsschnittstelle der
UPS an die entsprechende
Datenübertragungsschnittstelle des
Host-Computers an.
Schließen Sie das Telefonkabel (im
Lieferumfang enthalten)
an der Steckdose sowie am
UPS-Anschluß mit der Beschriftung
"IN" (1) an.
Schließen Sie ein Telefonkabel
an Ihrem Telefon/Faxgerät
sowie am UPS-Anschluß mit
der Beschriftung "OUT" (2) an.
Volt x Ampere = VA je Gerät
Watt x 1,35 = VA je Gerät
5
Anschließen von Geräten an die UPS
1
2
n
Schließen Sie Geräte, für die während Blackouts oder Brownouts eine
Akku-Sicherung erforderlich ist, an die Anschlußbuchsen für den Akku
und Überspannungsschutz (1) an.
n
Schließen Sie Geräte, für die während Blackouts oder Brownouts
keine Akku-Sicherung erforderlich ist, nur an die Anschlußbuchsen
für den Überspannungsschutz (2) an.
ACHTUNG: An die UPS-Anschlußbuchsen dürfen keine Laser-Drucker
angeschlossen werden. Der Augenblicksstrom dieses Druckertyps kann
zu einer Überlastung der UPS führen.
6
Anschließen der UPS an das Stromnetz
100V- und 120V-Modelle
Die 100V- und 120V-Modelle werden mit einem nicht abnehmbaren
Eingangsstromkabel geliefert, weshalb die UPS nur an eine geerdete
Steckdose angeschlossen werden muß.
230V-Modell
Das 230V-Modell wird mit einem IEC-320-Jumper-Kabel geliefert. So
schließen Sie dieses Modell an das Stromnetz an:
1
2
Bei Anschluß der UPS an das Stromnetz wird allen Anschlußbuchsen
Strom zugeführt, unabhängig vom gewählten UPS-Betriebsmodus.
ACHTUNG: So vermeiden Sie Verletzungen durch Stromschläge bzw.
Beschädigungen an den Geräten:
Stecken Sie das Eingangsnetzkabel in eine geerdete Steckdose,
n
die sich nahe dem Gerät befindet und leicht zugänglich ist.
Der Erdungsleiter am Eingangsnetzkabel darf nicht deaktiviert werden.
n
Der Erdungsleiter erfüllt eine wichtige Sicherheitsfunktion.
Verwenden Sie keine Verlängerungskabel.
n
WICHTIG: Ist im Lieferumfang der UPS kein geeignetes Stromkabel enthalten,
wenden Sie sich an Ihren Compaq Servicepartner, um ein passendes Stromkabel
zu erhalten.
2
1
Schließen Sie das IEC-320-
n
Jumper-Kabel (im Liefe-rumfang
enthalten) an eine UPS-
Anschlußbuchse (1) sowie an die
Stromeing-angsbuchse des Host-
Computers an.
Schließen Sie das Stromkabel
n
des Host-Computers an die
Stromeingangsbuchse der UPS
(2) sowie an eine geerdete
Steckdose an.
