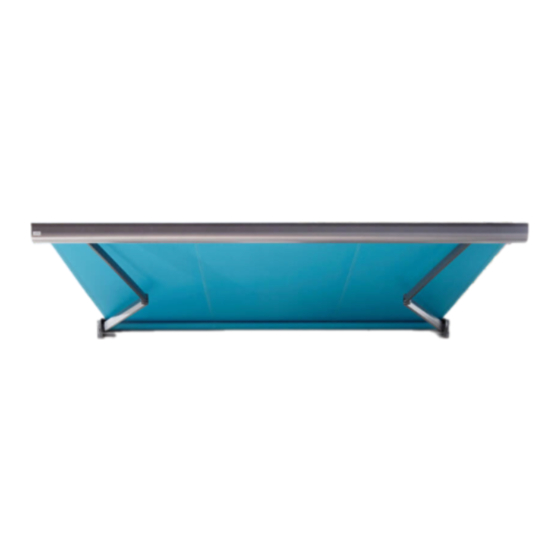

- Seite 1 Montageanleitung Casabox bx2000 www.stobag.com www.klaiber.de Technische Änderungen jederzeit vorbehalten © KLAIBER 05/2013...
-
Seite 2: Allgemeine Hinweise
Identifizierung Elektrischer Anschluss für Markisen mit Mo- torantrieb 230V Produktname Bei Markisen, welche durch einen Tast- Casabox BX2000 schalter bedient werden, muss der Schalter mit Sichtkontakt zum Ausfallprofil, in einer Konformitätserklärung Höhe von weniger als 1.3 m angebracht sein. Falls... -
Seite 3: Lieferumfang
Verpackungsmaterial Befestigungsmaterial Der Umwelt zuliebe sollte das Verpackungsmaterial Die geeigneten Befestigungsmittel (Schrauben, Dü- bel, etc.) müssen je nach Untergrund (Beton, Kalk- sachgerecht entsorgt werden. sandstein, etc.) durch einen Fachmann bestimmt oder durch die Befestigungsherstellerfirma abge- Anbringungsort der Bedienungsanleitung klärt werden. Die Bedienungsanleitung befindet sich in Die im Standardsortiment angebotene Anzahl Kon- der Verpackung, zusammen mit den zuge-... -
Seite 4: Explosionszeichnung
Explosionszeichnung S721/1 L BX207/1 BX209 BX2020 BX205/1 BX203 RS13/3 BX230 L BX220/1 RS14/2 BX204 BX205/2 BX230 R BX222/1 S721/1 R BX209 BX220/2 BX206 BX207/2 BX222/2 Legende S721/1 Konsole BX207/.. Drehflansch BX205/.. Seitendeckel BX209 Schwenkgabel BX203 Kassettenprofil BX2020 Getriebe-Garnitur RS13/3 Tuchwelle RS14/2/2 Lagerzapfen BX230... - Seite 5 Konsolen-Typen 27.5 27.5 Standard S721/1 S721/5 (an 250 cm Ausfall Standard) Konsolenprofil S721/3 Breit S721/4 Dachsparren S725 - 5 -...
- Seite 6 Wandmontage Deckenmontage - 6 - www.klaiber.de...
- Seite 7 Dachsparrenmontage Montageplan S721/1 S721/1 28.5 S721/4 - 7 -...
- Seite 8 Konsolen montieren 1. Alle Befestigungslöcher bohren. (Konsolenmasse siehe Pos. 7 Konsolen-Typen) 2. Konsolen mit der Wand fest verschrauben. (Befestigungsmaterial bauseits) Markise einhängen 1. Darauf achten, dass die Sicherungsschrauben leicht heraus- gedreht sind. Markise einhängen 1. Die Markise oben in die Konsole einhängen. Markise einhängen 1.
- Seite 9 Markise sichern 1. Die Sicherungsschraube links und rechts der Markise mit den Konsolen verschrauben. (empfohlener Anzugsmoment 7-10 Nm) Endkontrolle der Markise 1. Aus- und Einfahren der Markise. Dabei die Tuchwicklung überwachen, das Verhalten der Gelenkarme beobachten, prüfen ob die beiden Endanschläge stimmen.
- Seite 10 Fall einstellen 1. Die Markise ganz ausfahren. Fall einstellen 1. Die Schraubenkappen am Drehflansch links und rechts der Markise entfernen. Fall einstellen 1. Mit dem 6mm Imbusschlüssel die 2 Schrauben links und die 2 Schrauben rechts an der Markise lösen. Fall einstellen 1.
- Seite 11 Fall einstellen 1. Die 4 Schrauben wieder anziehen und die Schraubenkappen aufstecken. Endkontrolle der Markise 1. Aus- und Einfahren der Markise. Dabei die Tuchwicklung überwachen, das Verhalten der Gelenkarme beobachten, prüfen ob die beiden Endanschläge stimmen. Wenn möglich mit dem Kunden eine Funktionskontrolle durchführen und ein Abnahmeprotokoll unterschreiben lassen.
- Seite 12 Getriebe S865/7 Endanschlag einstellen 1. Die Markise ganz ausfahren. 2. Getriebeseitendeckel abschrauben. Getriebe S865/7 Endanschlag einstellen 1. Tuch entlasten indem man zum Beispiel eine M12 Sechs- kantmutter als „Distanz“ zwischen die Mittelgelenke der Arme klemmt. Getriebe S865/7 Endanschlag einstellen 1. Den Federzapfen mittels einem 6mm Sechskantschlüssel nach innen drücken und halten.
- Seite 13 Getriebe S865/7 Endanschlag einstellen 1. Wenn der Federzapfen vollständig eingerastet ist kann der Sechskantschlüssel herausgezogen werden. 2. Das Tuch ist fest gespannt. Getriebe S865/7 Endanschlag einstellen 1. Die M12 Sechskanntmutter am Gelenkarm entfernen. Getriebe S865/7 Endanschlag einstellen 1. Alle entfernten Abdeckungen wieder montieren. - 13 -...
- Seite 14 Elektroarbeiten Die elektrische Festinstallation muss gemäß VDE 100 durch eine zugelassene Elektrofachkraft erfolgen. Die beigefügten Installationshinweise der mitgelieferten Elektrogeräte sind zu beachten. 33 32 Endanschlag einstellen Achtung: Je nach Motorentyp (Standard oder Funk) den jeweils passenden Einstellschalter benutzen. Achtung Nach einer Betätigungszeit (ca. 4-5 Min.), greift der Ther- moschutz ein und setzt den Elektroantrieb für kurze Zeit außer Betrieb (je nach Außentemperatur kann dies zwi- schen 10 - 30 Minuten andauern).
- Seite 15 Instandhalten und Reinigen Kundendienst – Reparatur Wartungs- und Reparaturarbeiten werden durch Sicherheitsmassnahmen den Fachhändler ausgeführt. KLAIBER steht mit dem Vor der Inbetriebnahme muss der Benutzer Kundendienst für technische Auskünfte zur Verfü- darauf hingewiesen werden, dass die Mar- gung. In Ausnahmefällen kann gegen Verrechnung kise bei starkem Wind, Frost, Regen (wenn ein Techniker der Firma KLAIBER zur Mithilfe aufge- das Gefälle unter 25% nur mit Wasserösen) und...
- Seite 16 Klaiber GmbH · Graf-Zeppelin-Straße 11-13 · 76694 Forst .2006 EN 13561 : 2004 Markise für die Verwendung im Aussenbereich Windwiderstand: Klasse 3 www.klaiber.de - 16 -...
