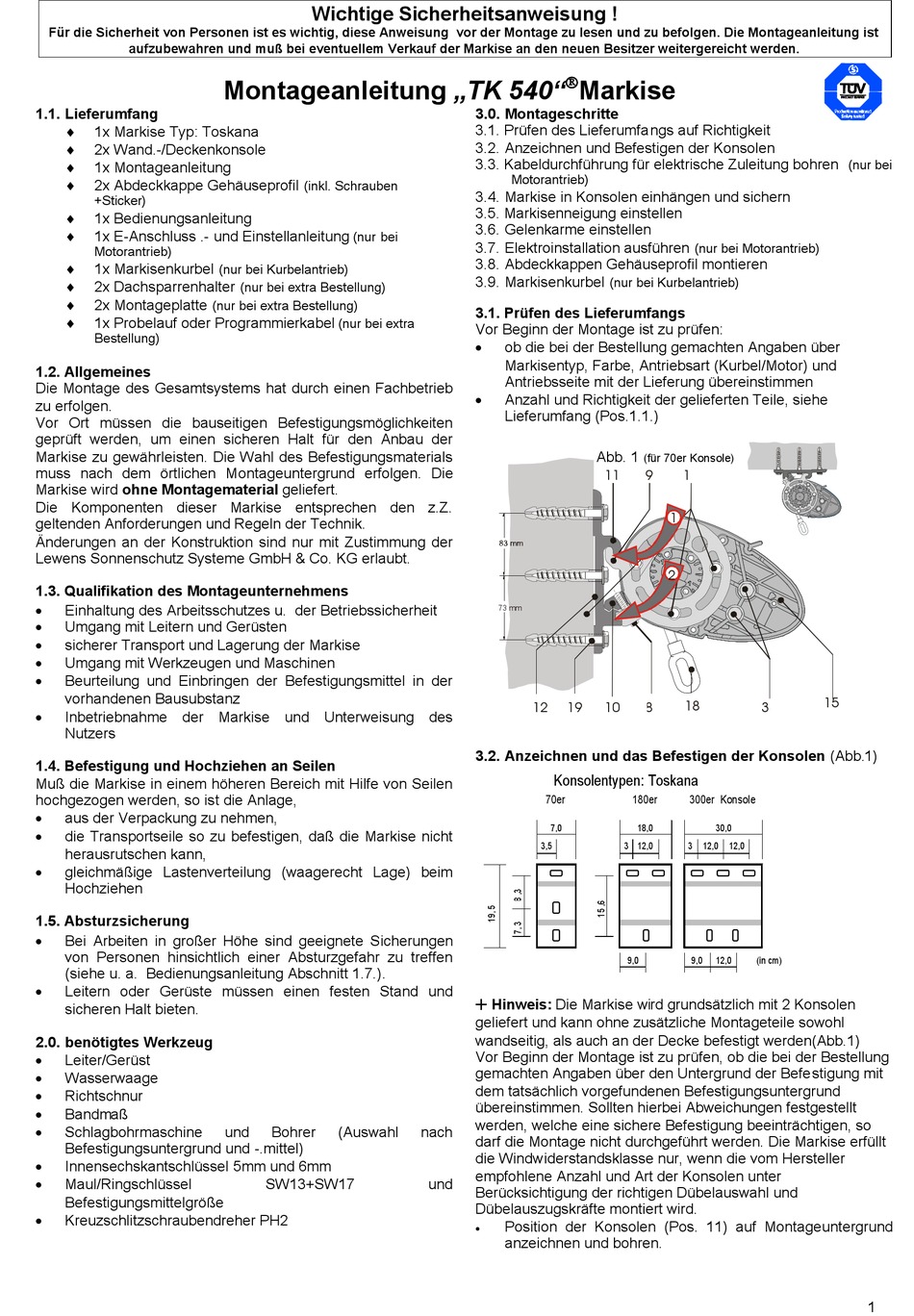

Tritscheler TK 540 Montageanleitung

Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist
aufzubewahren und muß bei eventuellem Verkauf der Markise an den neuen Besitzer weitergereicht werden.
1.1. Lieferumfang
 1x Markise Typ: Toskana
 2x Wand.-/Deckenkonsole
 1x Montageanleitung
 2x Abdeckkappe Gehäuseprofil
+Sticker)
 1x Bedienungsanleitung
 1x E-Anschluss .- und Einstellanleitung
Motorantrieb)
 1x Markisenkurbel
 2x Dachsparrenhalter
 2x Montageplatte
 1x Probelauf oder Programmierkabel
Bestellung)
1.2. Allgemeines
Die Montage des Gesamtsystems hat durch einen Fachbetrieb
zu erfolgen.
Vor Ort müssen die bauseitigen Befestigungsmöglichkeiten
geprüft werden, um einen sicheren Halt für den Anbau der
Markise zu gewährleisten. Die Wahl des Befestigungsmaterials
muss nach dem örtlichen Montageuntergrund erfolgen. Die
Markise wird ohne Montagematerial geliefert.
Die Komponenten dieser Markise entsprechen den z.Z.
geltenden Anforderungen und Regeln der Technik.
Änderungen an der Konstruktion sind nur mit Zustimmung der
Lewens Sonnenschutz Systeme GmbH & Co. KG erlaubt.
1.3. Qualifikation des Montageunternehmens
 Einhaltung des Arbeitsschutzes u. der Betriebssicherheit
 Umgang mit Leitern und Gerüsten
 sicherer Transport und Lagerung der Markise
 Umgang mit Werkzeugen und Maschinen
 Beurteilung und Einbringen der Befestigungsmittel in der
vorhandenen Bausubstanz
 Inbetriebnahme der Markise und Unterweisung des
Nutzers
1.4. Befestigung und Hochziehen an Seilen
Muß die Markise in einem höheren Bereich mit Hilfe von Seilen
hochgezogen werden, so ist die Anlage,
 aus der Verpackung zu nehmen,
 die Transportseile so zu befestigen, daß die Markise nicht
herausrutschen kann,
 gleichmäßige Lastenverteilung (waagerecht Lage) beim
Hochziehen
1.5. Absturzsicherung
 Bei Arbeiten in großer Höhe sind geeignete Sicherungen
von Personen hinsichtlich einer Absturzgefahr zu treffen
(siehe u. a. Bedienungsanleitung Abschnitt 1.7.).
 Leitern oder Gerüste müssen einen festen Stand und
sicheren Halt bieten.
2.0. benötigtes Werkzeug
 Leiter/Gerüst
 Wasserwaage
 Richtschnur
 Bandmaß
 Schlagbohrmaschine
Befestigungsuntergrund und -.mittel)
 Innensechskantschlüssel 5mm und 6mm
 Maul/Ringschlüssel
Befestigungsmittelgröße
 Kreuzschlitzschraubendreher PH2
Wichtige Sicherheitsanweisung !
Montageanleitung „TK 540"
(inkl. Schrauben
(nur bei
(nur bei Kurbelantrieb)
(nur bei extra Bestellung)
(nur bei extra Bestellung)
(nur bei extra
und Bohrer (Auswahl
SW13+SW17

Markise
3.0. Montageschritte
3.1. Prüfen des Lieferumfangs auf Richtigkeit
3.2. Anzeichnen und Befestigen der Konsolen
3.3. Kabeldurchführung für elektrische Zuleitung bohren
Motorantrieb)
3.4. Markise in Konsolen einhängen und sichern
3.5. Markisenneigung einstellen
3.6. Gelenkarme einstellen
3.7. Elektroinstallation ausführen
3.8. Abdeckkappen Gehäuseprofil montieren
3.9. Markisenkurbel
3.1. Prüfen des Lieferumfangs
Vor Beginn der Montage ist zu prüfen:
 ob die bei der Bestellung gemachten Angaben über
Markisentyp, Farbe, Antriebsart (Kurbel/Motor) und
Antriebsseite mit der Lieferung übereinstimmen
 Anzahl und Richtigkeit der gelieferten Teile, siehe
Lieferumfang (Pos.1.1.)
73 mm
12 19
3.2. Anzeichnen und das Befestigen der Konsolen (Abb.1)
Konsolentypen: Toskana
70er
7,0
3,5

Hinweis: Die Markise wird grundsätzlich mit 2 Konsolen
geliefert und kann ohne zusätzliche Montageteile sowohl
wandseitig, als auch an der Decke befestigt werden(Abb.1)
Vor Beginn der Montage ist zu prüfen, ob die bei der Bestellung
gemachten Angaben über den Untergrund der Befestigung mit
dem tatsächlich vorgefundenen Befestigungsuntergrund
übereinstimmen. Sollten hierbei Abweichungen festgestellt
werden, welche eine sichere Befestigung beeinträchtigen, so
nach
darf die Montage nicht durchgeführt werden. Die Markise erfüllt
die Windwiderstandsklasse nur, wenn die vom Hersteller
empfohlene Anzahl und Art der Konsolen unter
und
Berücksichtigung der richtigen Dübelauswahl und
Dübelauszugskräfte montiert wird.
Position der Konsolen (Pos. 11) auf Montageuntergrund

anzeichnen und bohren.
(nur bei Motorantrieb)
(nur bei Kurbelantrieb)
Abb. 1
(für 70er Konsole)
11 9 1
1
2
18
10 8 3
180er 300er Konsole
18,0 30,0
3 12,0 3 12,0 12,0
9,0 9,0 12,0 (in cm)
(nur bei
15
1
