Inhaltszusammenfassung für K&F CP+

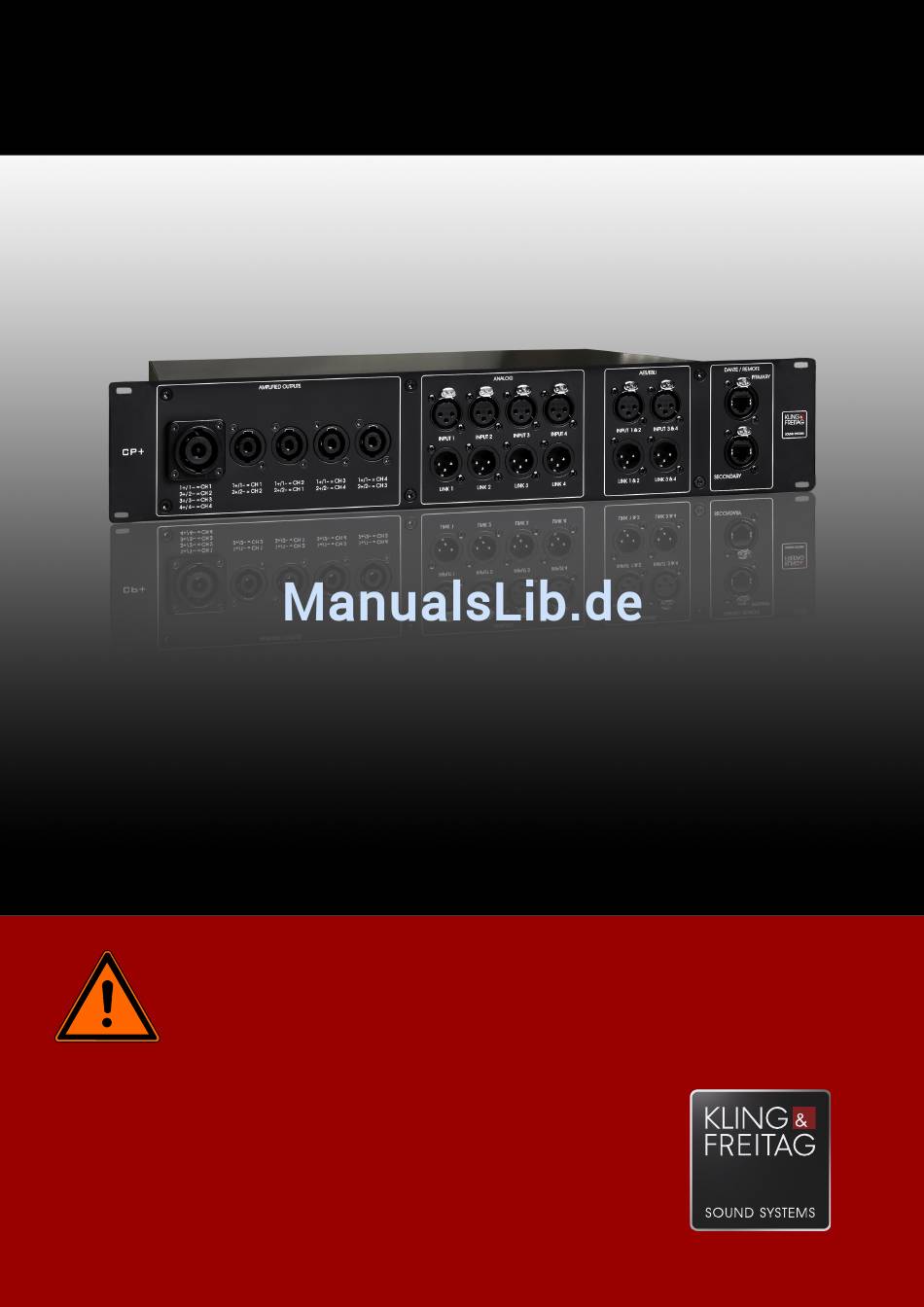

- Seite 1 K&F CP+ Version 1.1 Benutzerhandbuch Stand: 07.02.2017 Originalbetriebsanleitung Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Junkersstraße 14 D-30179 Hannover TEL +49 (0) 511 96 99 70 FAX +49 (0) 511 67 37 94 www.kling-freitag.de...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F CP+ Inhaltsverzeichnis Kapitel / Abschnitt Seite Einleitung Symbole in diesem Benutzerhandbuch Informationen über dieses Benutzerhandbuch Produktbeschreibung Allgemeine Sicherheitshinweise Anschlüsse und Funktionen Vorderseite 4.1.1 Lautsprecheranschluss Rückseite AES/EBU Link Verkabelung Hinweise Anschluss 6.2.1 Beispiel 1 6.2.2 Beispiel 2 6.2.3 Beispiel 3 6.2.4 Beispiel 4 6.2.5... -
Seite 4: Einleitung
Benutzerhandbuch K&F CP+ Einleitung Vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Lesen Sie vor Inbetriebnahme das Benutzerhandbuch sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Ihr Gerät die volle Leistungsfähigkeit entwickeln kann. Mit dem Kauf dieses Anschlussfelds haben Sie ein Gerät höchster Qualität und Leistungsfähigkeit erworben. -
Seite 5: Produktbeschreibung
Benutzerhandbuch K&F CP+ Produktbeschreibung Das CP+-Anschlussfeld ist ein professionelles Audioanschlussgerät, um Leitungsanschlüsse für Lautsprecher und Signalzuleitungen eines Racks zur Rackfront zu leiten. Es ist als Anschlussfeld für die Kombination mit den K&F Systemverstärkern PLM12K44 und PLM20K44 konzipiert. Es hat fünf SpeakOn-Ausgänge, vier analoge Input- und vier analoge Linkanschlüsse. Zusätzlich hat es je zwei AES/EBU-Input-Anschlüsse (1/2 und 3/4) und zwei AES/EBU-Link- Anschlüsse (1/2 und 3/4). -
Seite 6: Anschlüsse Und Funktionen
Benutzerhandbuch K&F CP+ Anschlüsse und Funktionen Vorderseite Lautsprecherausgang (SpeakOn AES/EBU INPUT 3 und 4 (XLR) NL8) Lautsprecherausgänge (SpeakOn AES/EBU LINK 1 und 2 (XLR) NL4) Analog INPUT 1 bis 4 (XLR) AES/EBU LINK 3 und 4 (XLR) Analog Link 1 bis 4 (XLR) Dante/Remote Primary (RJ45) AES/EBU INPUT 1 und 2 (XLR) Dante/Remote Secondary (RJ45) -
Seite 7: Rückseite
Benutzerhandbuch K&F CP+ Rückseite Dante/Remote Primary (RJ45) Dante/Remote Secondary (RJ45) AES/EBU IN 3+4 (XLR) AES/EBU IN 1+2 (XLR) ANALOG IN 4 (XLR) ANALOG IN 3 (XLR) ANALOG IN 2 (XLR) ANALOG IN 1 (XLR) CH3/CH4 (SpeakOn) 10. CH1/CH2 (SpeakOn) Die Belegung der Anschlüsse 3 bis 8: 1: GND/Shield 2: + 3: -... -
Seite 8: Aes/Ebu Link
Benutzerhandbuch K&F CP+ AES/EBU Link Die AES/EBU Link-Buchsen sind rein passiv direkt parallel zu den Eingangsbuchsen beschaltet. Diese sollten nur für den Betrieb mit kurzen Leitungen und wenigen Teilnehmern verwendet werden, z.B. für eine direkte Verbindung von zwei bis drei aufeinander stehenden Racks. Dabei muss am letzten Systemverstärker in der Reihe die AES/EBU Terminierung aktiviert werden, bei allen anderen Systemverstärkern in dieser Reihe muss die AES/EBU Terminierung deaktiviert werden! -
Seite 9: Anschluss
Benutzerhandbuch K&F CP+ Anschluss Um das CP+-Anschlussfeld in einem Rack zu verkabeln, müssen die hinteren Anschlüsse mit dem Verstärker verbunden werden. Damit werden alle notwendigen Anschlüsse für Lautsprecher, Analogeingänge, AES/EBU und Netzwerkanschlüsse zur Front des Racks geführt. So haben Sie später die Möglichkeit, Mischpulte, Lautsprecher, Zuspielgeräte und weitere Anschlüsse an der Front anzuschließen. -
Seite 10: Beispiel 2
Benutzerhandbuch K&F CP+ 6.2.2 Beispiel 2 GRAVIS 8 GRAVIS 8 (Delay) (Delay) GRAVIS 12+ GRAVIS 12+ SpeakOn CAT 5 AES/EBU Remote Lake Controller KLING & FREITAG GMBH © 2017 Version 1.1 Seite 10 von 19... -
Seite 11: Beispiel 3
Benutzerhandbuch K&F CP+ 6.2.3 Beispiel 3 SEQUENZA 5 W SEQUENZA 5 W NOMOS LT NOMOS LT SpeakOn CAT 5 Dante DJ/Stage KLING & FREITAG GMBH © 2017 Version 1.1 Seite 11 von 19... -
Seite 12: Beispiel
Benutzerhandbuch K&F CP+ 6.2.4 Beispiel 4 SEQUENZA 5 W SEQUENZA 5 W NOMOS LT NOMOS LT SpeakOn CAT 5 AES/EBU Remote Lake Controller KLING & FREITAG GMBH © 2017 Version 1.1 Seite 12 von 19... - Seite 13 Benutzerhandbuch K&F CP+ 6.2.5 Beispiel 5 KLING & FREITAG GMBH © 2017 Version 1.1 Seite 13 von 19...
-
Seite 14: Inbetriebnahme
Benutzerhandbuch K&F CP+ Inbetriebnahme • Beachten Sie die Hinweise in den Handbüchern zu den Lautsprechern und in unseren mitgelieferten Sicherheitshinweisen für Lautsprecher und Montagezubehör. • Schalten Sie sämtliche Geräte aus und drehen Sie die Lautstärke am Mischpult und an den Endverstärkern herab. •... -
Seite 15: Technische Daten Cp
Benutzerhandbuch K&F CP+ Technische Daten CP+ Anschlüsse Analoganschlüsse 4x Analog INPUT 1 bis 4, 4x Analog LINK 1 bis 4 AES/EBU-Eingänge 2x INPUT (1/2 und 3/4), 2x LINK (1/2 und 3/4), direkt verdrahtet DANTE/REMOTE (Netzwerk) 2x RJ45 EtherCon™-Buchse für 100/1000 Base-T (Primär und Sekundär) (Ethernet (IP)-Verbindung) Abmessungen und Gewicht... -
Seite 16: Eg-Konformitätserklärung
Benutzerhandbuch K&F CP+ EG-Konformitätserklärung KLING & FREITAG GMBH © 2017 Version 1.1 Seite 16 von 19... -
Seite 17: Entsorgung
Benutzerhandbuch K&F CP+ 10. Entsorgung Bitte führen Sie die Transportverpackung des Gerätes Ihrem lokalen Wiederverwertungskreislauf zu. 10.1 Deutschland Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie KLING & FREITAG Altgeräte aber auch nicht bei öffentlichen Sammelstellen zur Entsorgung ab! Bei KLING &... -
Seite 18: Alle Weiteren Nationen
Benutzerhandbuch K&F CP+ 10.3 Alle weiteren Nationen Für die Entsorgung der Altgeräte gemäß den jeweiligen nationalen Bestimmungen in anderen als oben genannten Ländern erkundigen Sie sich bitte bei Ihrem Lieferanten oder den örtlichen Behörden. KLING & FREITAG GMBH © 2017 Version 1.1 Seite 18 von 19... - Seite 19 Benutzerhandbuch K&F CP+ INDEX • AES/EBU............................8 • Anschluss............................9 • Anschlüsse............................6 • EG-Konformitätserklärung......................16 • Entsorgung...........................17 • Funktionen.............................6 • Inbetriebnahme........................... 14 • Sicherheitshinweise........................5 • Technische Daten.........................15 • Verkabelung...........................8 KLING & FREITAG GMBH © 2017 Version 1.1 Seite 19 von 19...
