Spannungsversorgung 640 mA unterbrechungsfrei
Spannungsversorgung 640 mA unterbrechungsfrei
Best.-Nr. : 1079 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

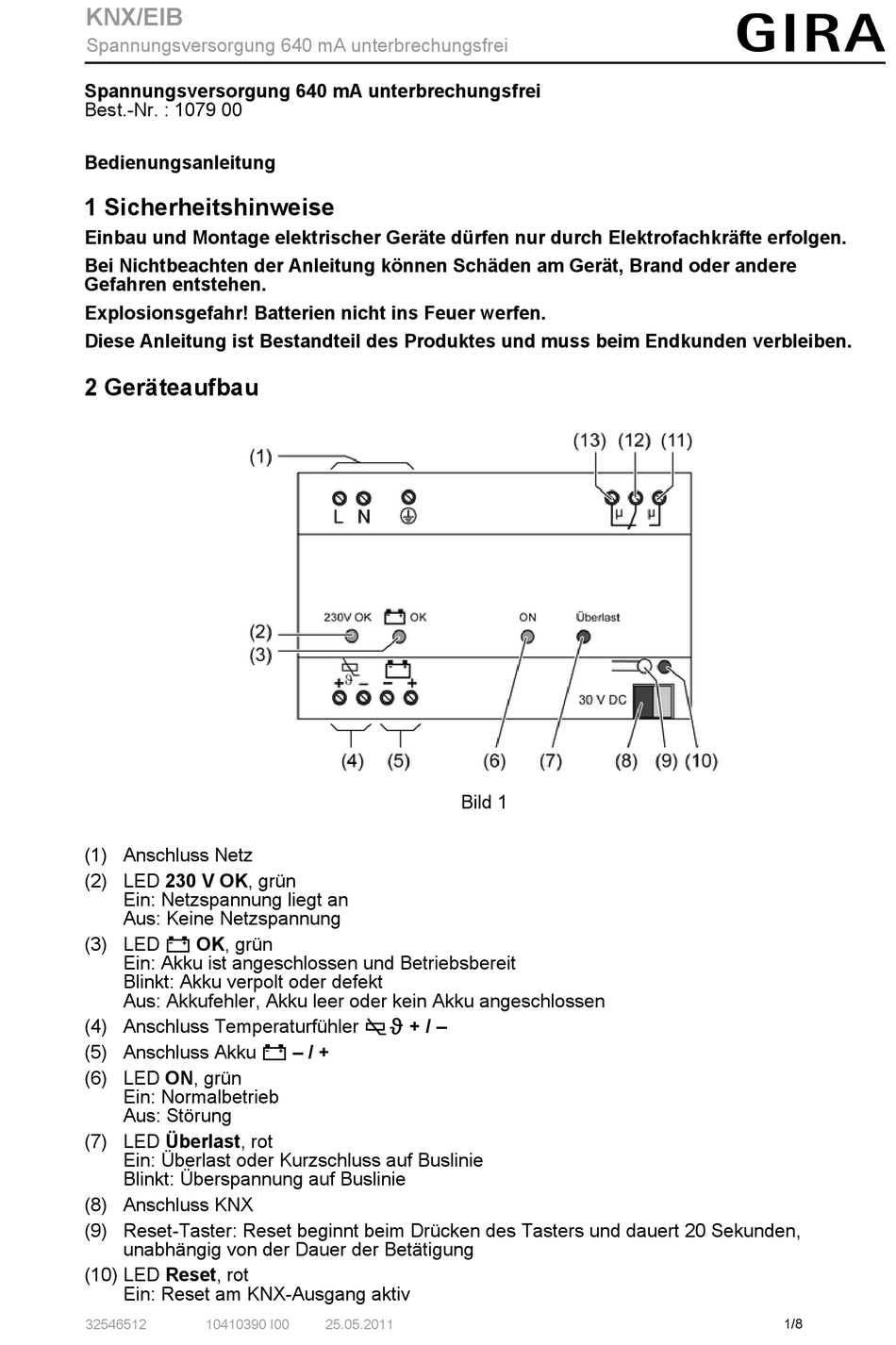

2 Geräteaufbau
(1) Anschluss Netz
(2) LED 230 V OK, grün
Ein: Netzspannung liegt an
Aus: Keine Netzspannung
(3) LED < OK, grün
Ein: Akku ist angeschlossen und Betriebsbereit
Blinkt: Akku verpolt oder defekt
Aus: Akkufehler, Akku leer oder kein Akku angeschlossen
(4) Anschluss Temperaturfühler ;= + / –
(5) Anschluss Akku < – / +
(6) LED ON, grün
Ein: Normalbetrieb
Aus: Störung
(7) LED Überlast, rot
Ein: Überlast oder Kurzschluss auf Buslinie
Blinkt: Überspannung auf Buslinie
(8) Anschluss KNX
(9) Reset-Taster: Reset beginnt beim Drücken des Tasters und dauert 20 Sekunden,
unabhängig von der Dauer der Betätigung
(10) LED Reset, rot
Ein: Reset am KNX-Ausgang aktiv
32546512
10410390 I00
Bild 1
25.05.2011
1/8
Verwandte Anleitungen für Gira 640 mA
Inhaltszusammenfassung für Gira 640 mA
- Seite 1 KNX/EIB Spannungsversorgung 640 mA unterbrechungsfrei Spannungsversorgung 640 mA unterbrechungsfrei Best.-Nr. : 1079 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Explosionsgefahr! Batterien nicht ins Feuer werfen.
- Seite 2 KNX/EIB Spannungsversorgung 640 mA unterbrechungsfrei (11) Meldekontakt Störung (12) Meldekontakt Spannungsversorgung (13) Meldekontakt Normalbetrieb 3 Funktion Bestimmungsgemäßer Gebrauch Versorgung von KNX-Geräten mit Busspannung Unterbrechungsfreier Betrieb der Buslinie bei Netzausfall mit Akkumulator Montage auf Hutschiene nach DIN 60715 in Unterverteiler Produkteigenschaften Erzeugen und Überwachen der KNX-Busspannung...
- Seite 3 KNX/EIB Spannungsversorgung 640 mA unterbrechungsfrei Gerät an Netzspannung und Bus anschließen Bild 2: Anschluss – Übersicht Netzspannung an die Klemmen L und N (1) anschließen. Schutzleiter PE an Klemme / anschließen. KNX-Buslinie an Ausgang 30 V DC (8) anschließen. i Eine KNX-Buslinie kann von zwei Spannungsversorgungen versorgt werden. Zwischen den Einspeisepunkten müssen mindestens 200 m Busleitung liegen.
- Seite 4 KNX/EIB Spannungsversorgung 640 mA unterbrechungsfrei Anschluss eines Akkus mit einer Kapazität > 5 Ah (Bild 3) Klemme Anschluss Farbe ;=+ (4) Temperaturfühler weiß / WH ;=– (4) Temperaturfühler gelb / YE <– (5) Akku – schwarz / BK <+ (5)
- Seite 5 KNX/EIB Spannungsversorgung 640 mA unterbrechungsfrei Bild 4: Anschluss von zwei Akkus > 5 Ah mit 4- und 2-adrigem Kabelsatz Störungsmelder anschließen Bild 5: Anschluss externer Störungsmelder Die unterbrechungsfreie Spannungsversorgung erkennt Netzausfall, Akkufehler, Überspannung, Überlast und Kurzschluss und meldet diese Betriebsstörungen mit Hilfe eines Wechslerkontaktes.
-
Seite 6: Technische Daten
KNX/EIB Spannungsversorgung 640 mA unterbrechungsfrei Akku-Test manuell auslösen Bei Bedarf kann ein Akku-Test manuell ausgelöst werden. Hierbei wird die Buslinie mit allen angeschlossenen Geräten zurückgesetzt. Reset-Taster (9) betätigen. Die Busspannung wird für 20 Sekunden ausgeschaltet und die Buslinie kurzgeschlossen. Die LED Reset (10) leuchtet für 20 Sekunden. -
Seite 7: Hilfe Im Problemfall
KNX/EIB Spannungsversorgung 640 mA unterbrechungsfrei 5.2 Hilfe im Problemfall LED Überlast (7) blinkt rot. Der Kontakt (11) zeigt Störung. Ursache: Überspannung auf Busleitung. Ursache für Überspannung beheben. Störung durch Drücken des Reset-Tasters (9) quittieren. Busleitung durch nochmaliges Drücken des Reset-Tasters (9) zurücksetzen. -
Seite 8: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. Gira Giersiepen GmbH & Co. KG...
