7 Anschlusspläne
7.1

Sensoren anschliessen

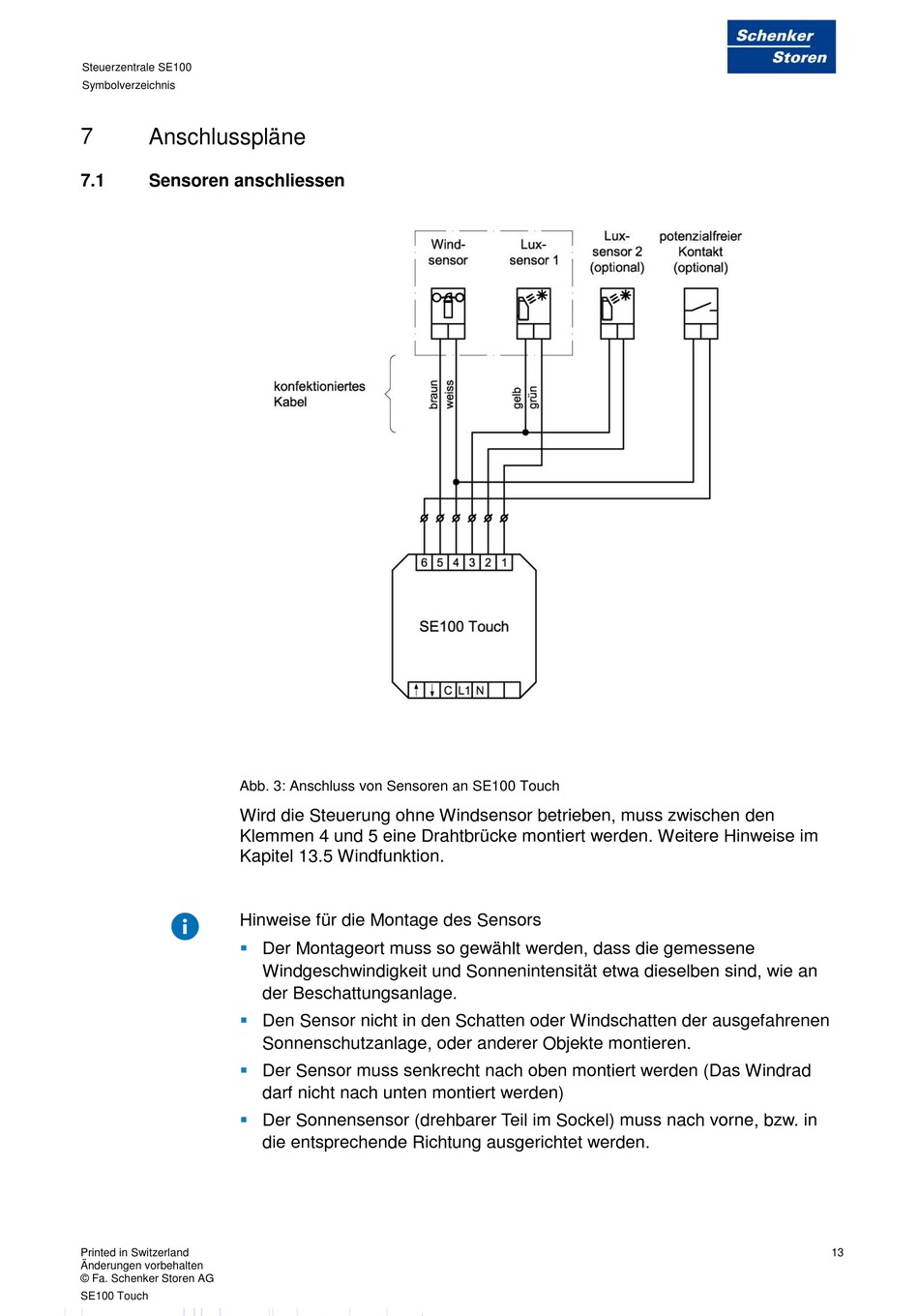

Abb. 3: Anschluss von Sensoren an SE100 Touch

Wird die Steuerung ohne Windsensor betrieben, muss zwischen den
Klemmen 4 und 5 eine Drahtbrücke montiert werden. Weitere Hinweise im
Kapitel 13.5 Windfunktion.
Hinweise für die Montage des Sensors




Printed in Switzerland
Änderungen vorbehalten
© Fa. Schenker Storen AG
SE100 Touch
Der Montageort muss so gewählt werden, dass die gemessene
Windgeschwindigkeit und Sonnenintensität etwa dieselben sind, wie an
der Beschattungsanlage.
Den Sensor nicht in den Schatten oder Windschatten der ausgefahrenen
Sonnenschutzanlage, oder anderer Objekte montieren.
Der Sensor muss senkrecht nach oben montiert werden (Das Windrad
darf nicht nach unten montiert werden)
Der Sonnensensor (drehbarer Teil im Sockel) muss nach vorne, bzw. in
die entsprechende Richtung ausgerichtet werden.
