ROWA SL 30 Montage & Betriebsanleitung
Inhaltsverzeichnis
Montage- und Bedienungsanleitung
Anwendungsgebiet:
ROWA
®
Die
system
Umkehrosmose-Anlagen
Haushaltsbereich entwickelt. Mit diesen Wasseraufbereitungsanlagen lassen sich die
meisten Wasserprobleme lösen. Das
Gehäusemodul ist universell nutzbar, ob als Vorfiltereinheit, Gehäuse für die
Umkehrosmosemembran oder Nachfilter, dem Nutzer stehen alle Wege offen. Es können
einzelne Bausteine oder komplette Anlagen bezogen werden.
ROWA
®
eine Marke der
Weil Industrieanlagen GmbH
Heinrich-Hasemeier-Str. 33
D-49076 Osnabrück
ROWA
®
system SL 30
Artikel-Nr.: 080035
ROWA
ROWA
wurden
ROWA
®
system ist erweiter- und umbaubar. Jedes
080035-SL30-BA-0.10.doc
Telefon
+49 (0)5 41 / 9 13 33-50
info@rowa-wasser.de
für
Anwendungen
Dez. 2007
Telefax
+49 (0)5 41 / 9 13 33-66
www.rowa-wasser.de
im
Inhaltsverzeichnis
Inhaltszusammenfassung für ROWA SL 30

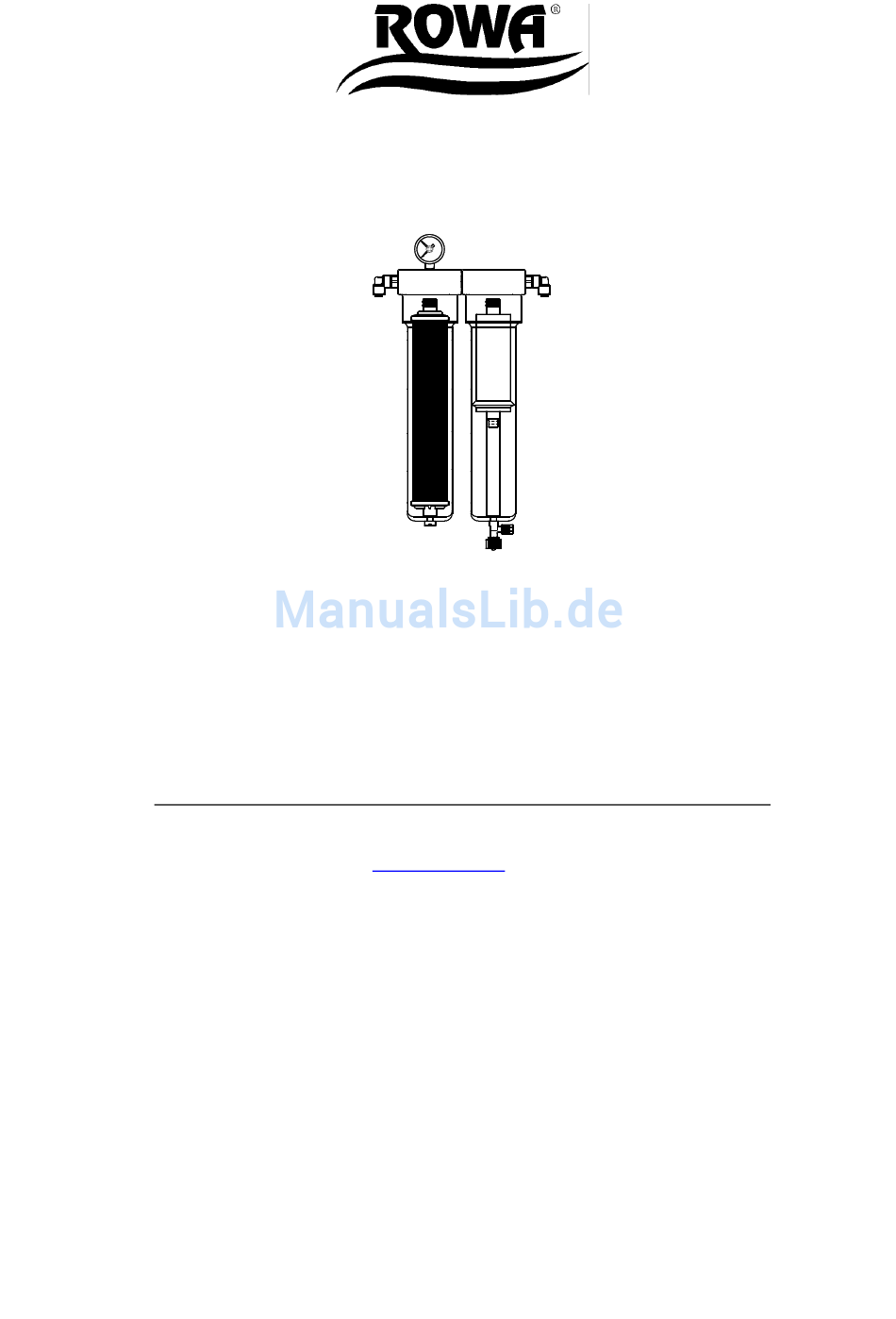

- Seite 1 Montage- und Bedienungsanleitung ROWA ® system SL 30 Artikel-Nr.: 080035 ROWA ROWA Anwendungsgebiet: ROWA ® system Umkehrosmose-Anlagen wurden für Anwendungen Haushaltsbereich entwickelt. Mit diesen Wasseraufbereitungsanlagen lassen sich die ROWA ® meisten Wasserprobleme lösen. Das system ist erweiter- und umbaubar. Jedes Gehäusemodul ist universell nutzbar, ob als Vorfiltereinheit, Gehäuse für die...
- Seite 2 - 2 -...
- Seite 3 - 3 - Urheberrechte / Schutzrechte Hinweise auf Urheberrecht und Schutzrechte Die Weitergabe sowie die Vervielfältigung, die Verwertung und die Mitteilung des Inhaltes dieser Montage- und Bedienungsanleitung sind ohne die ausdrückliche Genehmigung durch den Hersteller nicht gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentmeldung, der Gebrauchsmustereintragung, technischer Änderungen und Weiterentwicklungen bleiben vorbehalten.
- Seite 4 - 4 -...
-
Seite 5: Funktionsweise
- 5 - Lieferumfang: ROWA ® Ihre Umkehrosmoseanlage system SL 30 wird anschlussfertig geliefert. Sie ROWA ® besteht aus zwei system -Gehäusen, inkl. zwei Winkel-Einschraub-Verbindern, zwei Stopfen, einem Verbindungsrohr, einem Gehäuseverbindungs-Set und allen zugehörigen O-Ringen. Die Anlage wurde bestückt mit: einem 10“... -
Seite 6: Montage
- 6 - Montage: ROWA ® Bringen Sie bitte Ihre system -Anlage in der Nähe eines Wasserhahnanschlusses mittels beigefügter Wandmontagematerialien Wasserhahnanschluss (Flachdichtung nicht vergessen) wird an einen passenden Kaltwasserhahn (3/4“- Außengewinde) geschraubt. Nun den Druckschlauch mit einem scharfen Messer auf die benötigten drei Schlauchlängen zuschneiden (gerader Schnitt). -
Seite 7: Wichtige Hinweise
- 7 - Wichtige Hinweise: Reinwasser (Permeat) und Spülwasser (Konzentrat) müssen immer frei ablaufen können. Die Schläuche dürfen nicht geknickt sein. Permeat- und Konzentratleitung dürfen nicht mit einem Absperrhahn oder Magnetventil verschlossen werden! Das Rohwasser sollte immer aus einer Kaltwasserleitung stammen, da sich sonst die Rückhalterate verschlechtert und die Membran evtl. - Seite 8 - 8 - Inbetriebnahme: Der Wasserhahn (Rohwasser) ist zu öffnen und das Spülventil ist durch Drehung am Handrad ebenfalls zu öffnen. Hierdurch wird die Anlage gespült. Nach 15 Minuten wird die Spülung beendet, indem man das Spülventil schließt. Achtung: Ventil schließt nicht vollständig. Es muss immer eine bestimmte Wassermenge als Konzentrat abgeleitet werden.
-
Seite 9: Einstellen Des Spülventils
Bei sehr weichem oder enthärtetem Rohwasser kann die Umkehrosmose-Anlage mit einem günstigeren Verhältnis bis max. 2 : 1 betrieben werden. Einstellen des Manometers: ROWA ® system-Anlage ist mit einem Manometer ausgestattet, um einen Druckverlust aufgrund eines verstopften Filters rechtzeitig bemerken zu können und so die hochwertige Membran vor Schäden durch zu selten gewechselte Filter zu bewahren. -
Seite 10: Wartung Der Umkehrosmoseanlage
Bei längerer Nichtbenutzung kann die ganze Anlage in Folie eingeschweißt und zur Vermeidung von Verkeimung im Kühlschrank (jedoch frostfrei!) gelagert werden. Soll die Umkehrosmose-Anlage für länger als 2 - 4 Wochen außer Betrieb gesetzt ROWA ® werden, wird empfohlen,... -
Seite 11: Austausch Von Filter Und Membran
- 11 - Austausch von Filter und Membran: Um den Vorfilter oder die Membran zu wechseln, zunächst Wasserhahn schließen und ROWA ROWA ® ® Spülventil öffnen. Danach können Sie das system -Unterteil vom system - Kopf (Rechtsgewinde) abdrehen und den Filter (erstes Modul) am Modulkopf herausziehen. -
Seite 12: Selbsthilfe Bei Störungen
- 12 - Selbsthilfe bei Störungen: Fehler: Maßnahmen: Vorbeugende Maßnahmen Anlage Wasser tritt Dichtung und Sitz der Wechseln der Dichtungen undicht zwischen Kopf und Dichtungen überprüfen, evtl. mit ca. alle 2 Jahre, bei Gehäuse aus Vaseline einfetten, Gehäuse Demontage Dichtungen mit fester drehen Vaseline einfetten Wasser tritt am... -
Seite 13: Gewährleistung
- 13 - Gewährleistung: ® ROWA Die Gewährleistungszeit für system-Anlagen beträgt 24 Monate. Davon ausgenommen sind Verschleißteile Vorfiltereinsätze, Filterfüllungen, Dichtungen. Bei Schäden, die durch gewaltsame Einwirkungen oder unsachgemäße Behandlung hervorgerufen wurden (z. B. Zerstörung der Membran durch gewaltsames Schließen des Spülventils), erlischt der Gewährleistungsanspruch. -
Seite 14: Technische Daten
- 14 - Technische Daten: Abmessungen (Breite x Höhe x Tiefe):....245 x 425 x 78 mm Gewicht (trocken):..........1,3 kg Anschluss Eingang (Rohwasser):......¾ Zoll Anschluss Ausgang (Permeat, Konzentrat):..6 mm Betriebsdruck:............. 3 - 7 bar minimale Betriebstemperatur:......4 °C maximale Betriebstemperatur (kurzzeitig):.. - Seite 15 - 15 - ROWA ® Weitere Produkte: system -Filterbaustein mit Feinfilter SF10, 5 µm Porenweite ROWA ® 011100 - Schützt die Membran vor Verschmutzung ROWA ® 011200 system -Filterbaustein mit Kombifilter KF10, 5 µm Porenweite und Aktivkohle - Schützt die Membran vor Verschmutzung und adsorbiert gleichzeitig org.
- Seite 16 Garantiekarte Bei Gewährleistungsanspruch diese vollständig ausgefüllte Karte mit der defekten Anlage ® durch Ihren Händler an ROWA zurückschicken. ® ROWA Kunde Anlage ROWA ® Typ: Name: system SL 30 Gerätenummer: Vorname: Straße: Membrannummer: Postleitzahl: Wohnort: Land: Telefon: Kaufdatum: Verkaufsdatum: Unterschrift Verkäufer...
