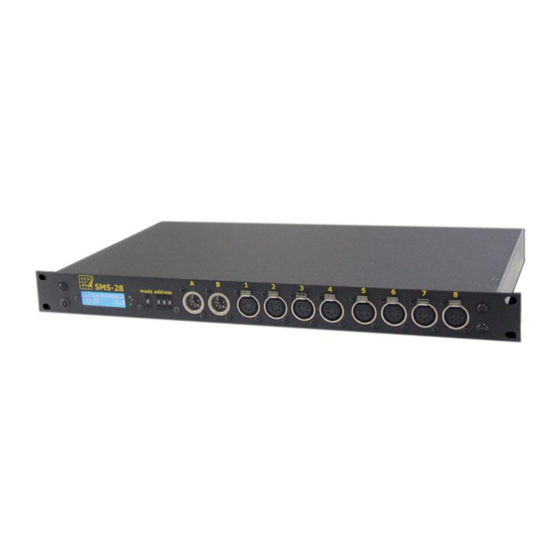

- Seite 1 SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 Manual für Splitter- Merger - Shifter SMS-28WB SMS28A rtnet © 2014 LLT Lichttechnik...
-
Seite 2: Inhaltsverzeichnis
SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 Inhalt Einleitung ................3 1.1 Überblick ................3 Bedienung und Betrieb ...........3 2.1 Die Funktionen ..............3 2.1.1 Split 1 → 8 ............3 2.1.2 Split 1 → 8 (hold) ........... 3 2.1.3 Split 2 → 4 ............. 3 2.1.4... -
Seite 3: Einleitung
SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 1 Einleitung 1.1 Überblick Der SMS-28 ist ein universell einsetzbares Gerät, wenn es um die Verarbeitung und Verteilung von DMX512-Signalen geht. Er empfängt je nach gewählter Funktion bis zu zwei unabhängige DMX-Linien und generiert daraus ein oder zwei neue DMX-Signale. -
Seite 4: Split 2 → 4 (Hold)
SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 2.1.4 Split 2 4 (hold) (Mode 4) → Wie 2.1.3, jedoch wird bei Ausfall einer Linie das zuletzt gültige Signal gehalten. (1) 2.1.5 Shifter 1 4 + 4 (Mode 5) → Bei dieser Funktion wird nur das Signal von DMX-Eingang A verarbeitet. -
Seite 5: Merger Htp (Highest Takes Precedence)
SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 2.1.6 Merger HTP (Highest Takes Precedence) (Mode 6) Die Funktion vergleicht die beiden DMX-Linien A und B und gibt jeweils den höheren Wert eines Kanals aus. Das Summen-Ausgangssignal steht an allen 8 Ausgängen zur Verfügung. (2) 2.1.7 Merger Shift (Mode 7) -
Seite 6: Bedienelemente
SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 2.2 Bedienelemente 2.2.1 Wahlschalter „mode“ Zur Auswahl der Gerätefunktion (siehe auch 2.1) Modus Funktion keine – Alle DMX-Werte gleich „0“ Split A8 Split A8 (hold) Split 24 Split 24 (hold) Shifter A4+4 Merger HTP Merger Shift... -
Seite 7: Leds
SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 wrong Adresse eingestellt, die nicht zwischen „1“ und „512“ liegt wird „ address! “ angezeigt. Überprüfen Sie bitte daraufhin ihre Einstellungen. In mode-Wahlschalters Stellung „0“ des wird die Softwareversion angezeigt. 2.3.2 LEDs Mit den zwei LEDs A bzw. B wird angezeigt, dass ein gültiges DMX-Signal an der jeweiligen DMX-Eingangsbuchse anliegt. -
Seite 8: Netzanschluss
SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 2.4.3 Netzanschluss Das Gerät kann mit Wechselspannung zwischen 105 und 230VAC betrieben werden. Bei Schäden an der Zuleitung darf das Gerät nicht mehr betrieben werden. Die defekte Leitung ist durch einen Fachmann zu ersetzen. Auf der Rückseite des Gerätes befindet sich eine Steuersicherung (1,25A mtr.), die zur Absicherung interner Gerätekomponenten dient. -
Seite 9: Anhang
SMS-28WB Version 1.4 Bedienungsanleitung 8/2014 3 Anhang 3.1 Technische Daten SMS 28WB/28A Betriebsspannung 105-230VAC Lüftung lüfterlos Max. Leistungsaufnahme Sicherung 1,25A mtr. DMX-Protokoll DMX512/1990 Gehäusemaß 19“ 1HE Tiefe 153mm Frontplattenmaß 483x45 mm Gewicht 2,9 kg... -
Seite 10: Konformitätserklärung
Zur Beurteilung der Erzeugnisse wurden folgende Normen herangezogen: Elektrische Sicherheit: EN60950 VDE 0805 EMV: EN 55022 EN 50082-1 Diese Erklärung wird verantwortlich für den Hersteller LLT Lichttechnik GmbH&CO.KG Friedenstr.5a 71409 Schwaikheim abgegeben durch: Thomas Müller-Rörich Schwaikheim, den 1.1.2013...
