Inhaltszusammenfassung für Albrecht AE 5090 XL

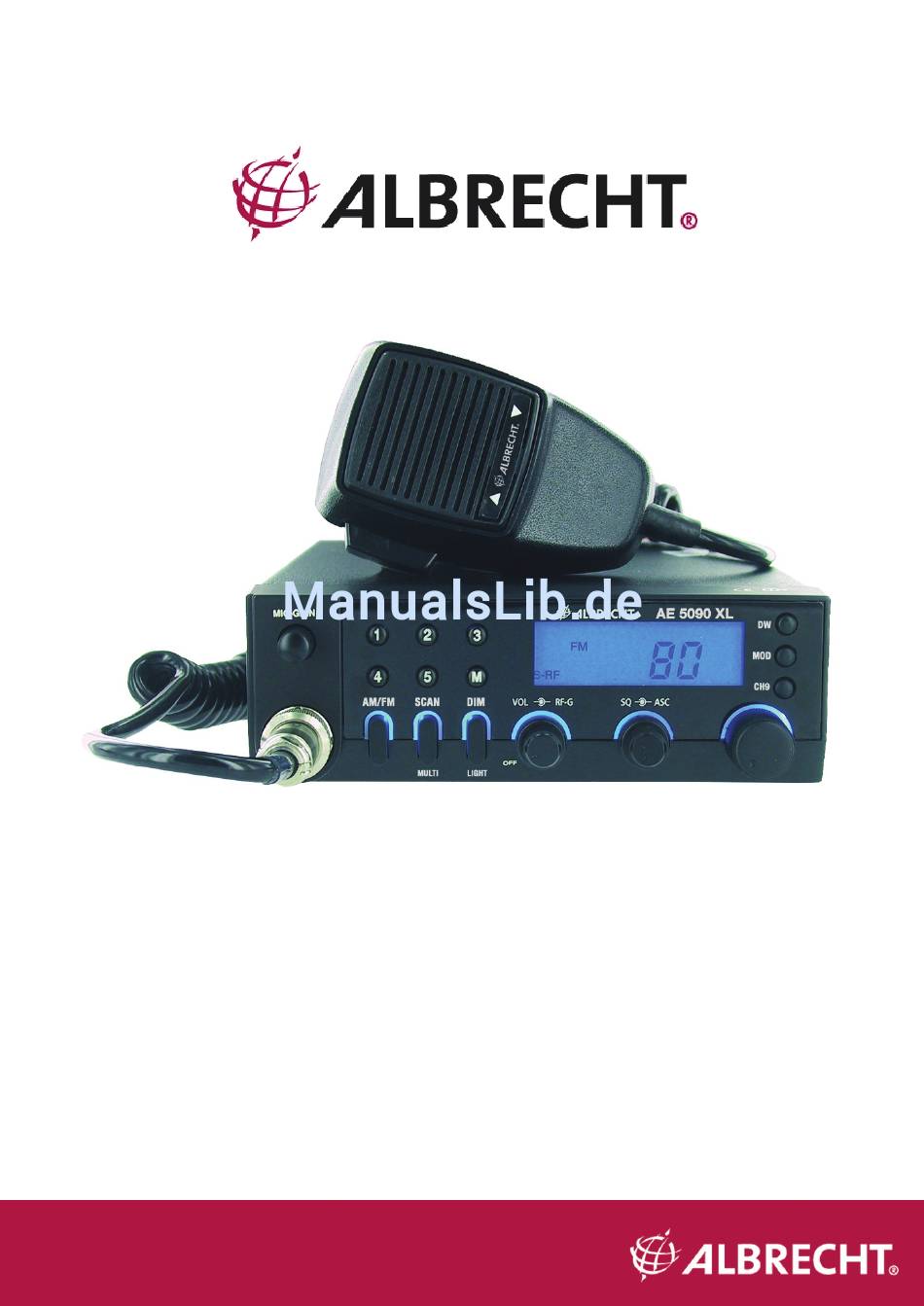

- Seite 1 CB-Radio AE 5090 XL Service M anual Downloaded from www.cbradio.nl...
- Seite 7 330P 390P 390P JUMPER 3.9K 4148 680K 270P 2314 C2078 4148 C3192 4.7K 4.7K 100K SVC251 4148 100K 4148 220K SVC251 4.7K 4148 FR07...
- Seite 8 AE5290XL MULTI Power and channel settings Power settings by Plug-In Jumper Factory Power setting is automatic 1- 4 Watt switching with country settings 01- 05 The Power jumper ( plug-in jumper on main board near to MIC socket) is accessible on the main board near to Mic socket after opening the speaker cabinet side only.
- Seite 9 How to change from Multi Mode into 400 CH Mode Default jumper setting: Multi Mode (The jumpers are soldering jumpers on front PCB, accessible after opening the speaker cabinet side) • Jumper No. 3 not soldered, = open • Jumper No. 4 soldered, = connected Modify to 400 CH Mode Switch radio off and disconnect power cable.
-
Seite 10: Leistungs - Und Kanaleinstellungen
AE5290XL MULTI Leistungs – und Kanaleinstellungen Leistungs – Modifikation (Steckbrücke) Werkseinstellung: Automatische Umschaltung 1 - 4 Watt je nach Ländereinstellung Power-Steckbrücke zugänglich nach Abnehmen Lautsprecherdeckels Hauptplatine gleich Nähe Mikrofonbuchse. Werkseinstellung = der freie PIN zeigt zur Frontplatte hin Multi 01 (80/40) 1W AM / 4W FM Multi 02 (40/40) 1W AM / 4W FM... -
Seite 11: Umschalten Von Multi Mode Auf 400 Kanal- Mode
Umschalten von Multi Mode auf 400 Kanal- Mode Lieferzustand ist mit eingelöteter Brücke Nr. 4. Die Lötbrücken sieht man nach Abnehmen des Lautsprecherdeckels auf der Frontplatine oberhalb des Squelchreglers • Lötbrücke No. 3 nicht gelötet, offen • Lötbrücke No. 4 eingelötet, verbunden 400 Kanal Mode Gerät ausschalten, Stromkabel abnehmen.
