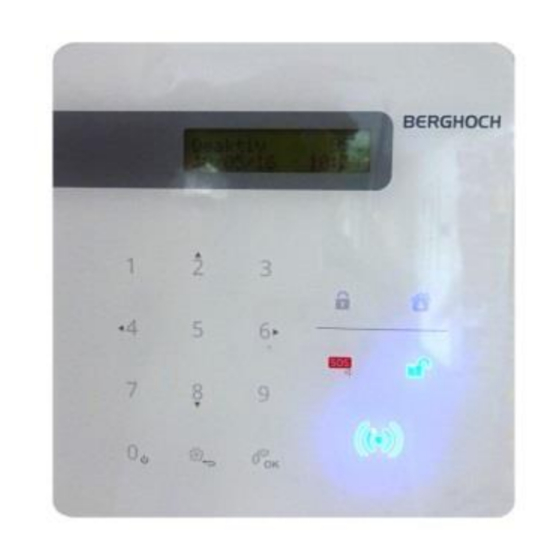

- Seite 1 868 MHz Funk-Alarmanlage Schritt-für-Schritt Handbuch Sicherheitstechnik...
- Seite 2 Selbst Sicherheit schaffen.
- Seite 3 Garantieanspruch. Die Inbetriebnahme ist von qualifiziertem Personal durchzuführen, damit der sichere Betrieb gewährleistet wird. Das System muss fortlaufend gewartet werden. BERGHOCH übernimmt keine Haftung die durch das System, fehlerhaften Alarm, defekt und/ oder der aus daraus entstandenen durch dritten versursachten Schäden.
- Seite 4 Inhalt. Beschreibung Teil 1 > Erklärung zu den Tasten und Anschlüssen sowie Installationsort Grundeinstellungen Teil 2 > Passwort, Datum & Uhrzeit, Zeitplan und Verzögerungen Sensoren programmieren Teil 3 > Sensoren mit der Alarmanlagen verbinden Zusatzinformationen Teil 4 > Übersicht des Menüs, Stiller Alarm, SMS-Befehle...
- Seite 5 Teil 1...
-
Seite 6: Beschreibung Der Tasten
Beschreibung der Tasten. Pfeil oben Pfeil unten Pfeil links Pfeil rechts Scharf (aktivieren) Unscharf (deaktivieren) Teil-Scharf (Zonen aktivieren) SOS & Löschtaste Einstellungen & Zurück-Taste OK Bestätigungstaste Schritt 1... - Seite 7 Erklärung Rückseite. Anti-Sabotage Feder SIM Kartenschacht Reset ON OFF S+GND A+ NO COM -BELL+ 34 33 32 31 -12V+ ON OFF S+GND A+ NO COM -BELL+ 34 33 32 31 -12V+ DC 12 V Strom Ein/Aus Sirene Kabel Ein-/Ausgang 12 V Ausgang A: Scharf/Unscharf S: SMS Schritt 2...
-
Seite 8: Sim-Karte Einlegen
SIM Karte einlegen. HINWEIS: SIM Kartenschacht SIM Karte bei ausgeschalteter Alarmanlage einlegen. Entfernen Sie vorher den PIN der SIM Karte !!! SIM Kartenschacht aufschieben (nach rechts) und dann hoch klappen. In dem hochgeklappten Teil, wird die SIM Karte, mit dem Gesicht (Kontakt) nach unten, in die Führungsschiene eingeschoben. -
Seite 9: Stromversorgung Herstellen
Stromversorgung herstellen. Bitte setzen Sie auch die beigefügte Feder ein, um Sie bei Sabotage zu informieren, wenn die Alarmanlage von der Wand gerissen wird. 12 V/1 A Stromadapter Einschalten ON OFF S+GND A+ NO COM -BELL+ 34 33 32 31 -12V+ Bitte benutzen Sie den Stromadapter, welcher im Lieferumfang enthalten ist. - Seite 10 Installationsort. HINWEIS: Testen Sie vor endgültiger Installation den Ort auf guten GSM- und Sensor-Empfang! Programmieren Sie alle Sensoren vorab an einem Tisch in die Alarmanlagen ein bevor Sie diese an eine Wand installieren. min. 160 cm Der Installationsort sollte zentral im Gebäude ausgesucht werden. Installieren Sie die Alarmanlage möglichst in einer Höhe von mindestens 160 cm.
- Seite 11 Teil 2...
- Seite 12 System PIN & Kennwort ändern. Eingabe PIN Meldung TT/MM/JJ 00:00 “Display Basis Info” “Standard System PIN 1234” Es zeigt Ihnen eine Meldung, Status GSM Empfang in %, Datum & Uhrzeit. > klicken > 1234 > Passwort Passwort HINWEIS: System PIN System PIN System PIN und Passwort, 4-stellig, System PIN...
-
Seite 13: Datum & Uhrzeit Einstellen
Datum & Uhrzeit einstellen. Datum & Uhrzeit Datum & Uhrzeit Alarm Anruf/SMS 00/00/0000 Datum & Uhrzeit Passwort 00:00:00 --/--/20-- “Datum & Uhrzeit” - ändern “Datum” - ändern Einfach die Zeit eingeben. Das Datum folgt nach Eingabe und Bestätigung der Uhrzeit. >... - Seite 14 Verzögerungen einstellen. Verzögerng Aktiv Verzögerung Aktiv Verzögerung Alarm Verzogerung Alarm Verzögerung Aktiv Verzögerung Alarm “Verzögerung Aktiv” - ändern “Verzögerung Alarm” - ändern Beispiel: 30 Sekunden bis Aktivierung. Beispiel: 20 Sekunden bis Alarmauslösung. > Verzögerung Aktiv > > > Verzögerung Alarm >...
- Seite 15 Alarm Benachrichtigung einstellen. HINWEIS: Alarm Benachrichtigung ist in Datum & Uhrzeit System Nachricht 5 Gruppen unterteilt. Alarm Anruf/SMS Sprachnachricht Die Alarmanlage wählt als erstes die erste Nummer/Gruppe. Nach ca. Telefon Gruppe Aufnahme 1 Min. erhalten Sie eine SMS/Anruf. Alarm SMS >...
- Seite 16 System Benachrichtigung einstellen. “Benachrichtigung” - aktivieren System Nachricht Sprachnachricht Aktivieren Sie die SMS Benachrichtigung. > System Nachricht > > SMS Nr. > Eingabe SMS Nr. > > > Taste 6 > Einschalten > Fertig Strom OK (Wenn Sie eine Benachrichtigung ausgeschaltet lassen möchten, einfach auf “Ausschalten” Ausschalten >...
-
Seite 17: Zeitplan Einstellen
Zeitplan einstellen. “Zeitplan” - einstellen Reset Zeitplan Aktivieren Sie den Zeitplan der Alarmanlage. > Zeitplan > > > Wählen Sie den Wochentag Taste 3x OK > Abwesend Scharf aktiv > Eingabe Uhrzeit > Fertig Zuhause Teilscharf aktiv Deaktiv Unscharf deaktiv HINWEIS: Der Zeitplan ist in folgenden Optionen unterteilt:... - Seite 18 Teil 3...
- Seite 19 Zonen Nr. Ubersicht Status Zonen Nr. Kategorie Anzahl Sensorenart Voreinstellung SMS / Display Mitteilung max. 10 Fernbedienung, Keypad Hilfe max. 4 Hilfe max. 4 Panik max. 4 Notfall max. 4 Feuer max. 4 alle Funksensoren Feuer max. 4 24h = Immer aktiv Küche max.
- Seite 20 Information . Merke: Es können immer bis zu 4 Funksensoren unter der gleichen Zonen Nr. programmiert werden mit der gleichen SMS/Display Mitteilung. Merke: Es können verschiedene Typen eines Funksensors unter einer gleichen Zonen Nr. programmiert werden, max. 4 Funksensoren. Merke: Die Zonen Nr.
-
Seite 21: Sensoren Programmieren
Sensoren programmieren. “Sensoren” - programmieren Fernanruf Sensoren Programmieren Sie die Sensoren in die Alarmanlage. > Sensoren > > Zonen Nr. > Zonen Nr. eingeben/löschen > > Hinzufügen >OK > > Programmieren; Sensor mehrmals betätigen Hinzufügen Fertig Löschen (Verlassen Sie nach “Erfolgreich” den Bereich mit der Zurück-SOS-Taste und wiederholen Sie die Prozedur mit allen Ihren Sensoren.) Programmieren Sensoren betätigen... - Seite 22 Beispiel Status eines Sensors einstellen. “Status” - einstellen Zonen Zentrale Programmieren Sie die Sensoren in die Alarmanlage. > Zonen > > Zonen Nr. > Zonen Nr. löschen/eingeben > > Taste 8 > Status andern “Aktiv Zuhause/Abwesend/24h” mit Taste 6 > >...
- Seite 23 Teil 4...
-
Seite 24: Übersicht Des Menüs
Übersicht des Menüs. = Einstellungen Datum & Uhrzeit Datum & Uhrzeit = Alarmbenachrichtigung per Anruf oder SMS Alarm Anruf/SMS = SMS Benachrichtigung Aktiv/Deaktiv, Strom/Batterie System Nachricht = Aufzeichnen einer Sprachnachricht Sprachnachricht = Einschaltverzögerung der Alarmanalge Verzögerung Aktiv = Verzögerungszeit bis zum Alarm Verzögerung Alarm = Ein-/Ausschalten der eingebaute Innensirene und externe Sirene Innensirene... - Seite 25 Eingebaute Innensirene & externe Sirene ausstellen. “Innensirene” - einstellen Innensirene Ein-/und Ausschalten der eingebauten Innensirene und externe (Aussen-) Sirene. Zonen Nr. > Innensirene > > > Zonen Nr. des Sensors eingeben > > > Sirene Zeit eingeben > > Sirene Zeit >...
- Seite 26 Kabel gebundene Sensoren. Hinweis: Die Sensoren müssen in der Alarmanlagen noch aktiviert werden. Hauptmenü > Zonen > 31 bis 34 eingeben und diese aktivieren. Zusatzinformation...
- Seite 27 Anruf- und SMS-Befehle. “Befehle” - ausführen Aktionen per Telefon tätigen. Senden Sie eine SMS an die Rufnummer der Alarmanlage (SIM Karten Rufnummer): Passwort + 1 = Scharf stellen Passwort + 2 = Teilscharf stellen Passwort +3 = Deaktiv z.B.: 1111+2 = SMS Nachricht 11112 für den Befehl Teilscharf Wenn Sie einen Alarmanruf von der Alarmanlage erhalten, drücken Sie folgende Zahl nach dem Piepton: >...
- Seite 28 Notizen...
- Seite 29 Notizen...
- Seite 30 Hinweis Informationen zur Batterieverordnung. Im Zusammenhang mit dem Verkauf von Geräten die Batterien oder Akkus enthalten, sind wir verpflichtet, Sie gemäß der Batterieverordnung auf folgendes hinzuweisen: Batterien dürfen nicht im Hausmüll entsorgt werden. Sie sind für die ordnungsgemäße Entsorgung gebrauchter Batterien als Endverbraucher gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufstelle, wo Sie diese erworben haben, in kommunalen Sammelstellen, im Handel oder auch per Post (ausreichend frankiert) an die Verkaufsstelle unentgeltlich zurückgeben.
- Seite 31 Fragen? www.dvrshop.de...
- Seite 32 Sicherheitstechnik Herausgeber/Hersteller Version 2.0 BERGHOCH Sicherheitstechnik Rheinlanddamm 201a 44139 Dortmund Deutschland...
