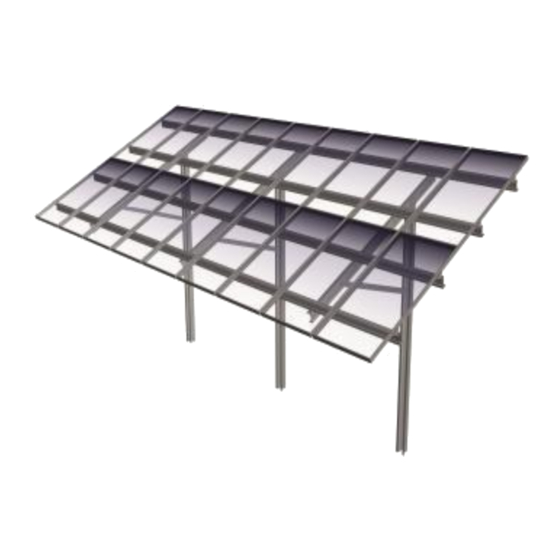

FS Uno
Montageanleitung mit SRF-Fundamenten
Montageanleitung mit SRF-Fundamenten
Schletter GmbH
Gewerbegebiet an der B15
Gewerbegebiet an der B15
Alustraße 1
D-83527 Kirchdorf / Haag i. OB
D-83527 Kirchdorf / Haag i. OB
Tel.: +49 8072 9191 -0
Tel.: +49 8072 9191 -0
Mail: info@schletter.de
Mail: info@schletter.de
Ihre Ansprechpartner:
Ihre Ansprechpartner:
Technische Beratung - Freifl äche
Technische Beratung - Freifl äche
Tel.:
Tel.:
+49 8072 9191 - 203
+49 8072 9191 - 203
Mail: tb-freifl aeche@schletter.de
Mail: tb-freifl aeche@schletter.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schletter FS Uno
Inhaltszusammenfassung für Schletter FS Uno
- Seite 1 FS Uno Montageanleitung mit SRF-Fundamenten Montageanleitung mit SRF-Fundamenten Schletter GmbH Gewerbegebiet an der B15 Gewerbegebiet an der B15 Alustraße 1 D-83527 Kirchdorf / Haag i. OB D-83527 Kirchdorf / Haag i. OB Tel.: +49 8072 9191 -0 Tel.: +49 8072 9191 -0 Mail: info@schletter.de...
- Seite 2 FS Uno Montageanleitung © Schletter GmbH Stand 01/2016...
-
Seite 3: Inhaltsverzeichnis
6.1. Modulmontage und -klemmung bei vertikaler Modullagerung ..................28 6.2. Modulmontage und -klemmung bei horizontaler Modullagerung .................. 29 6.3. Modulmontage und -klemmung bei kombinierter Modullagerung ................30 7. Demontieren und Entsorgen ..............................31 8. Wartung und Pflege ................................32 9. Gewährleistung und Haftung ...............................32 © Schletter GmbH Stand 01/2016... -
Seite 4: Allgemeines
Alle in dieser Montageanleitung genannten Bezeichnungen von Erzeugnissen sind Warenzeichen der Schletter GmbH und hiermit anerkannt. Schletter GmbH ist in keinem Fall für Schäden am Produkt selbst oder durch das Produkt verursachte Folgeschäden verant- wortlich, die durch unsachgemäße Handhabung des Produktes hervorgerufen werden. -
Seite 5: Sicherheitshinweise
Vor Beginn der Montage muss der Bauort von einer aufsichtsführenden Person durch Sichtung oder mithilfe von Spartenplänen inspiziert werden. Dabei müssen die Lage von Erdleitungen aller Art mit Markierungsfarbe oder durch Absperrungen gekennzeichnet werden und nicht tragendes Erdreich oder absturzgefährdete Bereiche durch stabile Absperrungen oder Warntafeln abgegrenzt werden. © Schletter GmbH Stand 01/2016... - Seite 6 Teile/ Flüssigkeiten die Augen gefährdet sind Beachten Sie darüber hinaus die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung und zum Umweltschutz, sowie ggf. Arbeits- und Betriebsanweisungen des Betreibers / der Betriebsstätte. © Schletter GmbH Stand 01/2016...
-
Seite 7: Verpflichtung Des Betreibers
Reaktionsfähigkeit beeinflusst ist, z.B. durch Drogen, Alkohol oder Medikamente, sind NICHT zugelassen. • Jede Person, die sich mit der Montage von FS Uno befasst, muss diese Montageanleitung, vor allem das Kapitel „1.4. Sicher- heitshinweise“, sowie alle relevanten Kapitel im Bezug auf die entsprechende Tätigkeit gelesen und verstanden haben. -
Seite 8: Zusätzliche Montagerelevante Dokumente
FS Uno Montageanleitung 1.8. Zusätzliche montagerelevante Dokumente Zur Montage von FS Uno werden zusätzlich zu dieser Montageanleitung folgende Dokumente benötigt: • Rammplan • Übersichtszeichnung • Stückliste • Lieferschein • DIS-Entladerichtlinie bei Anlieferung mit Seecontainern • Allgemeine Verkaufs- und Lieferbedingungen der Schletter GmbH •... -
Seite 9: Stapler Und Hebegeräte Bereitstellen
Fristwahrung die rechtzeitige Absendung der Anzeige genügt. Ein allgemeines Retourenrecht besteht nicht. Auszug aus den allgemeinen Verkaufs- und Lieferbedingungen der Schletter GmbH - verfügbar zum Download auf www.schletter.de/AGB 2.5. Lagerung der Komponenten Die Komponenten werden auch in Kartons auf Paletten angeliefert. Unter den Komponenten befinden sich zerbrechliche und empfindliche Bauteile. -
Seite 10: Technische Daten
Module auf Anfrage 3.2. Gestelltoleranzen FS Uno wird stets explizit für die Wind-und Schneeeinwirkungen des jeweiligen Standortes ausgelegt. Im Sinne der Wirt- schaftlichkeit sind die Einzelkomponenten dabei typischerweise bis zur Bauteiltragfähigkeit ausgenutzt. Somit müssen die Gestelle mit hoher Präzision montiert werden. Bei signifi kanten Abweichungen von den Montageplänen können aus stati- scher Sicht Überbeanspruchungen auftreten, für die und deren Folgen von der Schletter GmbH keine Haftung übernommen... -
Seite 11: Systemübersicht
Verbindungsmittel SRF-Rammfundament Sechskantschraube M12x30 DIN933, Flanschmutter M12 DIN6923 Binderbaugruppe und Scheibe M12 DIN9021 Pfette Spannschuh Modulklemmenadapter Bohrschraube Strebenbaugruppe Detail Abb. 3.3.-2 (Detail) © Schletter GmbH Stand 01/2016... -
Seite 12: Komponenten
Abb. 3.4.1.-1 (143006-200) 3.4.2. Modultragprofi le und Verbindungsmittel 144901-001 FS Uno / Duo Pfette 144999-003 FS Uno / Duo Spannschuh 144999-008 FS Uno / Duo Pfettenverbinder Gen2 Set Abb. 3.4.2.-3 (144901-001) 3.4.3. Strebenbaugruppe 144970-099 Strebenbaugruppe SRF 000022-235 Strebenelement SRF Abb. 3.4.2.-2 (144999-003) -
Seite 13: Binderbaugruppen Und Komponenten
FS Uno Binderbaugruppe 6H Maßzuschnitt Abb. 3.4.3.-3 (943612-030) 144307-100 FS Uno Binderbaugruppe 7H Maßzuschnitt 144308-100 FS Uno Binderbaugruppe 8H Maßzuschnitt 144999-006 FS Uno / Duo Halteplatte verzinkt 943612-030 Sechskantschraube M12x30 DIN933 A2 GMB Abb. 3.4.3.-4 (943912-012) 943912-012 Flanschmutter M12 Sperrverzahnt DIN6923 A4 943922-012 Unterlegscheibe groß... -
Seite 14: Modulklemmen Für Die Vertikale Modulmontage
130002-001 49 mm 144912-049 144910-005 144911-049 131001-049 131002-001 50 mm 144912-050 144910-005 144911-050 131001-050 131002-001 130001-050 130002-001 51 mm 130001-051 130002-001 * in Verbindung mit Modulklemmenadapter Abb. 3.4.4.-1 (144912-030) Abb. 3.4.4.-2 (131001-030) Abb. 3.4.4.-3 (130001-030) © Schletter GmbH Stand 01/2016... -
Seite 15: Modulklemmen Für Die Horizontale Modulmontage
130002-001 51 mm 130001-051 130002-001 * in Verbindung mit Modulklemmenadapter 3.4.7. Modulklemmenadapter und Verbindungsmittel für Modulklemmen 144919-050 FS Stahl Modulklemmenadapter SET 129010-008 KlickIn Einklickbaustein für Mutter M8 943914-008 Vierkantmutter M8 DIN557 A4 Abb. 3.4.6.-1 (144919-050) © Schletter GmbH Stand 01/2016... -
Seite 16: Schrauben Für Standard-Modulklemmen
149023-002 Befestigungsbinder 1,0 - 3,0 mm, Führung seitlich 149023-003 Befestigungsbinder 3,0 - 6,0 mm Abb. 3.4.8.-1 (144999-009) 144999-009 FS Uno / Duo Kabelbefestiger Pfette 144999-010 Lehrrohr Abb. 3.4.8.-2 (149023-003) Abb. 3.4.8.-4 (149023-001) Abb. 3.4.8.-3 (149023-002) © Schletter GmbH Stand 01/2016... -
Seite 17: Hinweise Zur Montage
4. Hinweise zur Montage FS Uno wird individuell auf den jeweiligen Standort projektiert. Bereits zur Planung werden folgende Angaben benötigt: • Grundstücksgrenzen • Wegerechte, das Grundstück muss zu jeder Zeit befahrbar sein • Hindernisse im Baugrund (Rohrleitungen, unterirdische Kabel, etc.) •... -
Seite 18: Fundamentierung
Rammen, die die Pfahlhaftung beeinträchtigen können (z.B. Schrägstellung, Nachlassen mit anschließendem, plötzlichen Anstieg der Eindringgeschwindigkeit, zügige Eindringgeschwindigkeit des Fundaments beim Rammen u.ä.) sind zu notieren. Alle von den Vorgaben abweichenden Maßnahmen zur Einrammung der Fundamente sind mit der Schletter GmbH abzustimmen. -
Seite 19: Werkzeuge
4.3. Werkzeuge Nachfolgend werden die Werkzeuge aufgelistet, die zur Montage des FS Uno im Normalfall benötigt werden. Zusätzliches Werkzeug, das für Sonderfälle (z.B. Einbetonieren der Fundamente etc.) benötigt wird, ist hier nicht aufgeführt. ACHTUNG Verwenden Sie zur Montage von FS Uno ausschließlich das empfohlene Werkzeug. -
Seite 20: Modulmontage
Überprüfung der Vorspannung der Schrauben ist zu beachten, dass aufgrund von Zwängungen und Reibungseff ekten Spannkraftverluste eintreten. Diese sind bei der Festlegung der Anzugsdrehmoments berücksichtigt. Bei der Überprüfung der Verschraubung darf sich diese mit 50% des planmäßigen Anzugsdrehmoments nicht lösen. Abb. 4.4.2.-2 (Modulklemme Rapid 2+) © Schletter GmbH Stand 01/2016... -
Seite 21: Montageschritte
Toleranz der Pfostenhöhe gemäß Geländeverlauf: ± 100 mm Rammfundament am oberen Ende innen und außen ca. 30 mm mit Zinkstaubgrundierung Abb. 5.1.-1 (Rammtoleranzen) Abb. 5.1.-2 (grundiertes Rammfundament) einstreichen Die genauen Positionen der Rammfundamente entnehmen Sie dem entsprechenden Rammplan. © Schletter GmbH Stand 01/2016... - Seite 22 Prüfen Sie die Flucht der ein- Detail zelnen Rammfundamente zueinander und überprüfen Sie die Rammfundamente auf die richtigen Toleranzmaße (siehe Punkt 5.1. - 1. Schritt) Abb. 5.1.-3 (Flucht der Rammfundamente) Detail Abb. 5.1.-4 (Detailansicht des Rammfundamentes - Draufsicht) © Schletter GmbH Stand 01/2016...
-
Seite 23: Binderbaugruppe Montieren
DIN933, Unterlegscheibe 12 DIN9021, Rastblech und Flan- schmutter M12 DIN6923 am Rammfundament verschrauben. Strebenbaugruppe unten mit Sechskantschraube M12 x 30 DIN933, Unterlegscheibe 12 DIN9021 und Flanschmutter M12 DIN6923 am Rammfundament verschrauben. Abb. 5.3.-1 (Binderbaugruppe montieren) © Schletter GmbH Stand 01/2016... -
Seite 24: Modultragprofil (Pfette) Montieren
Spannschuh mit einem Kunst- stoff hammer einschlagen. Halten Sie einen Hammer an der Gegenseite der Halteplatte zur Stabilisierung. Profi lenden der Modultragprofi le ca 3 cm mit Zinkstaubgrundie- rung bestreichen Abb. 5.4.-1 (Pfette einschwenken) Abb. 5.4.-2 (Spannschuh einschlagen) © Schletter GmbH Stand 01/2016... -
Seite 25: Pfettenverbinder Montieren (Optional)
Achten Sie darauf, dass bei Eindrehen der selbstbohrenden Schrauben keine Bohrspäne in die Pfettenprofi le fallen, um Kontaktkorrosion zu vermeiden! Säubern Sie die Pfettenprofi le nach Anbringen des Modulklemmenadapters mit einem Handbesen oder bedecken Sie das Modultragprofi l vorsorglich während des Schraubvorgangs (z.B. mit einem Karton). © Schletter GmbH Stand 01/2016... - Seite 26 FS Uno Montageanleitung Modulklemmenadapter an den vorgegebenen Positionen auf die Z-Pfette aufklippen Abb. 5.6.-1 (Modulklemmenadapter aufklippen) Modulklemmenadapter in der vorgegebenen Vertiefung mit einer selbstbohrenden Schraube am Modulträger verschrauben Abb. 5.6.-2 (Modulklemmenadapter verschrauben) © Schletter GmbH Stand 01/2016...
-
Seite 27: Modulmontage Und Modulklemmung
Bei Solarmodulen handelt es sich um Fremdkomponenten, die nicht zum Lieferumfang der Unterkons- truktion des FS Uno gehören. Die Schletter GmbH verweist daher auf die Sicherheits- und Installations- hinweise des Modulherstellers. Beachten Sie diese, neben den Hinweisen in dieser Montageanleitung,... -
Seite 28: Modulmontage Und -Klemmung Bei Vertikaler Modullagerung
Modulklemme auf das Profi l der Z-Pfette aufstecken Abb. 6.1.-1 (Schritt 1) Modul an Klemme anschieben (dabei Spaltmaß beachten!) Abb. 6.1.-2 (Schritt 2) Inbusschraube mit einem Dreh- moment von 8 Nm anziehen 8 Nm Abb. 6.1.-3 (Schritt 3) © Schletter GmbH Stand 01/2016... -
Seite 29: Modulmontage Und -Klemmung Bei Horizontaler Modullagerung
Modulklemme in das Profi l des Modulklemmenadapters eindrücken Abb. 6.2.-1 (Schritt 1) Modul an Klemme anschieben (dabei Spaltmaß beachten!) Abb. 6.2.-2 (Schritt 2) Inbusschraube mit einem Dreh- moment von 15 Nm anziehen 15 Nm Abb. 6.2.-3 (Schritt 3) © Schletter GmbH Stand 01/2016... -
Seite 30: Modulmontage Und -Klemmung Bei Kombinierter Modullagerung
Abb. 6.3.-3 (Modulklemmung innen) Klemmung an den inneren Modul- tragprofi len an den Modulquerseiten (Vergleichbar mit Klemmung bei horizontaler Modullagerung) Abb. 6.3.-4 (Modulklemmung oberes Modul) Abb. 6.3.-5 (Modulklemmung inneres Modul) Abb. 6.3.-6 (Modulklemmung unteres Modul) © Schletter GmbH Stand 01/2016... -
Seite 31: Demontieren Und Entsorgen
Lassen Sie die Anlage nur von Elektrofachkräften von der bauseitigen Stromversorgung trennen. WARNUNG • Tragen Sie immer eine Schutzausrüstung (Sicherheitsschuhe, Schutzhelm, Schutzbrille, Schutzhand- schuhe und Warnweste), wenn Sie die Demontage des FS Uno durchführen. • Sorgen Sie dafür, dass keine unbefugten Personen die Gefahrenbereiche betreten können. •... -
Seite 32: Wartung Und Pflege
Bauteile der Photovoltaikanlage selbst, wie Module, Kabel- und Steckverbinder, Wechselrichter oder elektrische Schaltkästen sind nicht Inhalt dieser Anleitungsteile und sind somit frei von Gewährleistung und Haftung durch die Schletter GmbH. Sachschäden an Gegenständen, welche nicht zum Lieferumfang gehören, sind grundsätzlich von jeglicher Haftung ausge- schlossen. - Seite 33 Notizen © Schletter GmbH Stand 01/2016...
