Inhaltszusammenfassung für SceneLights technologies LB-2500.mini

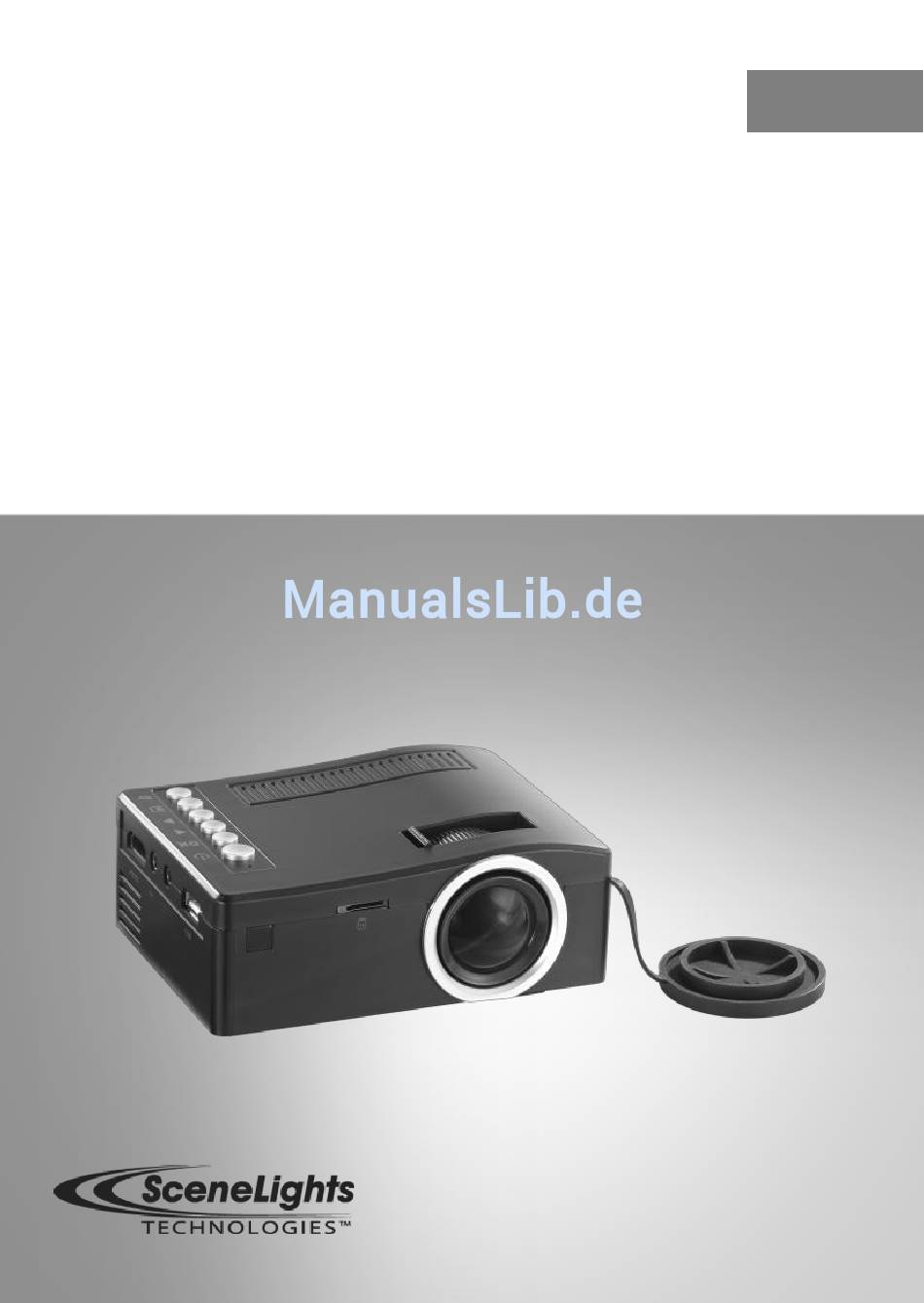

- Seite 1 HDMI-LED-Mini-Clipbeamer LB-2500.mini Mediaplayer Bedienungsanleitung PX-8826-675...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Ihr neuer LED-Mini-Beamer ..........3 Lieferumfang ..............4 Wichtige Hinweise zu Beginn ........... 5 Sicherheitshinweise ............5 Wichtige Hinweise zur Entsorgung ........6 Wichtige Hinweise zu Batterien und deren Entsorgung ... 7 Wichtige Hinweise zu Akkus und deren Entsorgung ..8 Konformitätserklärung ............ - Seite 3 Technische Daten ............28 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.scenelights.at Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. SceneLights – www.scenelights.at...
-
Seite 4: Ihr Neuer Led-Mini-Beamer
Hinweise und Tipps, damit Sie Ihren neuen Beamer optimal einsetzen können. Lieferumfang HDMI-LED-Mini-Clipbeamer LB-2500.mini Fernbedienung Netzteil AV-Kabel Bedienungsanleitung Zusätzlich benötigt: 2x Batterien Typ AAA Optional benötigt: PX-8833: Akku für Mini-LED-Clipbeamer LB-2500.mini SceneLights – www.scenelights.at... -
Seite 5: Wichtige Hinweise Zu Beginn
Wichtige Hinweise zu Beginn Sicherheitshinweise Diese Bedienungsanleitung dient dazu, Sie mit der Funk- tionsweise dieses Produktes vertraut zu machen. Bewah- ren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. Verwenden Sie das Produkt nur in seiner bestimmungs- gemäßen Art und Weise. -
Seite 6: Wichtige Hinweise Zur Entsorgung
Schauen Sie nicht direkt in die Lichtquelle des Beamers, dies kann zu Augenverletzungen führen. Achten Sie darauf, dass die Lüftungsschlitze nicht durch Textilien oder andere Materialien blockiert werden. Stellen Sie keine Vasen oder mit Flüssigkeiten befüllten Behälter auf den Beamer. ... -
Seite 7: Wichtige Hinweise Zu Batterien Und Deren Entsorgung
Wichtige Hinweise zu Batterien und deren Entsorgung Batterien gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zur fachgerechten Entsorgung zurückzugeben. Sie können Ihre Batterien bei den öffentlichen Sammelstel- len in Ihrer Gemeinde abgeben oder überall dort, wo Batte- rien der gleichen Art verkauft werden. -
Seite 8: Wichtige Hinweise Zu Akkus Und Deren Entsorgung
Wichtige Hinweise zu Akkus und deren Entsorgung Gebrauchte Akkus gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Akkus zur fachgerechten Entsorgung zurückzugeben. Sie können Ihre Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde abgeben oder überall dort, wo Akkus der gleichen Art verkauft werden. -
Seite 9: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-8826 in Übereinstimmung mit der RoHs-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Nie- derspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz 26.04.2016 SceneLights – www.scenelights.at... -
Seite 10: Produktdetails
Produktdetails Beamer 1. HDMI-Eingang 2. AV-Eingang 3. Kopfhörer-Eingang 4. USB-Eingang SceneLights – www.scenelights.at... - Seite 11 5. Akku-Schalter 6. 12 V – 1,5 A Netzteil-Anschluss 7. 5 V – 2 A Netzteil-Anschluss 8. Reinigungsschacht SceneLights – www.scenelights.at...
- Seite 12 9. Infrarot-Empfänger 10. microSD-Kartenslot SceneLights – www.scenelights.at...
- Seite 13 11. Menü aufrufen (ein Druck)/Ein-/Ausschalten (gedrückt halten) 12. Eingabe/Bestätigen (ein Druck)/keine Funktion (ge- drückt halten) 13. nach links (ein Druck)/Lautstärke verringern (gedrückt halten) 14. nach rechts (ein Druck)/Lautstärke erhöhen (gedrückt halten) 15. nach oben (ein Druck)/Eingang auswählen (gedrückt halten) 16. nach unten (ein Druck)/Abbrechen (gedrückt halten) SceneLights –...
- Seite 14 17. Akkufach SceneLights – www.scenelights.at...
-
Seite 15: Fernbedienung
Fernbedienung Lautstärke verrin- Menü gern Stummschaltung OK/Eingabe Input Zoom Wiedergabe/Pause Repeat SceneLights – www.scenelights.at... - Seite 16 Ein/Aus Info schneller Vorlauf Turn vorheriger Titel / Zurück/Abbrechen vorheriges Kapitel nach oben Bild-Modus nach rechts nach links nach unten schneller Rücklauf vorheriger Titel / Lautstärke erhöhen vorheriges Kapitel SceneLights – www.scenelights.at...
-
Seite 17: Inbetriebnahme
Inbetriebnahme Batterien/Akkus einlegen Fernbedienung 1. Öffnen Sie das Batteriefach auf der Rückseite der Fern- bedienung. 2. Legen Sie die Batterien ein; achten Sie dabei auf die korrekte Polarität. 3. Schließen Sie das Batteriefach wieder. Beamer Wenn Sie den Beamer mit Akku (PX-8833) betreiben möch- ten, legen Sie zunächst den Akku ein. -
Seite 18: Verwendung
Verwendung Beamer ein- und ausschalten Sie können den Beamer auf drei verschiedene Arten betrei- ben: 1. Mit Akku: Legen Sie dazu den Akku (wie oben beschrie- ben) in das Akkufach ein und schieben Sie den Akku- Schalter (Nr. 5) auf die Position „On“. Der Beamer wech- selt in den Standby-Modus. - Seite 19 Schalten Sie den Betrieb über den Akku über den Akku- Schalter aus, um ein zu schnelles Entladen des Akkus zu vermeiden. Wenn der Beamer im Akku-Betrieb nicht funktioniert, laden Sie den Akku auf. Im Akku-Betrieb und im Betrieb über ein 5 V-Netzteil wird die Helligkeit automatisch reduziert.
-
Seite 20: Bildschärfe Einstellen
Bildschärfe einstellen Stellen Sie den Beamer gegenüber einer Wand oder Lein- wand auf einer ebenen Fläche auf. Schalten Sie den Bea- mer ein. Stellen Sie dann die Bildschärfe über den Bildschärferegler ein. Eingangsquellen Multimedia Sie können ein USB-Gerät oder eine microSD-Karte direkt über den entsprechenden Anschluss an den Beamer an- schließen und die Dateien wiedergeben. - Seite 21 Wählen Sie dann das entsprechende Icon aus (Movie für Video-Dateien, Pic für Bild-Dateien, Music für Musik- Dateien und TXT für Text-Dateien) und wechseln Sie durch Drücken der Eingabe-Taste in das jeweilige Untermenü. Unterstützte Multimedia-Formate: Audio: MP3, WMA, AS, OGG, AAC, WAV Bilder: JPEG, BMP, PNG Text: txt Video: 3GP (H263, MPEG4), AVI (XVID, DIVX, H264), MKV...
- Seite 22 AV- oder HDMI-Eingang Drücken Sie die Input-Taste (Nr. 14 auf dem Beamer, Nr. 10 der Fernbedienung) und wählen Sie die Eingangsquelle aus. SceneLights – www.scenelights.at...
- Seite 23 AV-Anschluss Y: Gelb, Video in W: Weiß, Audio in R: Rot, Audio in Sie können jedes Gerät anschließen, das einen AV- Ausgang besitzt. SceneLights – www.scenelights.at...
- Seite 24 HDMI-Anschluss Sie können jedes Gerät anschließen, das einen HDMI- Ausgang besitzt. SceneLights – www.scenelights.at...
- Seite 25 Kopfhörer Sie können über den 3,5 mm-Klinken-Anschluss einen Kopfhörer oder ein ähnliches Gerät mit dem Beamer ver- binden. Dolby Audio wird aus Patentrechtsgründen nicht unterstützt. SceneLights – www.scenelights.at...
-
Seite 26: Menüführung
Menüführung Bild-Menü Drücken Sie die Menu-Taste, um das Hauptmenü aufzuru- fen. Wählen Sie dann durch Drücken der Pfeil-Tasten die verschiedenen Untermenüs: Bildmodus, Farbtemperatur, Format und Rotation. Optionen-Menü Drücken Sie die Menu-Taste, um das Hauptmenü aufzuru- fen. Wählen Sie dann durch Drücken der Pfeil-Tasten die verschiedenen Untermenüs: OSD-Sprache, Sleep-Timer, Auto-Sleep, Zurücksetzen auf Standardeinstellungen, Soft- ware Update (USB). -
Seite 27: Reinigung
Reinigung Wenn Sie schwarze Punkte auf Ihren Bildern sehen, sollten Sie das Gerät reinigen. Öffnen Sie den Reinigungsschacht und entfernen Sie den Staub mit einer geeigneten Druck- luftpistole. SceneLights – www.scenelights.at... -
Seite 28: Technische Daten
Technische Daten Bildsystem TFT LCD Farbe 16,7 M Helligkeit 60 Lumen Kontrastrate 500:1 native Auflösung 320 x 180 Pixel unterstützte Auflö- 1920 x 1080 Pixel sung Lampentyp Lebensdauer 20.000 Stunden Lampe Linse entspiegelte Linse Betriebsmodus manuell Projektionsdistanz 0,5 bis 2,5 Meter Projektionsgröße 33 bis 152 cm Abmessungen... - Seite 29 SceneLights – www.scenelights.at...
- Seite 30 SceneLights – www.scenelights.at...
- Seite 31 SceneLights – www.scenelights.at...
- Seite 32 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV4 – 26.04.2016 – BS/Ex: JaW//GH SceneLights – www.scenelights.at...
