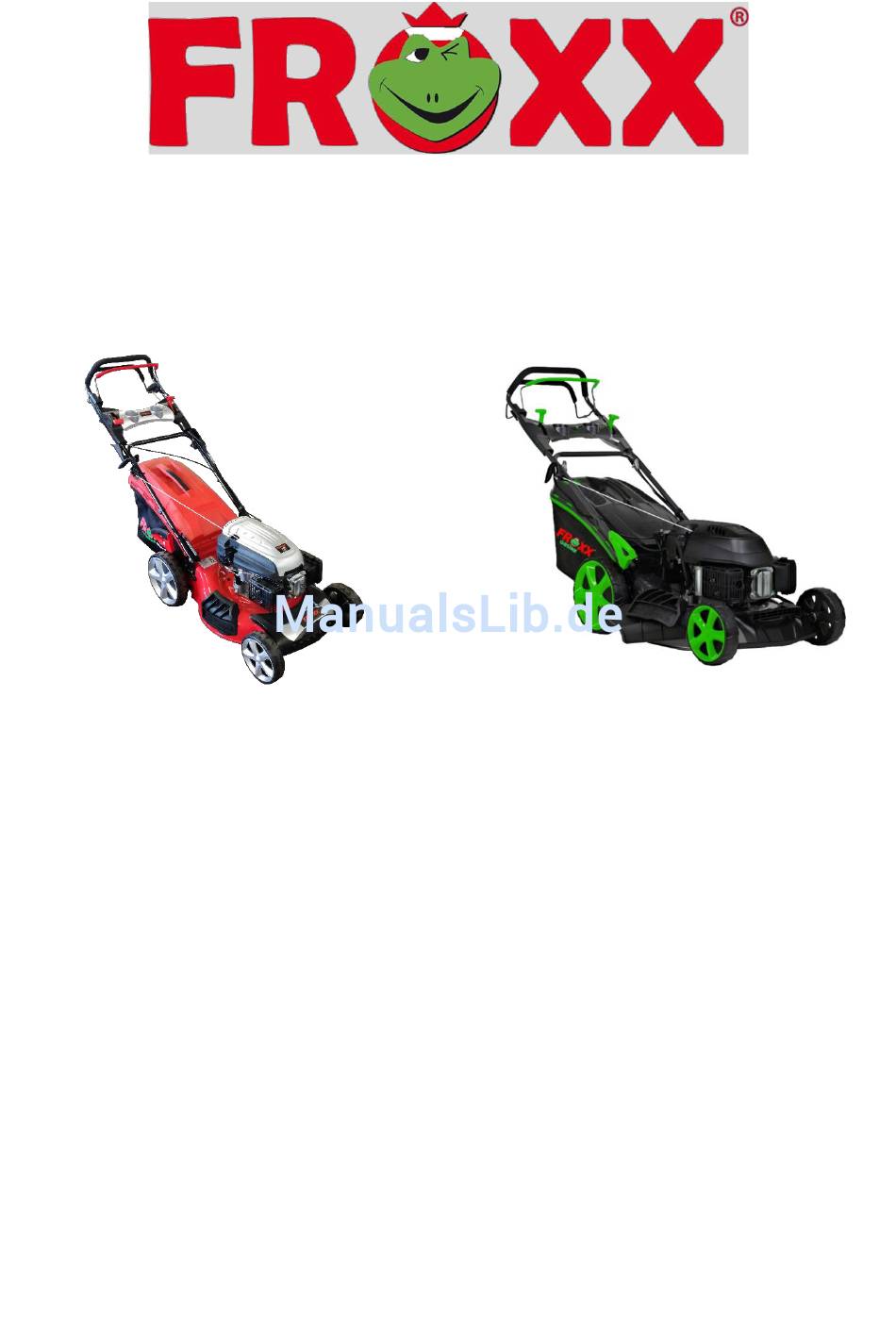

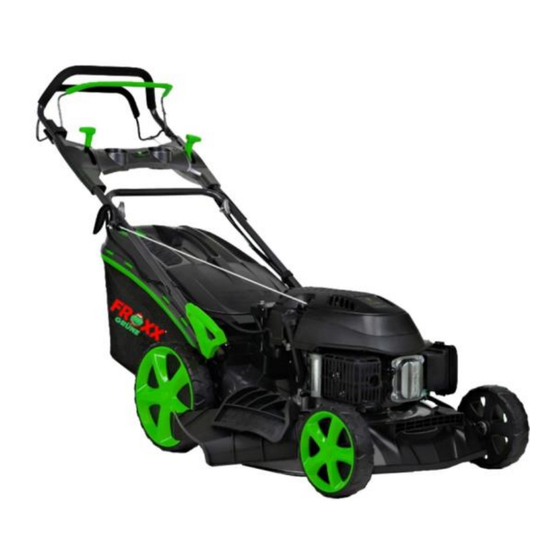

- Seite 1 Bedienungsanleitung Manual Für folgende Typen / for type 546 FW/139, 553 FW/173, 553 FW/196, 5534 FX/173, 5534 FWE/173 553 MW/173, 5534 MX/173, 5534 MWE/173 Deutsch/Englisch...
- Seite 2 Kartoninhalt Wichtig! Bitte prüfen Sie den Inhalt des Kartons auf Vollständigkeit, bevor Sie neue Produkte zusammenstellen. Gratulation zum Kauf Ihres FROXX Rasenmähers!!
- Seite 9 1 – BESCHREIBUNG ZUSAMMENFASSUNG: 1 / BESCHREIBUNG 2 / MONTAGEGRIFF FANGKORB / DEFLECTOR(Hintere Abdeckung des Auswurfs) 3 / GRIFFMONTAGE 4 / EINSTELLUNGEINSATZHÖHE 5 / SICHERHEITSVORKEHRUNGEN 6 / BETRIEB 7 / GETRIEBE 8 / SICHERHEITSRICHTLINIEN 9 / WARTUNG 10 / GARANTIE 1 Motorsteuerleiste 2 Selbstfahr Hebel 3 Oberer-Holm 4 Unterer Holm 5 Motor 6 Rahmen 7 Toolbox Fig A Sicherheitsvorkehrungen Einrichtung für die Arbeit...
- Seite 10 Fig A Fig B Mulchen Heckauswurf ohne Korb: Entnehmen Sie den MulchBlock (FigC) und schließen Sie den Seitenauswurf. Sammeln MulchBlock Hinten auswerfen...
- Seite 11 Seitenauswerfen Betrieb Wenn ein Fremdkörper getroffen wurde, stoppen Sie sofort den Motor, entfernen Sie den Zündkerzenstecker und untersuchen Sie die Maschine gründlich auf Beschädigungen. Reparieren Sie die Beschädigungen, bevor Sie fortfahren. Sollte die Maschine anfangen, ungewöhnlich zu vibrieren, stoppen Sie die Maschine und untersuchen Sie sofort die Ursache.
- Seite 12 Zündquelle treffen können. Stellen oder Verwenden Sie niemals Benzin oder die Maschine in der Nähe von Geräten, Zündflammen, Grills, elektrischen Geräten, Elektrowerkzeugen usw. Wartung und Aufbewahrung Zur Wartung und Reinigung, zum Austausch von Werkzeugen und beim Transport ohne eigene Motorkraft muss der Motor abgestellt und der Zündkerzenstecker abgezogen werden.
- Seite 13 wenn sie auch genau eingehalten wird. Beachten Sie bei der Montage Ihres Rasenmähers die folgende Beschreibung. Identifizierung der Teile Siehe Abbildung ID Hinweis: Die Abbildungen können von Ihrem Modell abweichen A. Bügel für Antrieb B. Bügel für Motorbremse C. Seilzugstarter D. Flügelmutter E. Hinterer Auswurfschutz mit Abstandhaltern * F.
- Seite 14 Montage des Seilzugstarters: Abbildung M4 1. Betätigen Sie den Motorbremsbügel und halten Sie ihn, um das Anlasserkabel am Motor zu lösen. 2. Ziehen Sie vorsichtig das Anlasserkabel aus dem Motor (Der Motorbremsbügel MUSS betätigt bleiben) 3. Befestigen Sie den Startergriff in der Halterung an der Griffstange. 4. Lassen Sie den Motorbremsbügel und den Startergriff los.
- Seite 15 Seitlicher Auswurfschutz: Abbildung M7-3* 1. Heben Sie den seitlichen Schutz an und führen Sie den seitlichen Auswurfschutz ein. Führen Sie dann den Mulchkeil in den hinteren Auswurf ein, um mit der seitlichen Auswurffunktion zu mähen. Mulchen: Schließen Sie den Seitenauswurf und setzen Sie den MulchBlock ein (FigC) Fig C Heckauswurf mit Grasfangkorb: Den MulchBlock (Fig.C) herausnehmen und den Grasfangkorb an seinen Platz montieren.
- Seite 16 Einstellung des Gasregler-Bowdenzugs: Abbildung A1-3 Wenn das Drehzahlreglerkabel durchhängt, können Sie das einfach durch Anziehen oder Lösen der Schraube am Motorblock beheben. Batterie (Elektrischer Anlasser)* Die Batterie vor dem Gebrauch aufladen Bevor Sie die Elektrostartfunktion nutzen können, muss die Batterie 5 Stunden lang aufgeladen werden! Lösen Sie das Kabel zwischen der Batterie und dem Griff, verbinden Sie das Kabel mit dem mitgelieferten Ladestecker und stecken Sie den Stecker zum Aufladen ein.
- Seite 17 den Bügel der Motorbremse; dadurch wird die Motorbremse gelöst. 3. Ziehen Sie vorsichtig am Seilzugstarter, bis Sie einen Widerstand im Seil spüren; ziehen Sie dann schnell und kräftig. Lassen Sie den Seilzugstarter niemals los, sondern lassen Sie ihn vorsichtig wieder zur Startposition zurücklaufen. 4. Betätigen Sie den Bügel für den Eigenantrieb, um mit dem Mähen zu beginnen.
-
Seite 18: Luftfilter
1 Motorstopp Bügel 2 Antrieb (Wenn vorhanden) Ölwechsel Das Öl sollte nach zwei Stunden zum ersten Mal gewechselt werden und danach einmal jährlich. Sie benötigen dazu ein Ölablassset. Teilenummer: 40-11336 Öl und Ölablassset sind nicht im Lieferumfang enthalten Verwenden Sie das Ölablassset folgendermaßen: 1. Stellen Sie den Motor an und lassen Sie ihn maximal 5 Minuten warmlaufen. - Seite 19 Messer Überprüfung des Messers • Achten Sie darauf, dass der Motor ausgeschaltet und der Zündkerzenstecker abgezogen ist. • Kippen Sie den Rasenmäher mit dem Vorderteil nach oben. • Überprüfen Sie das Messer auf Beschädigungen, Risse oder übermäßigen Rost oder Korrosion. • Stellen Sie sicher, dass die Messerhalteschraube richtig angezogen ist.
- Seite 20 • Schlechtes oder verunreinigtes Benzin, das die Verunreinigung des Kraftstoffsystems zur Folge hat • Verwendung von nicht originalen Ersatzteilen. • Andere Bedingungen, für die FROXX nicht verantwortlich gemacht werden kann. Inwieweit es sich bei einem Schaden um einen Garantiefall handelt oder nicht, wird von einer autorisierten Fachwerkstatt entschieden. Ihre Einkaufsquittung gilt als Garantieschein, weshalb sie sorgfältig aufbewahrt werden sollte.
- Seite 21 GB Operating Manual Safety Setup Do not put hands or feet near or under rotating parts. Read this manual carefully. Make sure that you are familiar with the different controls, settings and handles of the equipment. Know how to stop the unit and ensure that you are familiar with emergency stop.
- Seite 22 machine unused for a period of time, please refer to the instructions in this manual. Maintain or replace safety and instruction labels, as necessary. Only use orginal spare parts or accessories. If not orginal parts or accessories is used, the liablility is no longer applied. Miscellaneous The motor is not pre-filled with oil.
- Seite 23 inside of the side bracket and into the lower handlebar. 3. Attach the upper handlebar on the lower. Fasten with wing nut from the inside of the handlebar. 4. Customize cable and secure with cable clamps Mounting the engine brake cable: Illustration M3 1.
- Seite 24 Cable Adjustment Before the machine is being used, the cable adjustment should always be checked. The cables can be checked by activating the handles fully and check if the cable is tight. If not, it must be tightened. If the handle cannot easily be fully activated, the cable should be loosened.
- Seite 25 2.Hold the handlebar for the engine brake; this will release the engine brake. 3. Pull the recoil starter gently until you feel resistance in the rope, then pull quickly and energetic. Do not at any time let go of the recoil starter but slide it gently into starting position.
- Seite 26 1. Release the engine brake and self-propelled bar to turn off the mower and the engine Note: The blades will still rotate at up to 3 seconds after stopping. Oil change Oil should be changed for the first time after 2 hours, then at least 1 time per year. You will need an oil extractor kit.
- Seite 27 Always make sure that the blade is sharp. It’s a good idea to take your lawn mower to an annual service check with your authorized service dealer. See your nearest service center at www.froxx.at Storage: After use the lawnmower kept in a dry and clean room. Clean the machine after every use. Grass and dirt must be removed from the underside of the deck.
- Seite 28 • Lack of service and maintenance • Structural changes • Exposure to unusual external conditions • Damages to the bodywork, deck, handles, panels etc. • If the machine has been improperly used or overloaded • Wrong use of oil, gasoline or other liquid types, which are not recommended in this user manual •...
