Inhaltszusammenfassung für Master DE.305

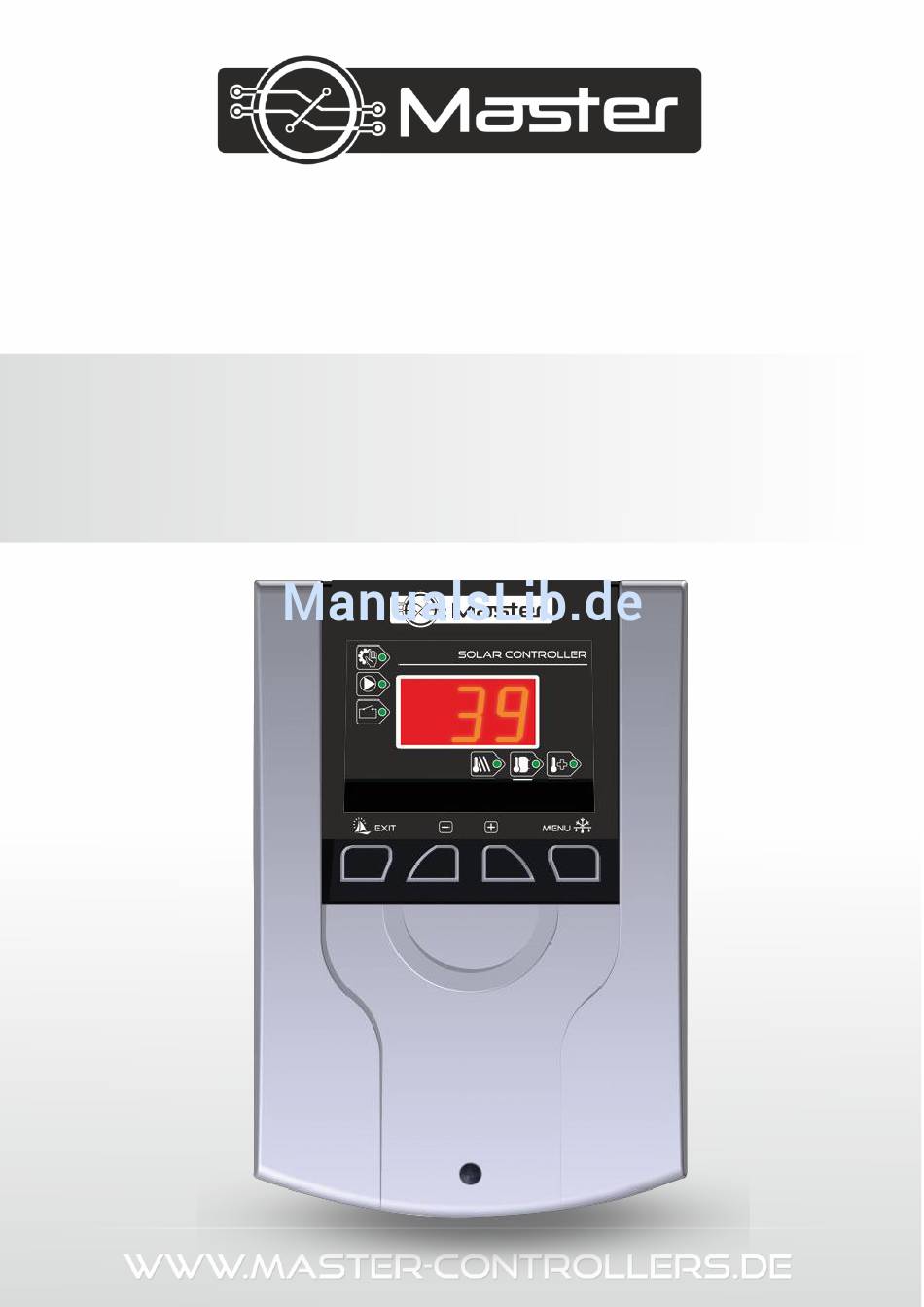

- Seite 1 Betriebsanleitung DE.305...
- Seite 2 Thermoregler DE.305 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und Sozialpolitik vom 21. August 2007 zur Einführung der Bestimmungen der Niederspannungsrichtlinie (NSR) 2007/95/EG vom 16.01.2007 (Gesetzblatt Nr. 155, Pos. 1089) erfüllt. Das Steuergerät DE.305 hat die Untersuchungen zur EMC- Kompatibilität beim Anschluss optimaler Belastungen positiv bestanden.
-
Seite 4: Anwendung
DE.305 – Bedienungsanleitung I. Anwendung Der Thermoregulator DE.305 ist für Bedienung einer Sonnenkollektoren-Anlage konzipiert. Dieses Gerät steuert Hauptpumpe (Kollektorpumpe) Grundlage Temperaturmessung auf dem Kollektor und dem Wärmespeicher. Optional ist es möglich, zusätzliche Geräte wie eine Mischpumpe oder einen Elektroheizer anzuschließen oder das Signal an den ZH-Kessel zu senden, um ihn zu entfachen. -
Seite 5: Ii.a) Hauptseite
II.a) Hauptseite Im normalen Betrieb des Reglers ist auf dem Display die die aktuelle Temperatur sichtbar: - des Kollektors - wenn Diode Nummer 1 leuchtet, - des Behälters - wenn Diode Nummer 2 leuchtet, - des zusätzlichen Sensors - wenn Diode Nummer 3 leuchtet. Mit den Tasten PLUS und MINUS schaltet der Benutzer die einzelnen Ansichten um. -
Seite 6: Ii.c) Parameter
DE.305 – Bedienungsanleitung um den Wert der Hysterese des Kollektors (siehe Parameter o10). Im Urlaub-Modus aktiviert sich die Pumpe auch im Fall, wenn die Temperatur des Kollektors unter die Temperatur des Behälters zwecks seiner Kühlung sinkt. Solch ein Algorithmus der Arbeit der Pumpe im Sommermodus ermöglicht maximale Energieeinsparungen. - Seite 7 ➔ Parameter o08 - Einstellung der maximalen Temperatur des Kollektors. Diese Temperatur ist gemäß den technischen Daten des jeweiligen Kollektors einzustellen. Angesichts des Phänomens des "Gelierens" des Glykols in hohen Temperaturen und der Gefahr der Beschädigung der Solar-Pumpe wird sie nach dem Erreichen der maximalen Alarm-Temperatur ausgeschaltet.
- Seite 8 DE.305 – Bedienungsanleitung ➔ Parameter o16 – Einstellung der Getriebeübersetzung, wenn die Pumpe nach geregelter Drehzahl arbeitet (siehe Parameter 15). Wenn die Bedingungen für Einschalung der Pumpe erfüllt sind, startet sie zuerst mit minimaler Geschwindigkeit (minimale Drehzahl der Pumpe). Danach erhöht die Pumpe ihre Drehzahl gemäß der Einstellung dieses Faktors, der bestimmt, bei wie großer Differenz zwischen der Temperatur des Kollektors und des Behälters (in °C) die...
- Seite 9 Peripherie Parameter von o25 bis o40 beziehen sich auf Peripheriegeräte. Der Benutzer hat die Möglichkeit, ein zusätzliches Gerät anzuschließen und zu konfigurieren. ➔ Parameter o25 – Festlegung der Art des zusätzlichen Geräts, das an Steuergerät angeschlossen wird: ◦ 0 – kein zusätzliches Gerät ◦...
- Seite 10 DE.305 – Bedienungsanleitung ➔ Parameter o27 - Einstellung der Einschalttemperatur des Geräts 1 ➔ Parameter o28 - Einstellung der Ausschalttemperatur des Geräts 1 Das Funktionsprinzip des Geräts 2: Dieser Auswahl ist für Anschluss eines Geräts vorgesehen, das in bestimmten Intervallen mit der Möglichkeit der Einstellung einer Einschalttemperatur arbeiten wird.
-
Seite 11: Sicherungen
Sicherung mit einem höheren Wert kann zu Schäden an dem Steuergerät führen. V. Wartung Im Steuergerät DE.305 ist vor und während der Heizperiode der technische Zustand der Leitungen zu überprüfen. Auch die Befestigung des Gerätes ist zu überprüfen. Aus dem Gerät... -
Seite 12: Technischer Daten Des Steuergerät
DE.305 – Bedienungsanleitung Technischer Daten des Steuergerät Temperaturbeständigkeit des Sensors KTY -25˚C : 100˚C Temperaturbeständigkeit des Sensors PT1000 -30˚C: 180˚C (chwilowo200˚C) Genauigkeit der Messung 1˚C Umgebungstemperatur 10˚C : 50˚C Belastung an jedem Ausgang Sicherung 3,15A VI. Montage ACHTUNG: Montage soll von einer Person mit den entsprechenden elektrischen Berechtigungen durchgeführt werden! Das Gerät darf in dieser Zeit nicht unter Spannung... -
Seite 13: Inhaltsverzeichnis
Inhaltsverzeichnis I. Anwendung ......................4 II. Funktionsprinzip ....................4 II.a) Hauptseite ...................... 5 II.b) Arbeitsmodus ....................5 II.c) Parameter ....................... 6 IV. Sicherungen ....................... 11 V. Wartung ......................11 VI. Montage ......................12... - Seite 14 DE.305 – Bedienungsanleitung...
- Seite 15 Sorge für die Umwelt ist unsere höchste Priorität. Das Wissen, dass wir elektronische Geräte produzieren, verpflichtet uns zu einer für die Natur nicht schädlichen Entsorgung der abgenutzten Elemente und der elektronischen Geräte. In diesem Zusammenhang erhielt das Unternehmen von dem Hauptumweltschutzinspektor eine entsprechende Registernummer.
- Seite 16 DE.305 – Bedienungsanleitung Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać...
