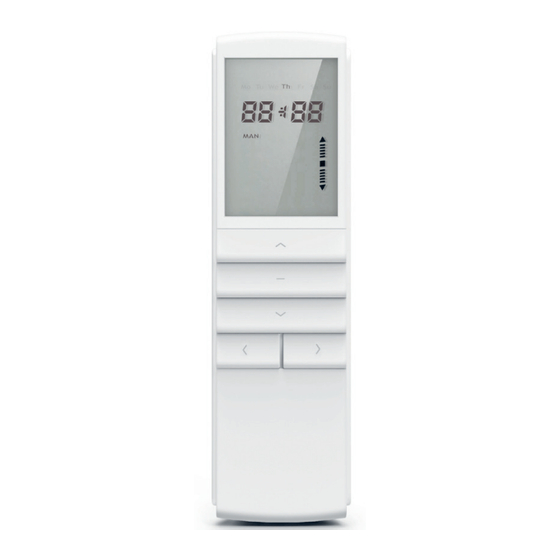

Montageanleitung FX-H 461, FX-H 465:
Allgemeine Informationen.
1. Allgemeine Informationen
Die acomax Steuerungen dienen zur Ansteuerung von Antrieben für Rollläden, Son-
nenschutzanlagen und vergleichbaren Anwendungen im Kurzzeitbetrieb. Sie sind ro-
bust und zuverlässig. Der Anschluss und die Programmierung lassen sich einfach und
schnell erledigen. Die Anwendung ist nur für trockene Umgebung vorgesehen.
2. Technische Daten
Kenngröße
Batterietyp
Übertragungsfrequenz
Sendeleistung
Betriebstemperatur
Reichweite
3. Batterie einlegen / wechseln
Aktion
Zum Öff nen des Batteriefaches Rückseite des Hand-
senders nach unten schieben und abnehmen. Beim
Einlegen der Batterien auf richtige Polung achten.
4. Wandhalterung
Im Lieferumfang eines jeden Handsenders ist eine Wandhalterung enthalten.
Die Montage des Halters erfolgt mit den beiliegenden Montagematerial.
Der Wandsender wird einfach von oben eingesteckt.
Die Programmiersender dienen zur sicheren Speicherung und Übertragung aller
Informationen (Uhrzeit, Schaltzeit, Modus, etc.) in den Antrieb.
Batteriewechsel
www.acomax.de
Werte
AAA 1,5 V
433,92 MHz
10 mW
-10° C bis +70° C
ca. 200 m im freien Raum
Auswirkung
LED bzw. LCD-Anzeige leuchtet
beim Drücken einer beliebigen
Taste kurz auf.
Verwandte Anleitungen für acomax FX-H 461
Inhaltszusammenfassung für acomax FX-H 461
- Seite 1 Montageanleitung FX-H 461, FX-H 465: Allgemeine Informationen. 1. Allgemeine Informationen Die acomax Steuerungen dienen zur Ansteuerung von Antrieben für Rollläden, Son- nenschutzanlagen und vergleichbaren Anwendungen im Kurzzeitbetrieb. Sie sind ro- bust und zuverlässig. Der Anschluss und die Programmierung lassen sich einfach und schnell erledigen.
-
Seite 2: Allgemeine Informationen
Montageanleitung FX-H 461, FX-H 465: Allgemeine Informationen. Legende Vorgang Symbol Kanalwahl 1 x Beep 3 x Beep FX-H 461 FX-H 465 www.acomax.de... - Seite 3 Montageanleitung FX-H 461, FX-H 465: Programmierung. 5. Betriebsarten Es stehen vier Betriebsarten zur Verfügung: • Manueller Modus (MAN): Nur manuelle Bedienung, Automatikbefehle nicht aktiv. • Automatikmodus (AUTO): Die Funkschaltuhr sendet einen AUF-Befehl, bzw. AB-Befehl zu den eingestellten Uhrzeiten. • Zufallsmodus (Uhrzeitsymbol+/-): Funktion wie im Automatikmodus.
- Seite 4 Montageanleitung FX-H 461, FX-H 465: Programmierung. 6. Programmierung Aktion Auswirkung Anmerkung MODE-Taste (3 sek.) drücken um in den manuellen Modus (MAN) zu wechseln. Sonst ist keine Programmierung möglich. P1 drücken, Antrieb piepst und dreht. P2 drücken, Antrieb piepst und dreht.
- Seite 5 Montageanleitung FX-H 461, FX-H 465: Programmierung. 8. Anlernen weiterer Sender Aktion Auswirkung Anmerkung Am bereits eingelernten Sender ... MODE-Taste drücken um in den manuellen Modus (MAN) zu wechseln. Sonst ist keine Programmierung möglich. P2 drücken, Antrieb piepst und dreht. P2 drücken, Antrieb piepst und dreht.
- Seite 6 Montageanleitung FX-H 461, FX-H 465: Programmierung. 10. Sommer-/ Winterzeit umschalten Aktion Auswirkung Anmerkung Kanalwahltasten gleichzeitig drücken (ca. 3 Sek.) Winterzeit aktiv. > 3 sec. Kanalwahltasten gleichzeitig drücken (ca. 3 Sek.) Sommerzeit aktiv. > 3 sec. Sommer-/ Winterzeit eingestellen abgeschlossen. 11. Einstellen der automatischen Auf- und Abfahrzeit Die Einstellung der AUF-/AB-Zeit ist nur im Automatik-/Zufallsmodus möglich.
- Seite 7 Montageanleitung FX-H 461, FX-H 465: Programmierung. 12. Time-Funktion Die Time-Funktion dient zu einem reibungslosen Ablauf des Automatikbetriebs. Hierbei werden Daten des Senders auf den Motor übertragen. Aktion Auswirkung Anmerkung AUTO MODE-Taste drücken bis in der Anzeige AUTO erscheint. ...
- Seite 8 Montageanleitung FX-H 461, FX-H 465: Programmierung. 15. Programmierung löschen Achtung: Durch Programmierung löschen wird die Zugehörigkeit Sender zu Antrieb gelöscht. Eine Betätigung des Antriebs ist danach nicht mehr möglich. Aktion Auswirkung Anmerkung P2 drücken, Antrieb piepst und dreht. STOPP-Taste drücken, Auswahl wird gespeichert.
