Inhaltszusammenfassung für genata Yellowstone GT300ST-R

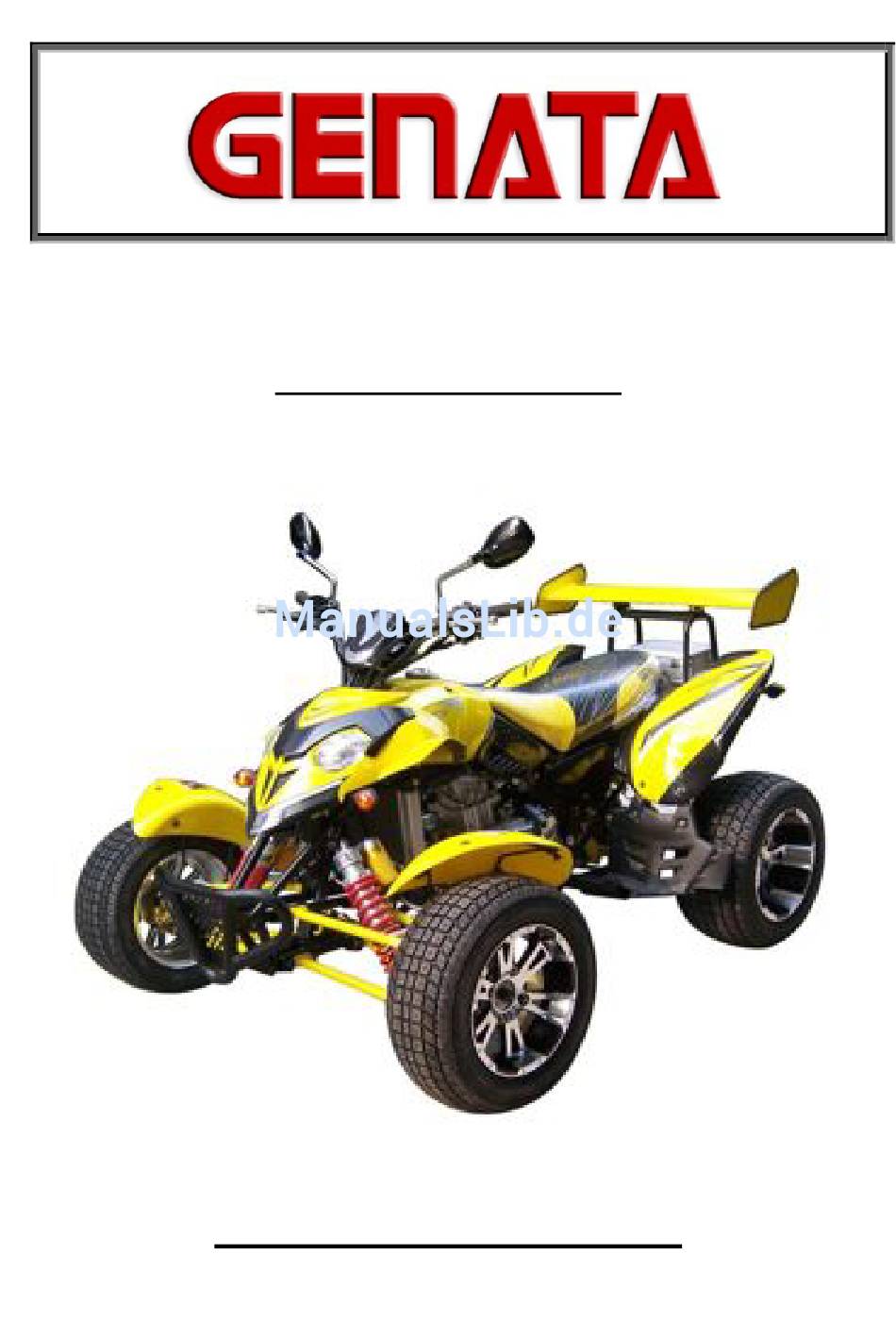

- Seite 1 Yellowstone GT300ST-R Bedienungsanleitung...
-
Seite 2: Vorwort
Vorwort Herzlichen Glückwunsch zum kauf Ihres neuen GENATA Quad. Ihr neues Quad ist das Ergebnis fortschrittlicher Technik, gründlicher versuche und dem Streben nach noch bessere Zuverlässigkeit, Sicherheit und Leistung. Dieses Fahrzeug wurde nur für! den Straßenbetrieb gebrauch entworfen. Es funktioniert auf den Asphaltierten Untergrund, frei von Hindernissen. -
Seite 3: Gewährleistung

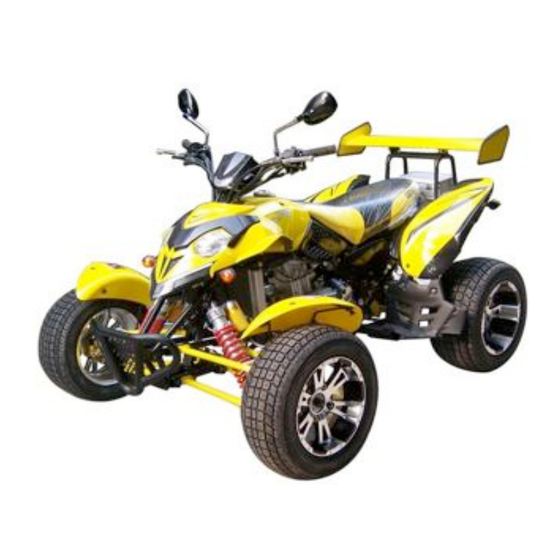

Einsatz der gelieferten Ware verursacht werden. Dazu zählen alle Geländerfahrten sowie Fahrten unter hoher Belastung (wie das Fahren mit Vollgas bzw. Volllast) während der Einfahrphase des Motors (die ersten 1000 km), sowie die Nichteinhaltung der Bedienungs- und Wartungsvorschriften. Beispiel Foto Yellowstone GT300ST-R Seite 3... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Vorwort........................2 Zur Ihre Sicherheit, Warnung..................2 Gewährleistung......................3 Inhaltsbeschreibung....................4 Einfahrvorschriften....................5 Betriebsanleitung Fahrzeugbeschreibung...................6,7 Multifunktionsanzeige, Bedienelement recht und links...........8 Festellbremse bzw. Parkbremse, Drehgasgriff..............8 Zündschloss, Lenkradschloss..................9 Notausschalter, Blinker, Hupe, Licht, Choke, Anlasser Starter.........9 Gangschaltung, Kraftstofftank, Fahrgestellnummer, Motornummer........10 Zündkerze.......................11 Sicherheitsvorkehrung Richtige Kleidung.....................12 Tägliche Kontrollen....................13 Fahrübungen, Bremsen, Wenden................14 Hügel hochfahren, Hang runterfahren, Wendemanöver..........15 Fahrzeugtransport....................16... -
Seite 5: Allgemeines
Allgemeines Einfahrvorschriften Die Einfahrzeit dieses Fahrzeuges beträgt 1000km. Währende dieser Zeit darf nur Halbgas gefahren werden. Um Motorschäden und spätere Leistungseinbußen zu verhindern, muss das ATV sorgfältig eingefahren werden. Maximale Gashebelstellung Einfahrzeit Die ersten 1000km HALBGAS Während der ersten 500km ist es wichtig, folgende punkte zu beachten •... -
Seite 6: Betriebsanleitung
Betriebsanleitung Fahrzeugbeschreibung 1. Parkbremse 2. Frontscheinwerfer 3. Parklicht 4. Blinker 5. Stoßdämpfer 6. Healquard 7. Hinterrad 8. Fußraster 9. Fender 10. Drehgasgriff 11. Vorderrad 12. Stoßstange 13. Spiegel 14. Hintere Verkleidung 15. Abschließbarer Alu Case 16. Sitz 17. Aluminium Spoiler Fahrzeugbeschreibung 1. - Seite 7 Betriebsanleitung Fahrzeugbeschreibung 1. Bremszylinder 2. Zündkerze 3. Dekompressionsventil 4. Öleinlassschraube 5. Fußbremse 6. Ölfilter 7. Ölkontrollfenster 8. Fußraster 9. Wasserkühler 10. Ausgleichsbehälter 11. Auspuffkrümmer 12. Ventilator 13. Wasserpumpe 14. Healquard Fahrzeugbeschreibung 1. Blinkeranzeiger 2. Fernlichtanzeiger 3. Umschaltknopf KM/ MPH 4. Warnblinkerknopf 5.
-
Seite 8: Multifunktionsanzeige, Bedienelement Recht Und Links
Betriebsanleitung Multifunktionsanzeige 1. Tachometer 2. Geschwindigkeit 3. Gesamtkilometer 4. Blinker links 5. Rückwärtsganganzeiger 6. Ganganzeige 7. Tankanzeiger 8. Blinker rechts 9. Ganganzeiger 10. Geschwindigkeitsanzeiger Bedienelement linker Seite 1. Handgriff links 2. Hupe 3. Choke 4. Hupe 5. Blinkerschalter L&R 6. Abblend und Fernlicht Schalter 6A. -
Seite 9: Zündschloss, Lenkradschloss
Betriebsanleitung Zündschloss Das Zündschloss befindet sich am rechten vorderen Kotflügel. Das Zündschloss weist zwei Stellung auf. Der Schlüssel kann nur im der „OFF“ Stellung des Zündschlüssels betriebsbereit. Zur Diebstahlsicherung den Schlüssel abziehen. Anmerkung Beim Einschalten der Zündung wird ca. 3 Sekunden die Multifunktionsanzeige überprüft. -
Seite 10: Gangschaltung, Kraftstofftank, Fahrgestellnummer, Motornummer
Betriebsanleitung Gangschaltung Das Getriebe dieses Fahrzeuges ist mit einem manuellen 5 Gang-Getriebe ausgestattet. 4 Vorwärts und 1 Rückwärtsgang. Die Vorwärtsgänge werden der Reihe nach oben mit dem linken Fuß geschaltet. 1. Gang einmal nach oben 2. Gang ein zweites mal nach oben usw. Der Rückwärtsgang wird im stehenden Fahrzeug geschalten. -
Seite 11: Zündkerze
Betriebsanleitung Zündkerze Die Serienmäßige Standardzündkerze ist eine D8TC. Die Zündkerze sollte gemäß den Angaben in der Inspektionstabellen zur Reinigung, Prüfung und Einstellung des Elektrodenabstands herausgenommen werden. Die Zündkerze fest und sicher an Motor reinschrauben. Die Zündkerzenkappe leicht anheben, um sicherzustellen, dass die Zündkerze einwandfrei installiert ist Zündkerzenausbau Den Zündkerzenstecker vorsichtig von der Zündkerze abziehen. -
Seite 12: Sicherheitsvorkehrung
Sicherheitsvorkehrung Für Geländefahrten empfehlen wir Ihnen die richtige Bekleidung Helm für Straßenbetrieb Der Schutzhelm Ihre wichtigste Sicherheitsvorkehrung. Der Helm beugt ernste Kopfverletzung vor. Der Helm sollte gut anliegen und auch gut befestigt werden. Helm für Geländefahrten Für Geländefahrten sollten Sie den richtigen Helm tragen. -
Seite 13: Tägliche Kontrollen
Sicherheitsvorkehrung Tägliche Kontrollen Kontrollieren Sie den mechanischen Zustand Ihres ATV vor jedem Fahrantritt und beugen Sie somit Unfälle oder Pannen vor. Auf diese Art und Weise werden Sie auch viel länger Freunde an Ihrem ATV haben. Vergessen Sie dabei nicht, dass Sie in einer Stunde weiter fahren können, als Sie in einem Tag laufen würde. -
Seite 14: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Fahrübungen Bremsen: Lernziel: Um die Bremsen richtig benutzen zu können, sollten Sie Ihr ATV, Quad zu einem langsamen und kontrolliertem Stopp bringen. Fähigkeiten: Anfahren, Kuppeln, Stoppen, Wenden Bremsen auf Gerader Strecke Fahren auf von A nach B und bremsen Sie das ATV so ab, das Sie mit den Vorderrädern zwischen 1 und B2 zum stehen kommen, ohne ins schleudern zu kommen. -
Seite 15: Hügel Hochfahren, Hang Runterfahren, Wendemanöver
Sicherheitsvorkehrung Hügel hochfahren Gewicht nach vorne verlagern, damit die Vorderräder die Bodenhaftung nicht verlieren. Die Vorderräder dürfen die Bodenhaftung nicht verlieren, um die Lernfähigkeit zu gewährleisten und ein Umkippen nach hinten zu vermeiden. Ein Hang hinunterfahren Einen Hang prinzipiell geradeaus hinunterfahren, da sonst das Fahrzeug zur Seite neigen und möglicherweise umkippen kann. -
Seite 16: Fahrzeugtransport
Sicherheitsvorkehrungen Fahrzeugtransport Beim Transport des ATV unbedingt die vorgegebenen Vorschriften einhalten. ATV bzw. Quad immer in waagerechter Stellung Transportieren. ATV gegen rollen und rutschen mit Spanngurten absichern. Benzin aus der Schwimmerkammer des Vergasers entleeren. Einen geeigneten Behälter unter den Ablassschlauch halten, um den Benzin aufzufangen. Anschließend die Ablassschraube wieder festziehen. -
Seite 17: Technische Daten
Technische Daten GT300ST-R Modell GT300ST-R Hersteller GENATA MOTOR 161QML Motorisierung 300cm Motortyp 1 Zylinder, 4Takt Hubraum 297.2ml Bohrung x Hub 72 x 73 Leistung 14.2KW/6500 Drehmoment 22NM/5000 rpm Motor Verdichtung 10.3:1 Motoröl SF 15W-40 Tankinhalt 12,0 Liter Motorschmierung 1.8 ±0.1 Kühlung... -
Seite 18: Elektrische Schaltplan
Elektrischer Schaltplan GT300STR-R Seite 17... -
Seite 19: Schrauben Und Deren Anzugsdrehmonentwerte
Schrauben und deren Anzugsdrehmomentwerte Anzugsdrehmomente für Motorkomponenten Komponente Schrauben Menge Gewinde (Nm) Zylinderbolzen 8-12 Zylinderkopfbolzen (innen) 28-32 Zylinderkopfbolzen(außen) 18-23 Zylinderkopfmutter 25-28 Ventildeckelschrauben 10-12 Zylinderkopf Ölmessschraube 10-12 Zylinderkopf Ölmessschraube aus Kunstoff Handfest Zylinderkopf Ölmessschraube mit Öltemperatur Anzeige 10-12 Ölpumpen Deckel 8-12 Ansaugkrümmer 8-12 Sicherungsmutter Auspuffkrümmer... -
Seite 20: Wartung Und Einstellung
Wartung & Einstellung Sitz Zum Abnehmen des Sitzes den Haken am Hinteren Verkleidung unterhalb ziehen und dabei den Sitz leicht nach oben /hinten abnehmen. Zum Anbringen des Sitzes zuerst den Haken an der vorderen Aufnahme ausrichten und den Sitz nach vorn und nach unten gleichzeitig drücken. -
Seite 21: Wartung Und Einstellung
Wartung und Einstellung Motoröl Damit Motor, Getriebe und Kupplung einwandfrei arbeiten, muss das Motoröl stets auf dem vorgeschriebenen Ölstand gehalten werden. Außerdem sind Öl und Filter oder auch Ölsieb gemäß zu wechseln oder zu reinigen. Im Öl sammeln sich nicht nur Schmutz und Metallspäne an, sondern es verliert auch seine Schmiereigenschaften mit der Zeit. -
Seite 22: Choke, Vergaser Einstellung
Wartung & Einstellung Vergaser 1. Gaszug 2. Leerlaufschraube 3. Luftfilter 4. Benzinschlauch 5. Choke Achtung: Wenn der Choke nicht exakt an der Bügel- kante A sitz dann kommt es zu Start Problemen. Tipp: Lösen sie mit Kreuzschlitz Schraubendreher die Choke Befestigung, und justieren Sie exakt wie auf dem Bild Angezeigt wird. -
Seite 23: Bremssattel Hinten, Antriebskette N Schmieren Und Einstellen
Wartung & Einstellung Hinterradbremssattel 1. Achswelle 2. Entlüftungsschraube 3. Bremsleitung 4. Einstellschraube für Parkbremse 5. Achsschraube 6. Bremsscheibe 7. Anhängerkupplung 8. Ventil für Schmierfett 9. Kettenschutz 10. Geschwindigkeitsensor 11. Kette - Kettenrad 12. Einstellschraube für Parkbremse Achtung: Wenn die Hitenterräder Schwärgängig werden, könnte die Ursache die Parkbremse sein. -
Seite 24: Vordere Stoßdämpfer
Wartung & Einstellung Vordere Stoßdämpfer Die Federvorspannung der vorderen wie auch die hintere Aufhängung kann mit einem Hakenschlüssel (1) härter oder weicher eingestellt werden. Es ist zu beachten, dass an beiden Federbeinen die Gleiche Einstellung gewählt wird. Im Zweipersonenbetrieb soll das hintere Federbein immer auf eine härtere Position eingestellt werden. -
Seite 25: Fehlersuche
Fehlersuche Anlasser dreht nicht Sicherung defekt oder durchgebrannt • Kabel oxidiert Anlasser bekommt kein Strom • Batterie entleert • Batteriekabelanschlüsse locker oder oxidiert • Magnetschalter defekt • Steckverbindung zum Magnetschalter hat Wackelkontakt • Ganggeber defekt Masse ist dadurch unterbrochen • Anlasser kurzschließen und auf die Funktion testen. -
Seite 26: Inspektionstabelle
Inspektionstabelle Yellowstone GT300ST-R Die regelmäßige Ausführung der folgenden Wartung und Prüfarbeiten schließt die Täglichen Kontrollen im Kapitel „ Fahranweisung“ keinesfalls aus. " Bauteil(e) ggf. schmieren, reinigen, einstellen, auswechseln Vom Vertragshändler auszuführen Erste Nach 1000km Jedes Inspektion Alle Alle oder 100Std.
