Montageanleitung für Winkelelement:
1. Laden und Auszüge aushängen. 2. Korpus (K) auf angegebener Höhe montieren. 3. Designkonsole (P) an der Korpuskante ausrichten und montieren.
4. Waschtischplatte nun auf Korpus (K) und Designkonsole (P) positionieren. 5. Die Waschtischplatte mittels Schrauben von unten durch den Oberboden des
Korpus (K) befestigen. 6. Waschtischplatte zur Wand hin mit Silikon versehen. 7. Die Bodenplatten genau wie die Waschtischplatte ausrichten und von oben
durch den Korpusboden (K) mittels eines Schraubens befestigen. 8. Die freihängende Seite der Bodenplatte nochmals mit beigelegtem Winkel von unten
befestigen. 9. Laden oder Auszug wieder einsetzen.
Allgemeine Montagehinweise
1

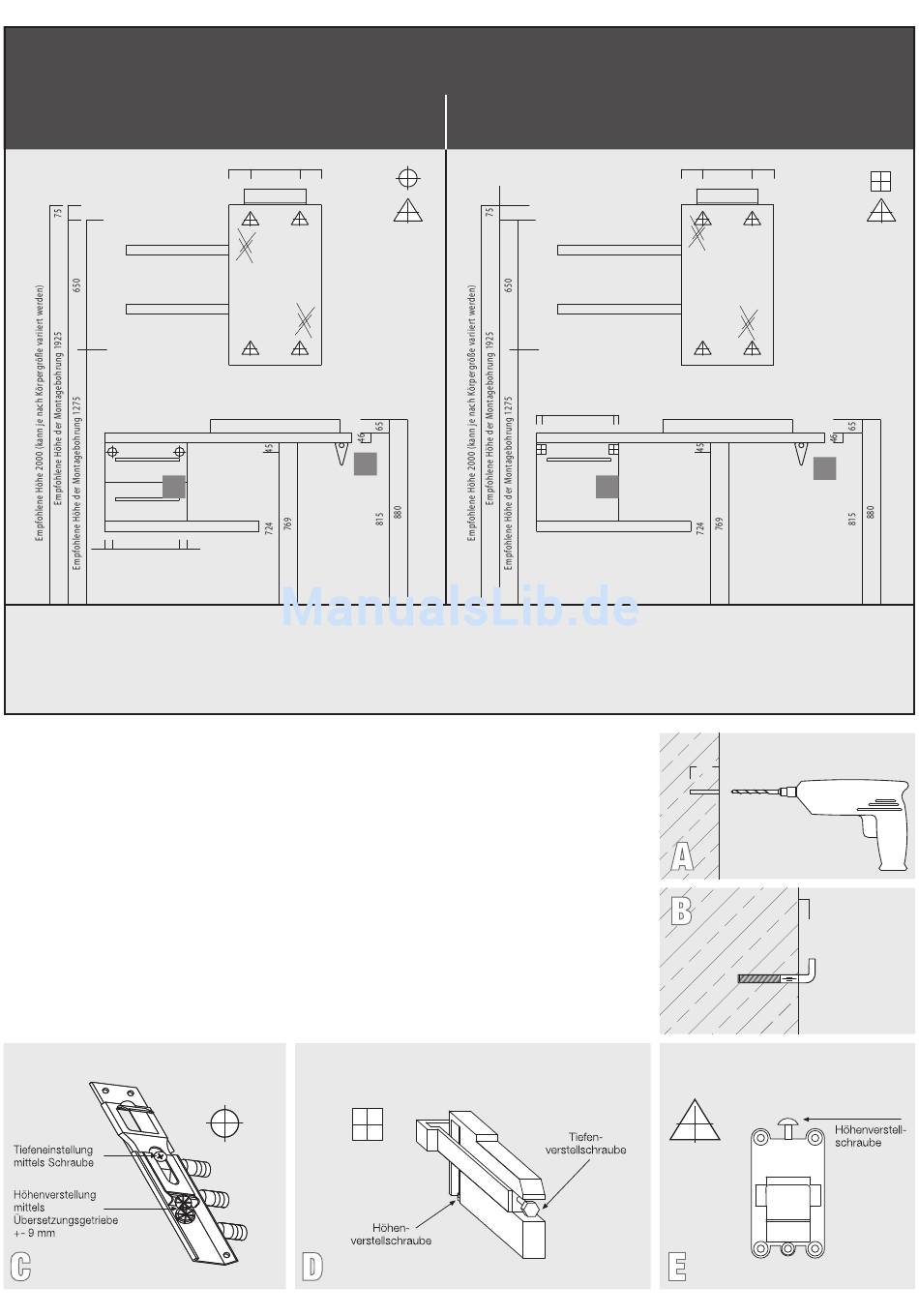

Auswahl der Skizzen laut Bestellung.
2
Beim Auspacken von Spiegeln oder Spiegelschränken ist grundsätzlich darauf zu achten,
dass diese auf weichem Untergrund vorsichtig abzusetzen sind.
3
Vor dem Bohren den Verlauf von Strom- und Wasser unbedingt überprüfen und berücksichtigen!
4
Bohren Sie alle Mauerlöcher laut Skizze(n). Dafür benötigen Sie einen Bohrer mit 8 mm.
Bohrtiefe 50 mm (Bild A). (Ausgenommen für Conformwinkel!)
5
Drehen Sie in jedes gebohrte Loch einen mitgelieferten Mauerhaken (Bild B).
(Ausgenommen für Conformwinkel!)
6
Hängen Sie nun das Möbel auf die Mauerhaken. Bitte kontrollieren Sie ob das Möbel auch richtig in den Aufhängern
eingerastet ist. Durch leichten Zug nach vorne >>> Widerstand.
7
Das aufgehängte Möbel sollte waagrecht und verwindungsfrei hängen.
8
Sollte der Schrank nicht waagrecht hängen, so können Sie den Schrank nun mittels Höhen- und Tiefenverstellschraube
(Bild C, D, E,) ausrichten. (Bei Waschtischaufhänger (Bild D) Schutzkappe abziehen!)
9 Aufsetzen der Waschtischplatte
9.2 Setzen Sie nun den Waschtisch vorsichtig auf. Achtung: Keine Bohrungen an der Waschtischplatte vornehmen!!
9.3 Wenn nötig, dichten Sie noch die Fuge zwischen Wand und Waschtisch mit Silikon ab.
10
Der elektrische Anschluss
Aufhänger für Halbhoch-, Hoch-, Ober-
und
Unter-
schränke
Alle Maß- Angaben bei den Abbildungen sind (falls nicht anders angegeben) in mm!
M O N TA G E A N L E I T U N G
105
240
105
P
36
9.1 Legen Sie eine Silikonschicht entlang der Korpusseiten auf.
muss durch einen Fachmann erfolgen!
Aufhänger für
Waschtischunterschränke
Spiegel:
Höhe 80 cm, Breite 45 cm
Waschtischelemente:
WTA 122, WTA 123, WTA 124, WTA 125
WTA 142, WTA 143, WTA 144, WTA 145
25
350
25
K
105
240
105
P
50
5 - 7 mm
Aufhänger für Spiegel
mit Aufdoppelung
