DigiTrak Aurora Kurzanleitung
Quicklinks

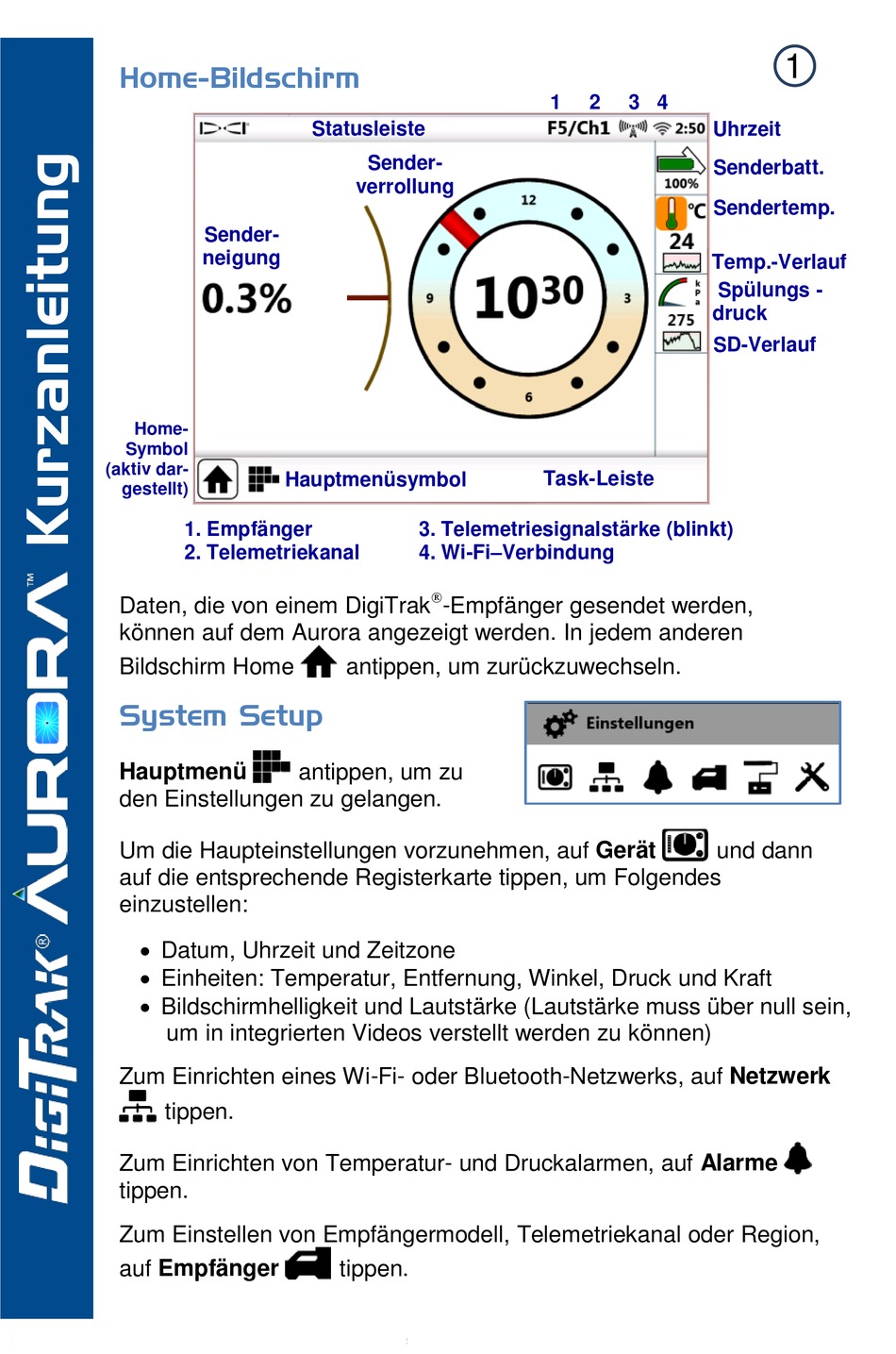

Home-Bildschirm
Sender-
neigung
Home-
Symbol
(aktiv dar-
gestellt)
1. Empfänger
2. Telemetriekanal
Daten, die von einem DigiTrak
können auf dem Aurora angezeigt werden. In jedem anderen
Bildschirm Home
System Setup
Hauptmenü
den Einstellungen zu gelangen.
Um die Haupteinstellungen vorzunehmen, auf Gerät
auf die entsprechende Registerkarte tippen, um Folgendes
einzustellen:
Datum, Uhrzeit und Zeitzone
Einheiten: Temperatur, Entfernung, Winkel, Druck und Kraft
Bildschirmhelligkeit und Lautstärke (Lautstärke muss über null sein,
um in integrierten Videos verstellt werden zu können)
Zum Einrichten eines Wi-Fi- oder Bluetooth-Netzwerks, auf Netzwerk
tippen.
Zum Einrichten von Temperatur- und Druckalarmen, auf Alarme
tippen.
Zum Einstellen von Empfängermodell, Telemetriekanal oder Region,
auf Empfänger
Statusleiste
Sender-
verrollung
Hauptmenüsymbol
3. Telemetriesignalstärke (blinkt)
4. Wi-Fi–Verbindung
-Empfänger gesendet werden,
antippen, um zurückzuwechseln.
antippen, um zu
tippen.
1
2
3 4
Task-Leiste
1
Uhrzeit
Senderbatt.
Sendertemp.
Temp.-Verlauf
Spülungs -
druck
SD-Verlauf
und dann
Inhaltszusammenfassung für DigiTrak Aurora
- Seite 1 3. Telemetriesignalstärke (blinkt) 2. Telemetriekanal 4. Wi-Fi–Verbindung Daten, die von einem DigiTrak -Empfänger gesendet werden, können auf dem Aurora angezeigt werden. In jedem anderen Bildschirm Home antippen, um zurückzuwechseln. System Setup Hauptmenü antippen, um zu den Einstellungen zu gelangen.
- Seite 2 Telemetriesignalstärke Die Zahl der Balken im Symbol für die Telemetriesignalstärke gibt Signalstärke an. Ist das Symbol grau, kommuniziert das Aurora mit keinem Empfänger, ist es schwarz, findet die Kommunikation statt. Blinkt das Symbol, empfängt das Aurora neue Daten vom Empfänger.
- Seite 3 5 Minuten lang angezeigt. Vorausberechnete Tiefe Wenn der Empfänger am vorderen Ortungspunkt (FLP) eine Tiefe misst, zeigt das Aurora die blaue vertikale Tiefenleiste und die horizontale Streckenleiste an. Die Daten werden 10 Sekunden lang blau markiert und werden 5 Minuten lang angezeigt.
- Seite 4 Zielansteuerungsdaten ausfällt, bleibt der Bildschirm geladen, und wenn der Empfang wiederhergestellt wird, fährt es mit der Verarbeitung fort, ohne den Vorgang zu unterbrechen. Zum Beenden der Zielbohrfunktion das Aurora aus und wieder einschalten. Tippen Sie jederzeit auf , um zur klassischen Zielbohransicht der...
