Medion LIFE E79085 Bedienungsanleitung
Verwandte Anleitungen für Medion LIFE E79085
Inhaltszusammenfassung für Medion LIFE E79085

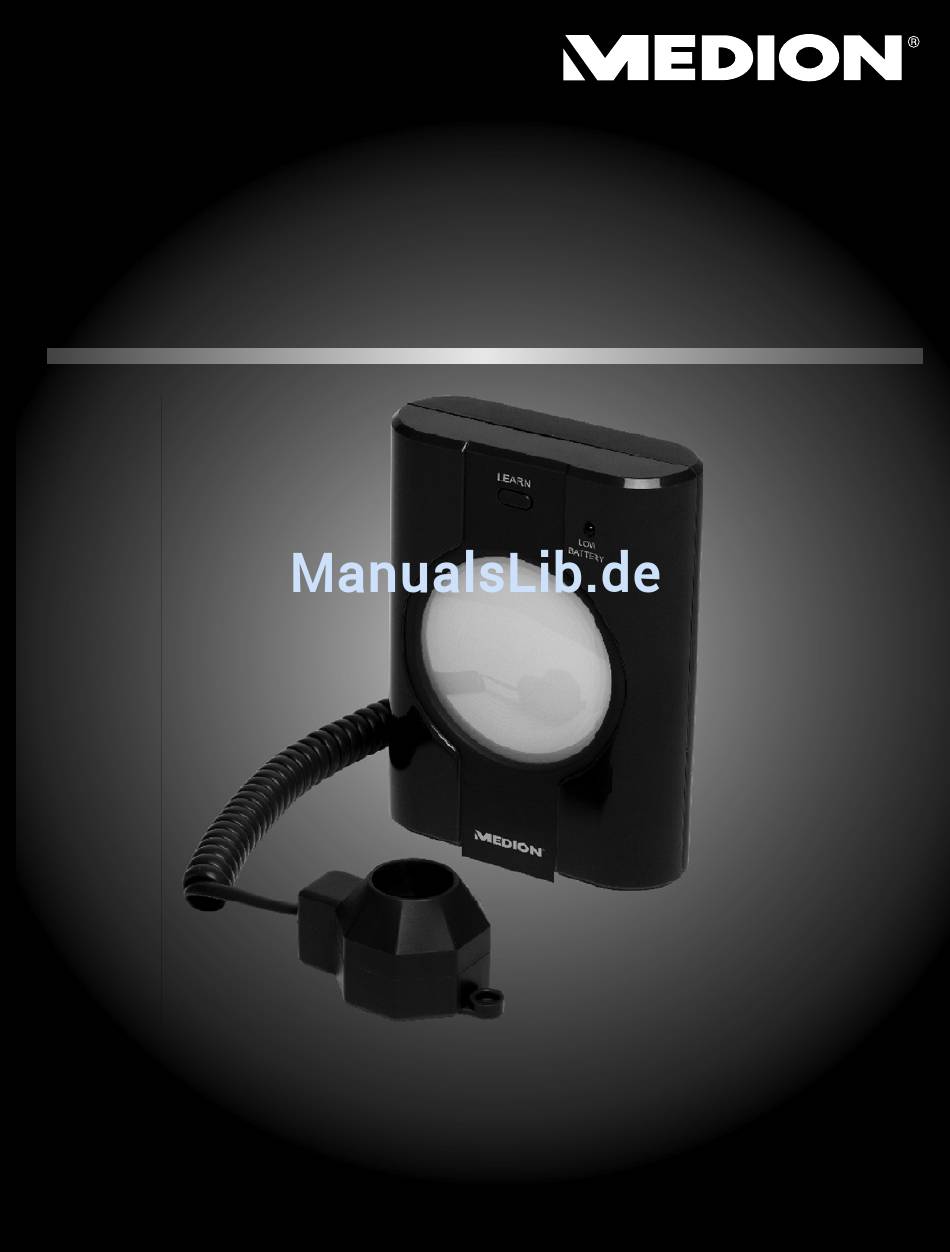

- Seite 1 Garagen Parksensor Capteur de stationnement pour garage Sensore di parcheggio per garage ® ® MEDION LIFE E79085 (MD 83792) Bedienungsanleitung Mode d‘emploi Istruzioni per l‘uso...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Anleitung ......3 In dieser Anleitung verwendete Symbole und Signalwörter ......... 4 Bestimmungsgemäßer Gebrauch ..5 Sicherheitshinweise ......7 Batteriehinweise ........8 Lieferumfang ........11 Geräteübersicht .......12 Vorderseite ..........12 Rückseite ..........13 Unterseite ...........13 Den Parksensor montieren ....14 Inbetriebnahme .......16 Batterien einlegen .......16 Netzteil anschließen ......17 Entsorgung ........19 Technische Daten ......20... -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Lesen Sie bitte vor Inbetriebnahme die Sicherheitsvorschriften aufmerk- sam durch und beachten Sie die Warnungen in der Bedienungsan- leitung. Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedie- nungsanleitung beschrieben sind. Bewahren Sie die Bedienungsan- leitung immer in Reichweite auf. -
Seite 5: In Dieser Anleitung Verwendete Symbole
In dieser Anleitung verwen- dete Symbole und Signal- wörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Le- bensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT! Hinweise beachten, um Verlet- zungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sach- schäden zu vermeiden! HINWEIS! Weiterführende Information für den... -
Seite 6: Bestimmungsgemäßer Gebrauch
HINWEIS! Hinweise in der Bedienungs- anleitung beachten! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag Aufzählungspunkt / Informa- tion über Ereignisse während • der Bedienung Auszuführende Handlungsan- weisung Bestimmungsgemäßer Ge- brauch Ihr Parksensor ist dazu bestimmt, den Ab- stand zwischen Fahrzeug und Sensor optisch anzuzeigen. - Seite 7 Dieses Gerät ist nur zur Einschätzung der Ent- fernung zwischen Sensor und Auto gedacht und ersetzt nicht das gewohnte Parkverhal- ten. Behalten Sie beim Einparken den Abstand zu Hindernissen stets im Blick und bremsen Sie rechtzeitig, um Gefährdungen zu vermei- den.
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Gefahren für Kinder und Perso- nen mit eingeschränkter Fähig- keit Geräte zu bedienen • Dieses Gerät kann von Kindern ab 8 Jah- ren und darüber und von Personen mit re- duzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Er- fahrung und/oder Wissen benutzt wer- den, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes... -
Seite 9: Batteriehinweise
• Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf. GEFAHR! Halten Sie auch die Verpackungs- folie von Kindern fern. Es besteht Erstickungsgefahr! Batteriehinweise Das Gerät kann mit Batterien betrieben werden. Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Bat- terien auslaufen, sich stark erhitzen, entzün- den oder gar explodieren, was Schäden für... - Seite 10 Beachten Sie dazu folgende Hinweise: • Halten Sie Kinder von Batterien fern. • Sollten versehentlich Batterien verschluckt worden sein, melden Sie dies bitte sofort Ihrem Arzt. • Laden Sie niemals nicht aufladbare Batterien. • Explosionsgefahr! Schließen Sie die Batterien und die An- schlussklemmen des Geräts niemals kurz.
- Seite 11 legen bei Bedarf reinigen. • Vertauschen Sie niemals die Polarität. • Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden. • Vermischen Sie keine neuen und alten Bat- terien oder Batterien unterschiedlichen Typs.
-
Seite 12: Lieferumfang
Lieferumfang • Parkampel • Parksensor • Sensorkabel • 4 x 1,5V AA Batterien • 3 Schrauben • 3 Dübel • Doppelseitiges Klebeband • Bedienungsanleitung • Garantiekarte... -
Seite 13: Geräteübersicht
Geräteübersicht Vorderseite LEARN BATTERY LEARN Taste LOW BATTERY Signal LED Sensor Halterung Ultraschall Sensor Anschlussbuchse für das Sensorkabel (RJ11) Sensorkabel... -
Seite 14: Rückseite
Rückseite “AA“ SIZE “AA“ SIZE “AA“ SIZE “AA“ SIZE Öffnungen für die Wandmontage Batteriefach Sensorkabel Anschluss (RJ11) Unterseite Anschluss für externes Netzteil Sensorkabel Anschluss (RJ11) -
Seite 15: Den Parksensor Montieren
Den Parksensor montieren HINWEIS Stellen Sie vor dem Bohren sicher, dass der Sensor nicht zu weit vom Gerät an- gebracht wird. Das Sensorkabel lässt sich bis ca. 1,4 Meter ausseinanderzie- hen. Bohren Sie in der Höhe der Stossstange, das Loch für die Sensorhalterung (2). Achten Sie hierbei darauf, dass Anhän- gerkupplungen oder externe Aufbau- ten, vom Sensor nicht erfasst werden... - Seite 16 Bohren Sie 2 Löcher in Sichthöhe (1), um das Gerät mit der Anzeige LED dort zu be- festigen. Öffnen Sie das Batteriefach und legen Sie die Batterien ein. Achten Sie hierbei auf die richtige Polarität! Schließen Sie das Batteriefach. ...
-
Seite 17: Inbetriebnahme
Inbetriebnahme Der Parksensor lässt sich über 4 Batterien des Types AA 1,5V oder über ein externes Netzteil (nicht im Lieferumfang enthalten) betreiben. Benutzen Sie ausschließlich ein DC6V 100mA Netzteil. Achten Sie darauf, dass der Stecker folgende Polarität aufweisen muss: Batterien einlegen ... -
Seite 18: Netzteil Anschließen
Netzteil anschließen Schließen Sie ein DC6V 100mA Netz- teil an den Netzteil Anschluss an. Trennen Sie das Netzteil von der Stromver- sorgung um die Parkampel außer Betrieb zu nehmen. Betrieb Fahren Sie mit dem Fahrzeug langsam in die gewünschte Parkposition. -
Seite 19: Lern Modus
Lern Modus Sie können den gewünschten Parkabstand zwischen Sensor und Fahrzeug manuell spei- chern. Fahren Sie hierzu wie folgt fort: Parken Sie das Fahrzeug in der von Ihnen gewünschten Entfernung zum Sensor. Die maximale Reichweite des Sensors im Lernmodus beträgt 60 cm, die mi- nimale 30 cm. -
Seite 20: Entsorgung
Entsorgung Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung, Verpackungen sind Rohmaterialien und können wie- derverwertet werden oder dem Recycling-Kreislauf zugeführt wer- den. Gerät Werfen Sie das Gerät am Ende sei- ner Lebenszeit keinesfalls in den normalen Hausmüll. -
Seite 21: Technische Daten
Technische Daten Parkampel: Batteriebetrieb: 4 x 1,5V AA / LR6 / R6 Netzteilbetrieb: DC 6V 100mA Sensor: Ultraschall-Sensor Max. Reichweite: ca. 240 cm Sensorkabellänge: ca. 140 cm... - Seite 62 Medion Service Siloring 9 5606 Dintikon Schweiz Hotline: 0848 - 33 33 32 www.medion.ch...
