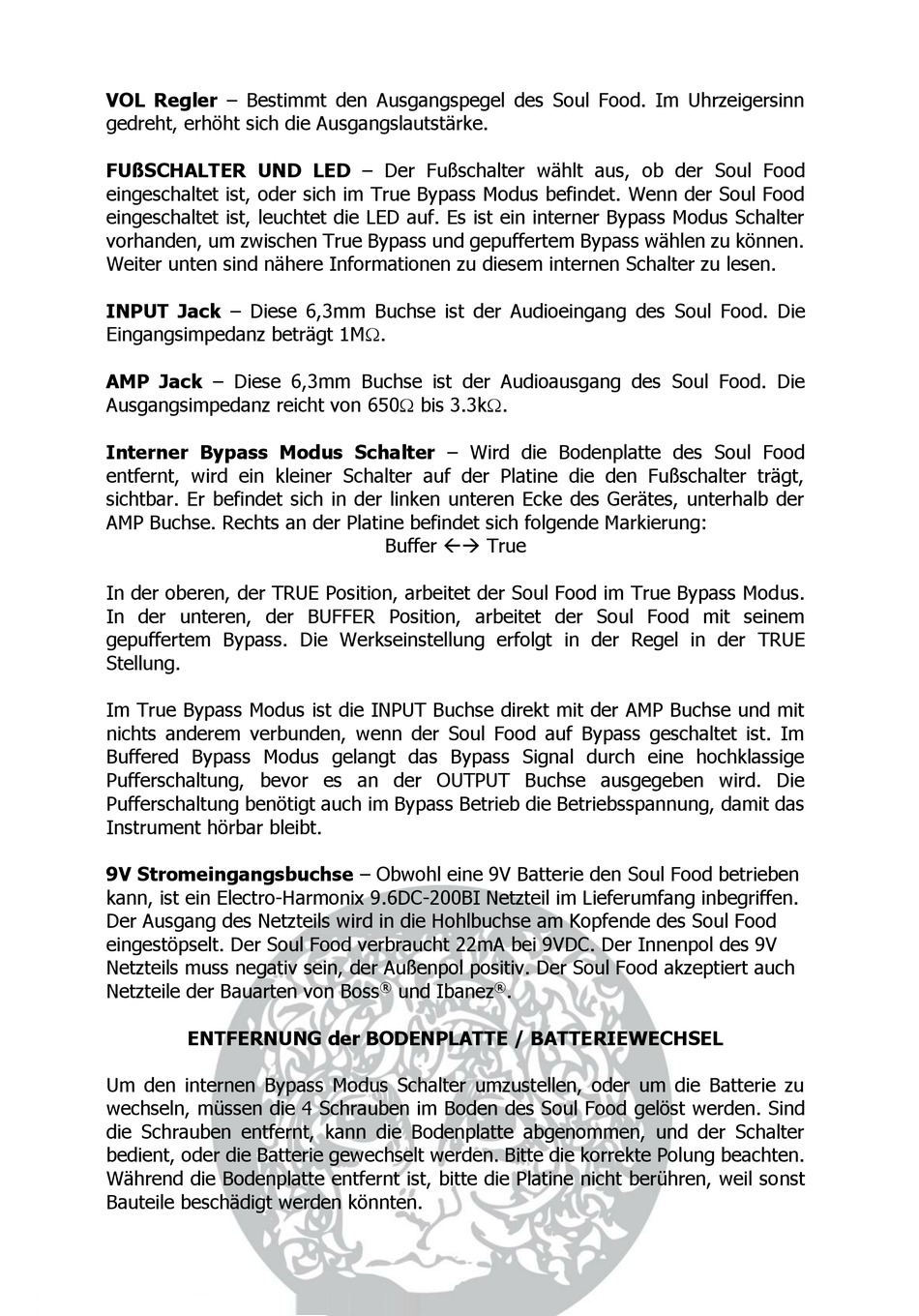

VOL Regler – Bestimmt den Ausgangspegel des Soul Food. Im Uhrzeigersinn
gedreht, erhöht sich die Ausgangslautstärke.
FUßSCHALTER UND LED – Der Fußschalter wählt aus, ob der Soul Food
eingeschaltet ist, oder sich im True Bypass Modus befindet. Wenn der Soul Food
eingeschaltet ist, leuchtet die LED auf. Es ist ein interner Bypass Modus Schalter
vorhanden, um zwischen True Bypass und gepuffertem Bypass wählen zu können.
Weiter unten sind nähere Informationen zu diesem internen Schalter zu lesen.
INPUT Jack – Diese 6,3mm Buchse ist der Audioeingang des Soul Food. Die
Eingangsimpedanz beträgt 1M.
AMP Jack – Diese 6,3mm Buchse ist der Audioausgang des Soul Food. Die
Ausgangsimpedanz reicht von 650 bis 3.3k.
Interner Bypass Modus Schalter – Wird die Bodenplatte des Soul Food
entfernt, wird ein kleiner Schalter auf der Platine die den Fußschalter trägt,
sichtbar. Er befindet sich in der linken unteren Ecke des Gerätes, unterhalb der
AMP Buchse. Rechts an der Platine befindet sich folgende Markierung:
Buffer True
In der oberen, der TRUE Position, arbeitet der Soul Food im True Bypass Modus.
In der unteren, der BUFFER Position, arbeitet der Soul Food mit seinem
gepuffertem Bypass. Die Werkseinstellung erfolgt in der Regel in der TRUE
Stellung.
Im True Bypass Modus ist die INPUT Buchse direkt mit der AMP Buchse und mit
nichts anderem verbunden, wenn der Soul Food auf Bypass geschaltet ist. Im
Buffered Bypass Modus gelangt das Bypass Signal durch eine hochklassige
Pufferschaltung, bevor es an der OUTPUT Buchse ausgegeben wird. Die
Pufferschaltung benötigt auch im Bypass Betrieb die Betriebsspannung, damit das
Instrument hörbar bleibt.
9V Stromeingangsbuchse – Obwohl eine 9V Batterie den Soul Food betrieben
kann, ist ein Electro-Harmonix 9.6DC-200BI Netzteil im Lieferumfang inbegriffen.
Der Ausgang des Netzteils wird in die Hohlbuchse am Kopfende des Soul Food
eingestöpselt. Der Soul Food verbraucht 22mA bei 9VDC. Der Innenpol des 9V
Netzteils muss negativ sein, der Außenpol positiv. Der Soul Food akzeptiert auch
Netzteile der Bauarten von Boss
®
und Ibanez
®
.
ENTFERNUNG der BODENPLATTE / BATTERIEWECHSEL
Um den internen Bypass Modus Schalter umzustellen, oder um die Batterie zu
wechseln, müssen die 4 Schrauben im Boden des Soul Food gelöst werden. Sind
die Schrauben entfernt, kann die Bodenplatte abgenommen, und der Schalter
bedient, oder die Batterie gewechselt werden. Bitte die korrekte Polung beachten.
Während die Bodenplatte entfernt ist, bitte die Platine nicht berühren, weil sonst
Bauteile beschädigt werden könnten.
