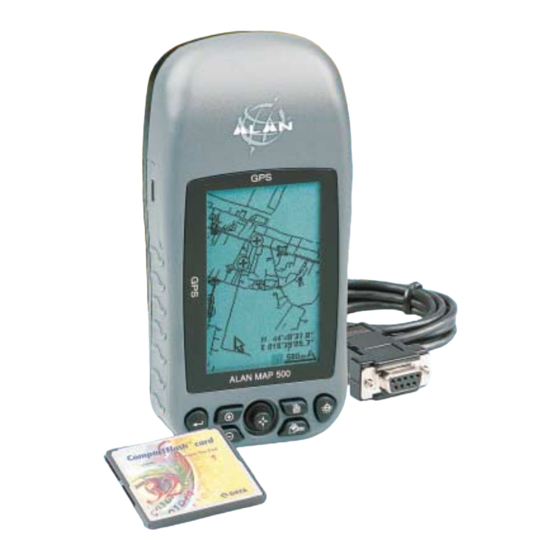

- Seite 1 Advanced cartographic navigator ALAN MAP 500 ® Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Kartenseite 4.3.b Memory Effekt 8.2.a Suche Objekt 4.3.c Einlegen der Compact Flash Card 8.2.b Setze Ort 8.2.c Suche Umgebung Inbetriebnahme des MAP 500 8.2.d Nähester WP Einschalten/Ausschalten 8.2.e Karteninfo Initialisierung des GPS-Empfängers 8.2.f Shortcut ein/aus (kurze Weganzeige) 5.2.a Aufstellen und erstes Einschalten 8.2.g Symbole (Symbolanzeige) - Seite 3 ALAN MAP 500 ALAN MAP 500 ALAN MAP 500 ALAN MAP 500 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung INHALTSVERZEICHNIS Kompassseite 14.3 GPS-Kontrollstationen 8.4.a WP ändern 14.4 Der GPS-Empfänger Wegpunkt 15. Technische Daten Wegpunkt erfassen 15.1 Seriennummer 9.1.a Variante 1 – Über Menü...
-
Seite 4: Sicherheitsvorkehrungen
DAS MAP 500 dient als Navigationshilfe. Es ersetzt jedoch kein professionelles Navigationssystem. • Bedienen Sie niemals das MAP 500, während Sie selbst ein Fahrzeug steuern! Es ist wichtiger, die volle Aufmerksamkeit der Straße/Fahrt zu widmen - mit beiden Händen am Lenkrad. -
Seite 5: Einführung
2. Einführung 2.1 MAP 500 Herzlichen Glückwunsch zu Ihrer Wahl! Das MAP 500 ist ein GPS-Empfänger mit präziser Landkartendarstellung. Es ist in vielen Bereichen einsetzbar und als Wegbegleiter eine auf wenige Meter genaue Navigationshilfe. Das MAP 500 kann sowohl die aktuelle Position bestimmen, als auch den Weg bis zu einem Endpunkt mit den entsprechenden Koordinaten aufzeichnen. -
Seite 6: Gerätebeschreibung
(Menü) – Führt in jeder Hauptansichtsseite durch das Bedienungs- sowie das Basismenü Einstellung und Hauptmenü. Taste (Ein/Ausschalten/Beleuchtung). Taste mit Doppelfunktion: Halten Sie die Taste 2 Sekunden gedrückt, um das MAP 500 ein- bzw. auszuschalten. Im eingeschalteten Zustand, wird durch einen kurzen Tastendruck die Beleuchtung ein- bzw. ausgeschaltet. Im Display erscheint das Symbol Taste (Seite/Abbrechen)- Zum Blättern innerhalb der Hauptansichtsseiten (Satellliten, Karten-, Status- und Kompassseite). -
Seite 7: Rückseite Und Anschlüsse
ALAN MAP 500 Bedienungsanleitung Gerätebeschreibung 3.1.b Rückseite und Anschlüsse Gewindeeinsatz zum Befestigen des GPS-Empfängers mittels M3-Maschinenschrauben [10] Datenanschlussbuchse (unterhalb der gummierten Schutzkappe) – für den Anschluss an einen PC über ein RS 232 Datenkabel (DL500, je nach Version kann dieses Kabel zum Lieferumfang gehören), zum Laden von Karten oder anderer Daten nach NMEA [14] Standard. -
Seite 8: Vorbereitungen
ALAN MAP 500 Bedienungsanleitung Vorbereitungen vor Eindringen von Feuchtigkeit oder Schmutz geschützt. 4. Vorbereitungen 4.1 Lieferumfang Bevor Sie Ihr Gerät in Betrieb nehmen, überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit. Im Lieferumfang sind enthalten: • GPS-Empfänger mit Kartendarstellung •... -
Seite 9: Tipps Zu Wiederaufladbaren Akkus
5. Schließen Sie das Batteriefach und achten Sie darauf, dass der Batteriefachdeckel hörbar einrastet und dicht abschließt. Wird Ihr MAP 500 längere Zeit nicht in Betrieb genommen, ist es ratsam, die Akkus/ Batterien aus dem Gerät zu entnehmen. Dadurch wird eine Beschädigung des Gerätes durch evtl. auslaufendes Elektrolyt der Batterien vermieden. -
Seite 10: Kontrolle Des Ladevorgangs
4.3.c Einlegen der Compact Flash Card Das MAP 500 verfügt über einen Karteneinschub für Compact Flash Speicherkarten (CF) mit einer Kapazität bis zu 512 MB zum Einlesen von detaillierten Kartendaten. Zum Einlegen der Compact Flash schalten Sie zunächst das MAP 500 aus. -
Seite 11: Inbetriebnahme Des Map
Bevor Sie Ihre Navigationshilfe erstmalig benutzen, muss MAP 500 wie alle anderen GPS-Empfänger zunächst automatisch seine eige- ne Position bestimmen. Diesen Vorgang (Initialisierung) muss Ihr MAP 500 immer dann ausführen, wenn das Gerät nach der letzten Benutzung in ausgeschaltetem Zustand an einen entfernten Ort transportiert worden ist (über 500 km) oder das Gerät über einen Zeitraum von einem Monat nicht mehr in Betrieb genommen wurde. -
Seite 12: Positionsbestimmung
Satellitenseite entnehmen Sie bitte Absatz 8.1. 5.2.c Positionsbestimmung 1. Sobald das MAP 500 von 3 Satelliten oder mehr Signale empfängt, kann das GPS-Gerät seine Position bestimmen und das Display zeigt automatisch die Kartenseite an. Weitere Informationen zu dieser Seite entnehmen Sie bitte Absatz 8.2. -
Seite 13: Hauptansichtsseiten
Parameter, die Sie während Ihres Weges benötigen. Detaillierte Informationen entnehmen Sie bitte Absatz 8.4. Die in dieser Anleitung gezeigten Bildschirmdarstellungen können je nach Software-Version des Map 500 leicht von dieser Beschreibung abweichen, sind aber sinngemäss gleich. Die Beschreibung gilt für Softwarestand ab. Betriebssystem 1.02. -
Seite 14: Hintergrundbeleuchtung
ALAN MAP 500 Bedienungsanleitung Hauptansichtsseiten gen (I). In manchen Situationen kann diese Funktion recht nützlich sein, insbesondere bei der Darstellung der Kartenansicht. Zum Einrichten des Seitenformats halten Sie die Taste gedrückt, bis das gewünschte Format erscheint (in unserem Beispiel erfolgt die Darstellung auf der Kompassseite). -
Seite 15: Drücken Sie Die Taste
ALAN MAP 500 Bedienungsanleitung Navigieren innerhalb der Menüs 1. Drücken Sie die Taste (Menü): Im Display erscheint ein Untermenü, dessen Auswahlfelder sich auf die gewählte Hauptansichtsseite beziehen. In unserem Beispiel erscheint das Auswahlmenü der Kartenseite (J): 2. Bewegen Sie die Steuertaste nach oben/unten um eine Auswahl der Felder vorzunehmen. -
Seite 16: Gehen Sie Mit Hilfe Der Steuertaste Auf Das Feld
ALAN MAP 500 Bedienungsanleitung Navigieren innerhalb der Menüs 4. Bewegen Sie die Steuertaste auf das gewünschte Feld (z.B. Norden oben) und drücken Sie 5. Wollen Sie weitere Einstellungen vornehmen, wiederholen Sie die Schritte 3 und 4. 6. Gehen Sie mit Hilfe der Steuertaste auf das Feld und bestätigen Sie mit... -
Seite 17: Kartenansicht (Kartenausrichtung)
Navigationssystem, etc.) übertragen werden. Es stehen folgende Einstellungen zur Verfügung: • Aus (Interface abgeschaltet) – MAP 500 normaler Betriebsmodus ohne Datenübertragung • An (Interface aktiviert) – die Satellitenpositionsdaten werden einmal pro Sekunde mit einer Übertragungsrate von 4.800 bps in den Ausgangsformaten GGA, GSA, GSV, RMC erneuert. -
Seite 18: Waas / Egnos Ein- Oder Ausschalten
Lade (Datenübertragung) – Funktion zum Übertragen von Daten (Karten, Wegpunkte, Routen, Trag Logs etc.) von PC zum GPS und zum Erneuern der Betriebssoftware mittels geeigneter Übertragungskabel und Software. Nähere Informationen entnehmen Sie bitte der Anleitung zum Softwareprogramm MapShow auf der mitgelieferten Map 500 CD Um eine Funktion zu aktivieren: 1. -
Seite 19: Anzeige Der Systeminformationen
3. Um in die Hauptseitenansicht zurück zu gelangen, drücken Sie die Taste 7.2.b Auswahl Koordinatenformat Das in der Grundeinstellung des MAP 500 verwendete Format der Positionsangabe beinhaltet geographische Länge und Breite in Grad. Es stehen aber noch weitere international übliche Formatangaben zur Verfügung. Es wird empfohlen die Grundeinstellung nur bei tatsä- chlicher Notwendigkeit zu ändern. -
Seite 20: Beschreibung Der Hauptansichtsseiten
ALAN MAP 500 Bedienungsanleitung Beschreibung der Hauptansichtsseiten 8. Beschreibung der Hauptansichtsseiten 8.1 Satellitenseite Die Satellitenseite gibt einen allgemeinen graphischen Überblick durch Anzeige des Satellitenstandorts und Signalstärke. Beachten Sie hierzu nachfolgende Erklärungen zur Abbildung (N): 1. Satellitenpositionsdiagramm - Die zwei Kreise stellen die ungefähre Satellitenposition (mit Ausrichtung nach Norden) aus Sicht Ihres Standortes dar;... -
Seite 21: Navigation/Simulation
ALAN MAP 500 Bedienungsanleitung Beschreibung der Hauptansichtsseiten • Navigation/Stop Navigation – hierüber können die Betriebsmodi Navigation oder Simulation ausgewählt werden. Weitere Informationen entnehmen Sie bitte Absatz 8.1.a. • Einstellung – zum Ändern der Grundeinstellungen. Weitere Informationen entnehmen Sie bitte Absatz 7.1. - Seite 22 ALAN MAP 500 Bedienungsanleitung Beschreibung der Hauptansichtsseiten 2Km – 5Km – 25Km - 100Km –200Km) . Kartenmaßstab und Koordinaten ausblenden – halten Sie die Taste ca. 2 Sekunden gedrückt um den Kartenmaßstab und die Koordinaten auszublenden bzw. einzublenden. 4. Anzeigemodus – Das Symbol neben dem Kartenmaßstab unten rechts im Display zeigt stetig den eingestellten Anzeigemodus für die Kartenansicht an: Anzeigemodus Navigation –...
-
Seite 23: Suche Objekt
ALAN MAP 500 Bedienungsanleitung Beschreibung der Hauptansichtsseiten • Symbol – Auswahl der Bezugssymbole, die in der Karte angezeigt werden. Weitere Informationen entnehmen Sie bitte Absatz 8.2.g. • Zeige Entf. ein/aus (Distanzmessung) – zeigt die Entfernung zwischen zwei Punkten an. Weitere Informationen entnehmen Sie bitte Absatz 8.2.h. -
Seite 24: Nähester Wp
ALAN MAP 500 Bedienungsanleitung Beschreibung der Hauptansichtsseiten 2. Bewegen Sie die Steuertaste nach oben/unten um eine Auswahl zu treffen (z.B. Flughafen) und drücken Sie 3. Drücken Sie . Sie gelangen in das Auswahlfeld Distanz. 4. Drücken Sie die Taste . Dadurch wird ein Liste von Entfernungsmaßstäben aufgerufen, die zur Eingrenzung des Suchradius vom aktuellen Standort dient. -
Seite 25: Symbole (Symbolanzeige)
ALAN MAP 500 Bedienungsanleitung Beschreibung der Hauptansichtsseiten Im Navigationsmodus Navigation ist diese Funktion nicht verfügbar (Navigation mit Wegaufzeichnung). Siehe hierzu Absatz 10.2. In diesem Fall müssen Sie zunächst die Navigation ausschalten, indem Sie die Einstellung Stop Navigation wählen. 8.2.g Symbole (Symbolanzeige) Im Display steht eine Auswahl von Symbolen zur Verfügung, die auf der Karte angezeigt bzw. -
Seite 26: Statusseite
ALAN MAP 500 Bedienungsanleitung Beschreibung der Hauptansichtsseiten 8.3 Statusseite Die Statusseite zeigt über GPS empfangene, detaillierte Daten an (Position, Laufgeschwindigkeit, Wegstreckenzähler, Tourzeit seit dem Start der Tour, Höhenangabe etc. ). Des weiteren können hier auch Einstellungen vorgenommen werden. Die Anzeigen werden im Folgenden näher beschrieben (siehe hierzu auch die Abbildung R):... -
Seite 27: Zeit Ändern (Zeitversatz)
8.3.a Zeit ändern (Zeitversatz) Das MAP 500 nutzt die Konstellation der NAVSTAR Satelliten, die durch Senden von Signalen mit Zeit- und Positionsangaben eine prä- zise Positionsberechnung ermöglichen. Da MAP 500 nach dem USA-Standard programmiert wurde, müssen Sie je nach Zeitzone, in der Sie sich befinden, +1 oder +2 Stunden entsprechend der europäischen Sommer- bzw. -
Seite 28: Kompassseite
ALAN MAP 500 Bedienungsanleitung Beschreibung der Hauptansichtsseiten 8.4 Kompassseite Wenn Sie entlang einer Route navigieren, gibt Ihnen die Kompassseite die Richtung zum nächsten Wegpunkt an. Streben Sie einen bestimmten Wegpunkt oder Zielpunkt an, zeigt die Kompassseite die Richtung zum Ziel, den Namen des nächsten Wegpunktes, die Distanz sowie die Zeit, die Sie bis zum Erreichen des Zieles benötigen werden. -
Seite 29: Wegpunkt
Mit Wegpunkten können viele Aktionen durchgeführt werden; Sie können z.B. einem Wegpunkt eine bestimmte Bezeichnung geben, damit Sie ihn schneller wiedererkennen oder Sie können Wegpunkte in einer Route erfassen. Map 500 kann bis zu 500 Wegpunkte erfassen, sowohl einzeln als auch in Routen. Weitere Informationen zu Routen entnehmen Sie bitte Kapitel 10. -
Seite 30: Variante 2 - Während Der Navigation
ALAN MAP 500 Bedienungsanleitung Wegpunkt 9.1.b Variante 2 – Während der Navigation 1. Gehen Sie auf die Kartenseite, setzen Sie den Zeiger mittels Steuertaste auf einen gewünschten Punkt. 2. Halten Sie mindestens 2 Sekunden gedrückt. Es erscheint die Angabenseite (X): 3. -
Seite 31: Löschen Von Einem Oder Mehreren Wegpunkten
ALAN MAP 500 Bedienungsanleitung Wegpunkt oben/unten können die einzelnen Buchstaben/Ziffern geändert werden. 10. Wiederholen Sie o.g. Schritt bis Sie die gewünschte Bezeichnung erfasst haben und drücken Sie anschließend zur Bestätigung 11. Nehmen Sie gegebenenfalls auch in den anderen Feldern Änderungen vor, indem Sie die Punkte 5 bis 7 wiederholen. -
Seite 32: Anzeige Der Wegpunktliste Einschränken
ALAN MAP 500 Bedienungsanleitung Wegpunkt Wegpunkte die rechts im Feld mit einem Stern markiert sind, können nicht gelöscht werden. Es handelt sich hierbei um „aktive Wegpunkte“, die Bestandteil einer Route sind. Möchten Sie dennoch einen markierten Wegpunkt löschen, müssen Sie den Wegpunkt zunächst aus der Route herausnehmen. -
Seite 33: Routen
ALAN MAP 500 Bedienungsanleitung Routen 10. Routen (C1) (D1) Routen bestehen aus zwei oder mehr Wegpunkten, die den Weg zum Endpunkt weisen. Sie können bis zu 20 Routen erfassen, wobei jede Route bis zu 30 Wegpunkte enthalten kann. So führt Sie Ihre Routen von einem Wegpunkt zum nächsten bis Sie Ihr Ziel erreicht haben. -
Seite 34: Route Zur Navigation Freigeben
ALAN MAP 500 Bedienungsanleitung Routen (H1) Wegpunkt wieder aus der Route herausnehmen wollen, wählen Sie den Wegpunkt aus und drücken Sie nochmals die Taste 12. Drücken Sie abschließend , um die Feldauswahlliste zu verlassen. 13. Bewegen Sie die Steuertaste auf das Feld und bestätigen Sie mit... -
Seite 35: Wegpunkt In Eine Route Einfügen
ALAN MAP 500 Bedienungsanleitung Routen 10.3 Wegpunkt in eine Route einfügen (J1) (K1) Wenn Sie Wegpunkte in Ihre Route einfügen wollen: 1. Rufen Sie das Menü Routen auf (Schritte 1 bis 3 in Absatz 10.1). 2. Bewegen Sie die Steuertaste nach oben/unten und wählen Sie die Route aus, die bearbeitet werden soll. -
Seite 36: Wegpunkt Zwischen Zwei Wegpunkten Einfügen
ALAN MAP 500 Bedienungsanleitung Routen 10.5 Wegpunkt zwischen zwei Wegpunkten einfügen (M1) Wenn Sie während dem Navigieren entlang Ihrer Route entscheiden die Reihenfolge der Wegpunkte zu ändern, kann es nützlich sein einen Wegpunkt zwischen zwei bereits erfassten Wegpunkten einzufügen. 1. Rufen Sie das Menü Routen auf (Schritt 1 bis 3 in Absatz 10.1). -
Seite 37: Alle Wegpunkte Aus Einer Route Entfernen
ALAN MAP 500 Bedienungsanleitung Routen anderenfalls drücken Sie die Taste 9. Bewegen Sie die Steuertaste nach oben/unten auf das Feld und bestätigen Sei mit 10. Drücken Sie um in die Hauptansicht zurückzugelangen. 10.7 Alle Wegpunkte aus einer Route entfernen Um alle Wegpunkte aus einer Route herauszunehmen, gehen Sie wie folgt vor: 1. -
Seite 38: Kursaufzeichnung (Track)
Diese Kursaufzeichnung kann später wieder aufgenommen werden, wenn Sie sich auf den Rückweg begeben und Sie kön- nen kontrollieren, ob Sie Ihre zuvor erfasste Route korrekt eingehalten haben. MAP 500 kann bis zu 6 Trackaufzeichnungen mit 2.500 Logeinträgen pro Tour erfassen: 5 im Speicher und eine im Navigationsbetrieb. Die Kursaufzeichnungen werden im Datenspeicher abge- legt (nicht auf der herausnehmbaren CF-Speicherkarte). -
Seite 39: Kursaufzeichnung Bearbeiten
ALAN MAP 500 Bedienungsanleitung Kursaufzeichnung (Track) Haben Sie im Punkt 5 die Funktion Füllen gewählt, erscheint bei Erreichen von 2500 Logeinträgen die Meldung Tracking voll, sichern o. löschen? Drücken Sie in diesem Fall die Taste . Im Display erscheint das Eingabefenster von Punkt 2. Im nachfol- genden Absatz werden die zur Verfügung stehenden Optionen beschrieben. -
Seite 40: Problemlösungen
Das GPS empfängt Signale von 3 oder Die Satelliten befinden sich nur auf einer Himmelsseite im Umlauf In diesem Fall zeigt das MAP 500 keine Positionsdaten an, um eine mehr Satelliten, kann aber die eigene und es kommt zu großen Positionstoleranzen. Die Diskrepanz der falsche Standortbestimmung auszuschließen. - Seite 41 7.1.c die richtige COM Schnittstelle und das allgemeine NMEA Protokoll RS-232 Kabel nur zur Verbindung mit COM Schnittstellen zu PC’s Die Datenübertrag von MAP 500 zu gewählt haben. Neuere Notebooks haben nicht immer eine COM und Notebooks. einem PC oder anderen System funktio- Schnittstelle.
-
Seite 42: Optionales Zubehör
C. Externe Aktivantenne mit Anschlusskabel (2 m Länge) Wenn Sie das MAP 500 im Auto, einem Lkw oder einem Bus betreiben wollen, kann es durch die eingeschränkte Sicht zum Himmel zu einem schwachen Signalempfang kommen. Stark gefärbte Windschutzscheiben können ebenfalls den Empfang von Signalen beeinträchtigen. -
Seite 43: Nutzung Des Global Positioning System
ALAN MAP 500 Bedienungsanleitung Nutzung des Global Positioning System 14. Nutzung des Global Positioning System 14.1 Wie das System funktioniert Die Satelliten befinden sich in Umlaufbahnen ca. 20.200 Km über der Erde. Sie umk- GPS ist ein weltweites Funknavigationssystem, das aus einem Netz von 24 Satelliten reisen die Erde mit 3,3 km pro Sekunde und haben eine Umlaufzeit von 12 Stunden (21 werden benötigt, 3 sind aktiver Ersatz) in Umlaufbahnen über der Erde besteht. -
Seite 44: Der Gps-Empfänger
Karte • Maßstabsanzeige : 50 m – 200 Km mit Zoomfunktion (vergrößern/verkleinern) Der GPS-Empfänger (hier MAP 500) nutzt die Signale des NAVSTAR Satelliten um die in 9 Stufen eigene exakte Position auf der Erde bestimmen zu können. Mathematisch gesehen •... -
Seite 45: Seriennummer
Sie Ihre Kaufquittung als Garantienachweis nicht und beschrei- • Auflösung: 100 x 160 Pixel ben Sie bitte den aufgetretenen Fehler möglichst genau. © ALAN Electronics GmbH Daimlerstr. 1 k - Germany, D-63303 Dreieich www.alan-germany.com oder www.map500.de - e-mail: service@alan-germany.com... -
Seite 46: Anhang A - Tabelle Der Voreingestellten Kartensysteme
Anhang A – Tabelle der voreingestellten Kartensysteme 17. Anhang A – Tabelle der voreingestellten Kartensysteme Ihr MAP 500 verfügt über 219 Kartendatums, die Sie bei Bedarf anstelle der Werkseinstellung (Kartensystem WGS-84) wählen können. Zum Ändern des Kartendatums beachten Sie bitte Absatz 7.2.c... - Seite 47 ALAN MAP 500 Bedienungsanleitung Anhang A – Tabelle der voreingestellten Kartensysteme Datum Ellipsoid Region of use Name in ALAN MAP500 41. Campo Inchauspe -148 136 International 1924 Argentina Campo Inchauspe 42. Canton Astro 1966 298 -304 -375 International 1924 Phoenix Islands Canton Astro’66...
- Seite 48 ALAN MAP 500 Bedienungsanleitung Anhang A – Tabelle der voreingestellten Kartensysteme Datum Ellipsoid Region of use Name in ALAN MAP500 85. Indian Everest (Pakistan) Pakistan Indian- Pakistan 86. Indian 1954 Everest (India 1830) Thailand Indian 1954 87. Indian 1960 Everest (India 1830) Vietnam (Con Son Island) Indian’60- Con Son Island...
- Seite 49 ALAN MAP 500 Bedienungsanleitung Anhang A – Tabelle der voreingestellten Kartensysteme Datum Ellipsoid Region of use Name in ALAN MAP500 132. North American 1927 Clarke 1866 Mean for Canada N-Amer’27- Mean of Canada 133. North American 1927 Clarke 1866 Mean for Conus N-Amer’27-Mean of Conus...
- Seite 50 ALAN MAP 500 Bedienungsanleitung Anhang A – Tabelle der voreingestellten Kartensysteme Datum Ellipsoid Region of use Name in ALAN MAP500 178. S-42 (Pulkovo 1942) -121 Krassovsky 1940 Hungary S-42 Pul’42- Hungary 179. S-42 (Pulkovo 1942) -124 Krassovsky 1940 Poland S-42 Pul’42- Poland 180.
